电气工程学报, 2016, 11(3): 13-20 doi: 11.11985/2016.03.002

考虑延时补偿的永磁同步电机电流预测控制

张永昌, 高素雨

北方工业大学电力电子与电气传动北京市工程研究中心 北京 100144

Predictive Current Control for Permanent Magnet Synchronous Motor with Delay Compensation

Zhang Yongchang, Gao Suyu

Power Electronics and Motor Drives Engineering Research Center of Beijing North China University of Technology Beijing 100144 China

收稿日期: 2015-10-20   网络出版日期: 2016-03-25

Received: 2015-10-20   Online: 2016-03-25

作者简介 About authors

张永昌 男 1982年生,博士,研究员,研究方向为模型预测控制在电力电子与电机控制中的应用。

高素雨 女 1989年生,硕士研究生,研究方向为永磁电机模型预测控制。

摘要

传统的永磁同步电机控制方法采用磁场定向控制（FOC）,电流内环采用PI调节器,但PI参数整定不当时容易出现超调和振荡,同时数字控制固有的采样、滤波延时等因素,也会影响电流内环的性能。因此,改善电流内环性能是人们研究高性能永磁同步电机的热点问题。近年来,预测控制逐渐应用在永磁同步电机上,但传统的预测控制需要精确的数学模型。为此,提出了一种永磁同步电机的电流预测控制方法,利用过去时刻的电压电流信息计算出反电动势,经过一拍延时补偿后,再将得到的反电动势代入模型预测中,从而消除反电动势项中参数误差的影响。这种方法不仅补偿了延时的影响,而且模型参数中仅用到了电阻和电感,增强了系统鲁棒性,其有效性通过实验得到了验证。

关键词： 永磁同步电机 ; 一拍延时补偿 ; 电流预测控制 ; 鲁棒性

Abstract

Field oriented control (FOC) is the traditional control method of permanent magnet synchronous motor (PMSM) drives, which employs PI regulator in the inner current loop. However, inappropriate PI parameter may lead to overshoot and oscillation. Furthermore, the inherent delay caused by sampling and filtering in digital control will also affect the performance of current control. Therefore, improving the performance of inner current loop becomes a hot issue for the high performance control of PMSM drives. In recent years, predictive control has been applied to permanent magnet synchronous motor, but it requires accurate mathematical model. This paper proposes a novel predictive current control method for PMSM drives, which firstly calculate the back EMF based on the voltage/current at the previous instant, and then substitute the EMF into model prediction after one-step delay compensation. Hence, the influence caused by parameter mismatch in EMF is eliminated. The propose method not only compensates the influence of digital delay, but also enhances the system robustness, because only the value of inductance is required. The presented experimental results confirm the effectiveness of the proposed method.

Keywords： Permanent magnet synchronous motor ; one step delay compensation ; predictive current control ; robustness

PDF (3468KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

张永昌, 高素雨. 考虑延时补偿的永磁同步电机电流预测控制. 电气工程学报[J], 2016, 11(3): 13-20 doi:11.11985/2016.03.002

Zhang Yongchang. Predictive Current Control for Permanent Magnet Synchronous Motor with Delay Compensation. Journal of Electrical Engineering[J], 2016, 11(3): 13-20 doi:11.11985/2016.03.002

1 引言

随着电力电子技术、微电子技术、现代电机控制理论和稀土永磁材料的迅速发展,永磁同步电机获得快速的推广应用[1]。与传统的电励磁同步电机相比,永磁同步电机由永磁体提供励磁,使电机结构更为简单,降低了加工和装配费用,同时省去了容易出现问题的集电环和电刷,提高了电机运行的可靠性。因为无需励磁电流,没有励磁损耗,永磁同步电机具有损耗小、效率高的优点[2]。永磁同步电机的控制分为以下几类：矢量控制（FOC）[3,4,5],直接转矩控制（DTC）[3,6-9]和模型预测控制（MPC）[10,11,12,13]。

矢量控制调速范围广,具有出色的稳态性能,但参数整定不当容易引起系统的超调和振荡,同时交、直轴变量存在耦合以及电流环的带宽一定程度上限制了系统的动态性能[14],增大比例增益可以提高系统动态响应,但代价是引入了噪声,从而影响系统的稳定性。直接转矩控制结构简单、有快速的动态响应,但是滞环比较器的使用,导致转矩脉动和磁链脉动较大,开关频率不固定,在一些高性能控制领域,应用受到限制。模型预测控制原理简单,且不需复杂的电流内环参数的整定,可以实现对指令信号无超调的快速跟踪。文献[18]将磁场定向控制和预测转矩控制在相同的实验条件下进行了比较,实验结果表明预测转矩控制比磁场定向控制的稳态性能略差,但在动态性能上有明显提高。

模型预测控制根据控制目标的不同分为转矩预测控制（Predictive Torque Control,PTC）[6,9,15]和电流预测控制（Predictive Current Control,PCC）[12,16-17]。其中基于空间矢量调制（SVPWM）的PCC根据模型预测方程得到电流跟踪所需要的电压指令,同时结合SVPWM技术将电压指令转换成开关状态,有效减少算法对实时性的要求,具有动态响应快,转矩脉动和磁链脉动比较小的优点,是一种理想的高性能永磁同步电机控制方法。但是这种方法依赖被控对象参数的精确性,一定程度上限制了它的实用性。很多文献针对这点对预测控制做出改进。文献[19]利用相邻周期的两个预测模型相减来消除恒定项,实现对电流的闭环控制。文献[20]基于无差拍预测控制原理,提出一种鲁棒电流预测控制算法。这两种方法都增强了系统在模型参数不准确时的稳定性。

相比模拟控制,数字控制具有抗干扰性强,噪声容限大,易于实现复杂算法、可重复编程等优点,但是在数字控制中,由于A-D转换时间、算法计算时间和零阶保持器等造成的延时,会减小系统带宽。甚至在某些情况下,系统会发生振荡甚至失去稳定性。

因此,本文提出一种基于一拍延时补偿的永磁同步电机电流预测控制。根据永磁同步电机模型,计算出前一时刻的反电动势项,经过一拍延时补偿,再将反电动势项带入当前时刻电压方程,消除反电动势项中参数误差的影响。不同于文献[19,20]中假设的反电势基本不变,本文考虑了反电势在过去3个控制周期的变化,进一步通过取平均值得到了更加平滑和精确的反电势估计。这种方法不仅消除了延时的影响,而且通过表达式可以看出,实际参与计算的只用到了定子电阻和电感参数,降低了模型预测控制对参数的依赖性。利用实验室一台1.5 kW的表贴式永磁同步电机在基于TMS320F28335 DSP的平台上完成实验。实验结果表明,系统在很宽的速度范围内均具有良好的动静态性能,并对电感参数具有很强的鲁棒性。

2 永磁同步电机数学模型

为了更好地分析所提出的方法,这里简化分析,在推导中作如下假设：

（1）定子绕组为Y型联结。

（2）反电动势为正弦,忽略饱和与谐波的影响。

（3）不计涡流和磁滞损耗。

（4）转子上无阻尼绕组,永磁体也无阻尼作用。

（5）励磁电流无动态响应过程。

永磁同步电机在同步旋转坐标系下的数学模型可以表达为

式中,us为定子电压矢量;Rs为定子电阻;e为反电动势;is、id、iq分别为定子电流矢量和d、q轴电流矢量;Ψs为定子磁链矢量;ω为转速;Ld、Lq为d、q轴电感;Ψf为永磁体磁链;Te为电磁转矩;p为极对数。

本文中实验使用的是表贴式永磁同步电机,所以电感可以简化为

电机的运动方程可表示为

式中,TL为负载转矩;B为摩擦系数;ωr为转子机械角速度;J为转动惯量。

根据式（1）,选择定子电流为状态变量,得到如下式所示的微分方程

3 带延时补偿的电流预测控制

3.1 总体结构框图

在本文提出的方法中,摒弃了磁场定向控制中的电流内环,利用预测控制的思想得到下一时刻电压矢量。整个控制系统仅有速度外环通过PI指令产生定子电流参考值,控制思想简单直接。

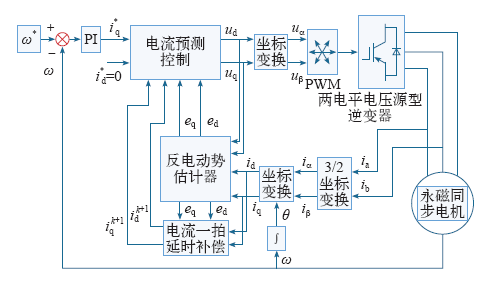

永磁同步电机电流预测控制的基本框图如图1所示。反电动势估计器根据当前以及之前时刻的电压和电流信息估算出反电动势项。利用反电动势和经过延时补偿的电流,由电流预测控制算法得到下一时刻的电压矢量。下面对方法做进一步详细介绍。

图1

新窗口打开| 下载原图ZIP| 生成PPT

图1   永磁同步电机电流预测控制的系统框图

Fig.1   System diagram of predictive current control for PMSM drives


3.2 反电动势估计

根据式（4）可知,预测下一时刻定子电流时需要反电动势。但是采用式（1）计算反电动势时,因为用到电机电感参数和永磁体磁链,所以对电机的参数准确性要求很高。然而由于温度、饱和等因素的影响,电机的参数会发生变化,从而导致实验结果存在较大的误差。因此本文提出一种估算反电动势的方法,以减小电机参数不准确带来的影响。

对式（4）在k - 1到k时刻进行离散化,得到k - 1时刻的反电动势为

式中,Tsc是控制周期。由于 ,故可以忽略电阻的影响。于是有

同理,可以得到k - 2和k - 3时刻的反电动势为

在同步旋转坐标系下反电动势是直流量,将3个时刻的值相加求得平均值,可以得到更加平滑准确的反电动势估计为

3.3 延时补偿

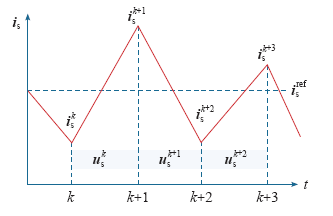

由于数字控制中固有的采样、滤波延时等因素的影响,控制器的输出滞后于系统电流的变化[22],即在k采样时刻得到电压矢量 ,但是直到k+1采样时刻这个电压矢量才被应用,如图2所示。此时选择k时刻的电压矢量就不符合实际需求,尤其在采样频率很低时,一拍延时的影响尤其严重,因此,有必要进行电流一拍延时补偿[23]。

图2

新窗口打开| 下载原图ZIP| 生成PPT

图2   一拍延时

Fig.2   One-step delay


文献[24]提出了带宽扩展策略,在一个载波周期内实现定子电流的两次采样和PWM的两次更新。在保持开关频率不变的情况下,理论上可扩展电流环带宽一倍以上,大幅提高永磁伺服系统的动态性能。但这种方法占用系统资源较多,对控制器要求较高,并且在PWM调制频率一定的条件下无法进一步减小系统延时,同时一个周期内两次采样两次更新相对复杂。本文采用一种简单有效的一拍延时补偿方法。由式（4）可知,利用二阶欧拉离散法,根据k时刻的电流 以及电压矢量 ,计算出k+1时刻的电流 。然后以 为初始条件,参与电流预测控制算法,这样得到的就是k+1时刻的电压,补偿了一拍延时。具体的改进欧拉离散法表达式如下式所示。

3.4 电流预测控制

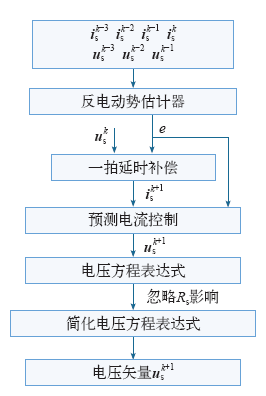

图3为电流预测控制算法流程图。

图3

新窗口打开| 下载原图ZIP| 生成PPT

图3   电流预测控制算法流程图

Fig.3   Flow chart of predictive current control algorithm


对式（4）在k到k+1时刻离散化,并将电流参考值 作为下一周期（k+1时刻）的电流预测值,得到

将一拍延时补偿考虑进式（10）中,同时将反电动势的值代入,得到在下一时刻作用的电压矢量 的表达式为

因为RsL/Tsc,所以可以忽略电阻上的影响,式（12）可以进一步简化为

从式（13）可以很直观地看出,本文提出的方法仅用到了电感和电阻参数,对比传统的预测控制中需要电阻、电感和永磁体磁链,参数明显减少,由于参数误差导致性能下降的概率也大幅减小,物理意义十分明显。

需要指出的是,文献[19]中为了得到下一时刻电压矢量,仅采用相邻时刻的电压和电流信息,而且假设反电动势基本不变。而本文中为了得到更加精确有效的反电动势估计,使用了从k - 3到k - 1时刻的电压及电流信息,并且进一步考虑了一拍延时补偿,从而能获得更好的稳态性能。为了证明这一点,在Matlab/Simulink环境下采用本文的电机参数进行了仿真比较。在额定转速下,本文所提出方法的电磁转矩稳态脉动为0.361 2N·m,电流THD为6.011 9%。而文献[19]的方法的转矩脉动为

0.458 1N·m,电流THD为7.345 2%。由此可见,本文所提方法的稳态性能优于文献[19]。限于篇幅,该仿真结果不再详细列出。

4 实验结果

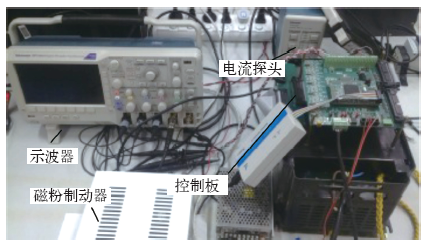

为了验证文中所提控制算法的正确性,通过两电平交流调速平台对该方法进行了实验验证。实验控制平台的搭建如图4所示。逆变器的输出接一台1.5kW的表贴式永磁同步电机,电机通过磁粉制动器来加载。控制器采用32位浮点型DSP TMS320F28335,与以往定点DSP相比,该器件具有精度高、成本低、功耗小且A-D转换更精确快速等优点,同时运算频率高达150MHz,可以方便地实现文中的控制算法。另外在控制板上还扩展了4通道的DA,便于内部变量观测。实验中除定子电流采用电流探头直接测得外,其他变量都通过12位DA输出到示波器上显示。实验参数见下表,系统采样频率为10kHz。

图4

新窗口打开| 下载原图ZIP| 生成PPT

图4   实验控制平台

Fig.4   Experimental control platform


表   实验参数

Tab.  Experimental parameters

参 数数 值
电机额定电压Un /V380
电机额定功率Pn /kW1.5
直流母线电压Udc /V540
电机额定频率f /Hz100
电机极对数np4
电机定子电阻Rs /Ω0.4
d轴和q轴电感L /mH4.41
电机额定转矩Tn /N·m9.55
永磁体磁链Ψsif /Wb0.212 5

新窗口打开| 下载CSV


实验时共有4路示波器通道输出,其中通道1显示的是通过编码器测得的实际速度,通道2为q轴电流的参考值,通道3为q轴电流的实际值,通道4为电机a相电流。

4.1 稳态性能

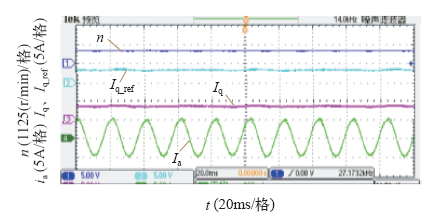

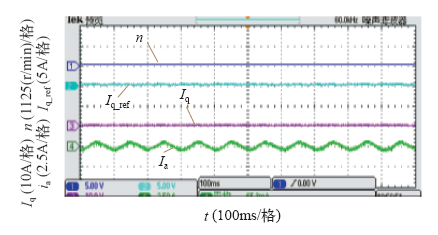

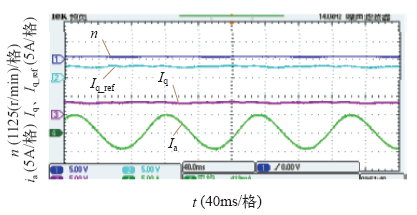

对于系统的稳态性能,选取了额定频率的10%、50%和100%加以比较。图5为电机运行在150r/min（10%）时空载稳态波形。图6为电机运行在150r/min（10%）时带额定负载的稳态波形。可见,加载后定子电流明显变好。图7为电机运行在750r/min（50%）时带额定负载的稳态波形。图8a为电机运行在1 500r/min（额定频率）时带额定负载的稳态波形。从图中可以看出在额定负载下,转速平稳运行,q轴电流波动不大,定子电流正弦。

图5

新窗口打开| 下载原图ZIP| 生成PPT

图5   150r/min时空载稳态实验波形

Fig.5   Steady state of 150r/min without load


图6

新窗口打开| 下载原图ZIP| 生成PPT

图6   150r/min时带额定负载的稳态实验波形

Fig.6   Steady state of 150r/min with 100% rated load


图7

新窗口打开| 下载原图ZIP| 生成PPT

图7   750r/min时带额定负载的稳态实验波形

Fig.7   Steady state of 750r/min with 100% rated load

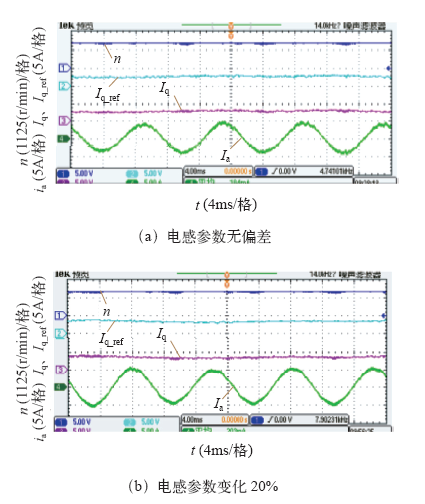

为了分析文中所提方法的鲁棒性,将电感参数减小20%,与电感参数未变化的波形加以比较,如图8所示。通过对比发现,当电感参数在一定范围内变化时,转速的影响不大,电流的正弦度变化也不大。总体上来看,稳态性能良好,证明了所提方法的鲁棒性。

图8

新窗口打开| 下载原图ZIP| 生成PPT

图8   1500r/min时带额定负载的稳态实验波形

Fig.8   Steady state of 1500r/min with 100% rated load

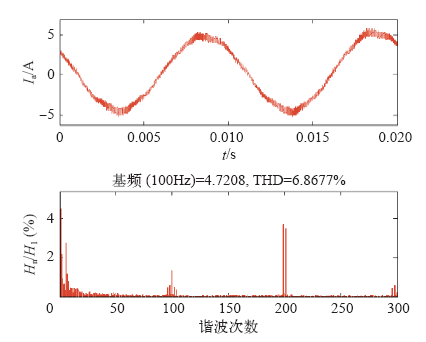

为了进一步分析稳态性能,针对定子电流做了FFT分析。图9为1 500r/min额定负载下的稳态定子电流。A相定子电流的THD为6.87%,电流谐波主要分布在采样频率10kHz及整数倍。

图9

新窗口打开| 下载原图ZIP| 生成PPT

图9   1 500r/min带额定负载稳态电流THD分析

Fig.9   Steady state current THD analysis of 1500r/min with 100% rated load


4.2 动态性能

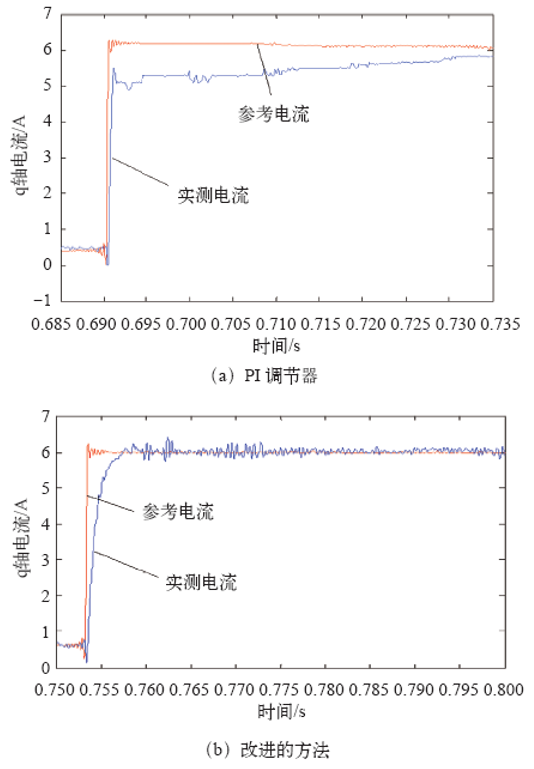

图10为PI调节器与本文所提出方法的q轴电流跟踪效果对比图。从图中可以看出,当参考电流在某一时刻由0A阶跃到6A时,改进的电流控制方法快速地达到给定值,而PI调节器的方法则要经过很长的调节时间才能达到稳定。可见,本文提出的方法有更好的动态性能。

图10

新窗口打开| 下载原图ZIP| 生成PPT

图10   两种控制方法的动态实验波形

Fig.10   Experimental waveforms of transient process


图11为电机从静止直接起动到1 500r/min时的实验波形,从图中可以看出系统起动迅速,经过大约500ms就达到额定转速。并且文中方法与传统PI调节器相比,系统转速没有出现超调和振荡现象。图12为电机转速从1 500r/min降到75r/min的空载波形。图13为电机在1 500r/min时的正反转波形。图11~图13说明电机无论在升速还是降速,都能快速平滑地跟踪上目标指令,具有良好的动态性能。

图11

新窗口打开| 下载原图ZIP| 生成PPT

图11   0~1500r/min空载起动波形

Fig.11   Starting response from 0 to 1500r/min without load


图12

新窗口打开| 下载原图ZIP| 生成PPT

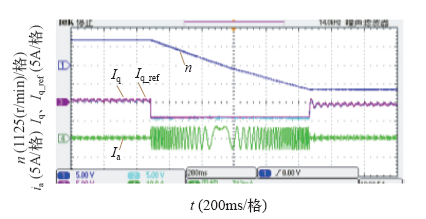

图12   1500r/min降到75r/min空载波形

Fig.12   Deceleration from 1500r/min to 75r/min without load


图13

新窗口打开| 下载原图ZIP| 生成PPT

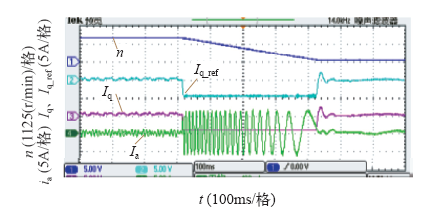

图13   1500r/min时正反转波形

Fig.13   Reverse to forward operation at 1500r/min


为了直观的比较q轴电流的跟踪性能,图14为电机在1 500r/min时正反转波形,其中将示波器2、3通道的零位设置在同一位置。从图中可以看出,在额定负载情况下q轴参考值与实际值非常一致,跟踪性能良好。

图14

新窗口打开| 下载原图ZIP| 生成PPT

图14   2和3通道重合时1500r/min正反转波形

Fig.14   Reverse to forward operation at 1500r/min when channel 2 and 3 overlap


5 结论

本文针对永磁同步电机高性能调速,提出了一种考虑控制延时补偿的永磁同步电机电流预测控制方法。传统的矢量控制电流内环采用PI调节器,调整时间长且动态性能差。本文采用预测控制取代PI调节器来得到输出电压矢量。同时为了消除由于DSP更新机制、采样和滤波等造成的延时影响,采取了一种简单有效的一拍延时补偿方法。相比传统的预测控制算法,本文只需要电阻和电感参数,大大简化了对电机参数的依赖性。实验结果表明本文所提出的方法在高速和低速情况下都可以带额定负载稳定运行并且具有良好的动态性能和稳态性能,同时该方法具有较强的鲁棒性,为永磁同步电机高性能调速在实际中的应用提供了一种较好的解决方案。
