1 引言
H型运动平台是由三台永磁直线同步电机组成的三轴控制系统,具有推力大、定位精度高、响应速度快等优点,广泛应用于数控机床、机械加工等领域[1 -2 ] 。但系统在运行过程中,受到机械耦合、参数摄动、外部扰动等影响,造成平行轴上的两台电机动态不匹配,从而降低系统的同步精度。因此,如何减小这些因素对H型平台伺服系统同步性能的影响,进一步提高系统的同步精度,是目前直驱H型平台所需要解决的问题[3 -4 ] 。
直线电机采用的是直接驱动的方式,其容易受负载扰动、摩擦力以及外部等不确定扰动的影响[5 ] 。针对扰动问题,文献[6 ]采用建立扰动模型的方法对圆筒型永磁直线同步电机伺服系统的扰动进行抑制,但事实上扰动很难用实际模型描述出来,所以,扰动抑制效果并不理想。自抗扰控制不依赖于被控对象的具体数学模型,通过对系统内外扰动进行统一观测、补偿,以提高系统的抗扰能力,使系统具有很强的鲁棒性[7 -8 ] 。文献[9 ]针对高速磁悬浮系统中负载扰动对三相PWM直流侧的输出电压造成影响,采用自抗扰对磁悬浮系统的负载扰动进行观测和抑制,以提高系统的鲁棒性。文献[10 ]基于自抗扰对扰动的监测和补偿,有效地解决了永磁同步电机在低速时容易受到扰动影响的问题,提高了系统的抗扰性。
对于直驱H型平台平行轴的同步控制主要有串联式、并联式、交叉耦合式等控制结构[11 -12 ] 。但串联式和并联式存在结构上的缺陷,在串联式系统中两台电机接收信号不同步,引起信号滞后性;并联式的缺陷是各轴电机独立控制,当一轴电机受到扰动时,难以保证同步性能。针对这种情况,KOREN[13 ] 提出交叉耦合控制,其思想是将双轴的跟踪误差进行耦合,将得到的混合误差分配给单轴位置补偿,以减小同步误差。交叉耦合不但保证了两台电机能同时接受信号,而且对两台电机建立联系。文献[14 -15 ]将交叉耦合控制应用到双直线电机的同步控制中,有效地提高了系统同步精度。但交叉耦合系数是常值,而扰动又是时刻变化的,这无疑弱化了系统的同步性能。文献[16 ]根据交叉耦合的思想,对多电机同步控制设计自适应神经网络同步补偿器,通过补偿器分别对各台电机的位置量进行补偿,有效地提高了系统的同步性能。虽然神经网络具有强大的学习能力,但是缺乏对模糊信息的处理能力,对现有的经验知识不能很好地利用。
针对以上分析,本文采用自抗扰控制和模糊型pi-sigma神经网络同步补偿器相结合的控制策略,用自抗扰对PMLSM的位置进行跟踪控制,以减小参数摄动、负载扰动等不确定因素对跟踪性能的影响,提高H型平台的单轴跟踪精度。同时,结合模糊与神经网络控制的优点,用模糊型pi-sigma神经网络同步补偿器对双轴进行补偿控制,通过模糊神经网络以任意精度逼近非线性系统的能力使同步误差在有限时间内趋近于零。最后,进行仿真验证。
2 H型平台的数学模型
(1) ${{F}_{\text{e}}}=\frac{3\text{ }\!\!\pi\!\!\text{ }{{n}_{\text{p}}}}{2\tau }\left[ {{\psi }_{\text{PM}}}{{i}_{\text{q}}}+\left( {{L}_{\text{d}}}-{{L}_{\text{q}}} \right){{i}_{\text{d}}}{{i}_{\text{q}}} \right]$
式中,n p 表示极对数;ψ PM 表示励磁磁链;i d 、i q 和L d 、L q 分别表示d 、q 坐标系下的电流和电感;τ 表示极距。
在d 、q 坐标系下,采用i d =0的矢量控制,则电磁推力可以简化为
(2) ${{F}_{\text{e}}}=\frac{3\text{ }\!\!\pi\!\!\text{ }{{n}_{\text{p}}}}{2\tau }{{\psi }_{\text{PM}}}{{i}_{\text{q}}}\text{=}{{K}_{\text{f}}}{{i}_{\text{q}}}$
(3) ${{F}_{\text{e}}}=M\ddot{d}+D\dot{d}+{{F}_{\text{d}}}$
式中,M 表示动子总质量;d 表示动子的位置;D 表示粘滞摩擦因数;F d 为扰动,包括负载扰动、摩擦力扰动和系统外扰动等不确定性扰动的集总。
(4) $\ddot{d}\left( t \right)=-\frac{D}{M}v\left( t \right)+\frac{{{K}_{\text{f}}}}{M}u-\frac{{{F}_{\text{d}}}}{M}$
式中,$v\left( t \right)=\dot{d}\left( t \right)$ v 表示动子速度;u =i q ,u 为系统控制的输入量。
直驱H型运动平台是由Y 轴方向上的两台平行放置的PMLSM,和X 轴上的一台PMLSM共同驱动。根据式(4)可得直驱H型平台的数学模型为
(5) $\ddot{d}=A\dot{d}+Bu+F$
$A=\left[ \begin{align} & -\frac{{{D}_{1}}}{{{M}_{1}}}00 \\ & 0-\frac{{{D}_{2}}}{{{M}_{2}}}0 \\ & 00-\frac{{{D}_{x}}}{{{M}_{x}}} \\ \end{align} \right]$ $d=\left[ \begin{align} & {{d}_{1}} \\ & {{d}_{2}} \\ & {{d}_{x}} \\ \end{align} \right]$
$B=\left[ \begin{align} & \frac{{{K}_{f1}}}{{{M}_{\text{1}}}}00 \\ & 0\frac{{{K}_{\text{f2}}}}{{{M}_{2}}}0 \\ & 00\frac{{{K}_{\text{f}x}}}{{{M}_{x}}} \\ \end{align} \right]$ $u=\left[ \begin{align} & {{u}_{1}} \\ & {{u}_{2}} \\ & {{u}_{x}} \\ \end{align} \right]$ $F=\left[ \begin{align} & {{F}_{\text{d1}}} \\ & {{F}_{\text{d2}}} \\ & {{F}_{\text{d}x}} \\ \end{align} \right]$
式中,下标1、2、x 分别表示Y 1 轴、Y 2 轴、X 轴。
3 ADRC控制器的设计
PMLSM易受到参数摄动、负载扰动、摩擦力等不确定扰动的影响,从而降低系统的跟踪性能。为了提高PMLSM位置跟踪精度,采用ADRC减小直线电机的位置跟踪误差。

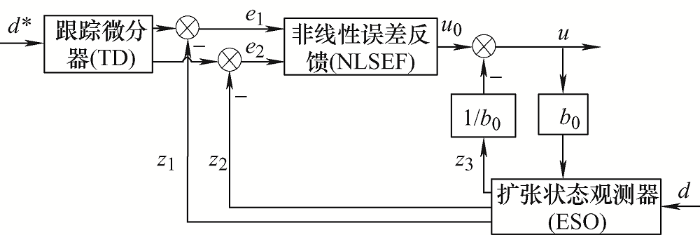

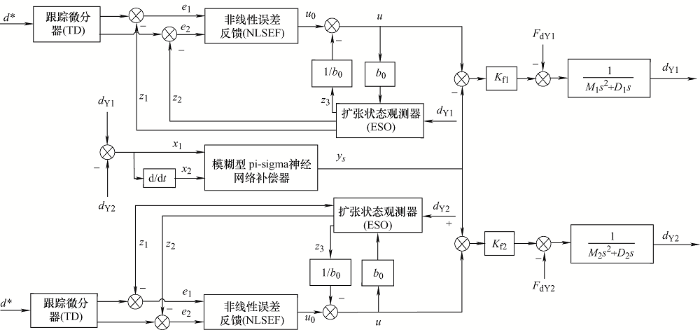

基于ADRC的PMLSM位置控制结构如图1 所示。首先跟踪微分器(Tracking differentiator,TD)对输入信号进行快速跟踪,并给出其微分信号,以解决快速和超调的矛盾,然后通过扩张状态观测器(Extended state observer,ESO)对PMLSM的扰动实时估计、补偿,最后通过非线性误差反馈控制律(Nonlinear law state error feedback,NLSEF)把系统的位置跟踪误差及速度跟踪误差进行非线性化组合,得到系统的控制量。
图1
(1) 跟踪微分器的设计。TD的设计如式(6)所示,d * 为系统输入的位置信号。
(6) $\left\{ \begin{align} & {{x}_{1}}\left( k+1 \right)={{x}_{1}}\left( k \right)+h{{x}_{2}}\left( k \right) \\ & {{x}_{2}}\left( k+1 \right)={{x}_{2}}\left( k \right)+hfhan\left( {{x}_{1}}\left( k \right)-{{d}^{*}}\left( k \right),{{x}_{2}}\left( k \right),\lambda,{{h}_{0}} \right) \\ \end{align} \right.$
式中,k 表示第k 个采样点;x 1 表示位置跟踪信号;x 2 表示x 1 的微分;h 表示采样步长;h 0 表示滤波因子;λ 表示速度因子;fhan 表示离散域最速控制综合函数,定义如式(7)所示
(7) $fhan\left( {{x}_{1}},{{x}_{2}},\lambda,{{h}_{0}} \right)=-\left\{ \begin{align} & \lambda sign\left( a \right)\left| a \right|>r \\ & \lambda \frac{a}{r}\left| a \right|\le r \\ \end{align} \right.$
(8) $\left\{ \begin{align} & r=\lambda {{h}_{0}} \\ & {{r}_{0}}=d{{h}_{0}} \\ & d={{x}_{1}}+{{h}_{0}}{{x}_{2}} \\ & {{a}_{0}}=\sqrt{{{r}^{2}}+8\lambda \left| d \right|} \\ \end{align} \right.$
(9) $a=\left\{ \begin{align} & {{x}_{2}}+\frac{{{a}_{0}}-r}{2}sign\left( d \right)\left| d \right|>{{r}_{0}} \\ & {{x}_{2}}+\frac{d}{h}\left| d \right|\le {{r}_{0}} \\ \end{align} \right.$
(2) 扩张状态观测器的设计。对于2阶被控对象,需要构建3阶扩张状态观测器,如式(10)所示
(10) $\left\{ \begin{align} & e\left( k \right)={{z}_{1}}\left( k \right)-d\left( k \right) \\ & {{z}_{1}}\left( k+1 \right)={{z}_{1}}\left( k \right)+h\left[ {{z}_{2}}\left( k \right)-{{\beta }_{1}}e\left( k \right) \right] \\ & {{z}_{2}}\left( k+1 \right)={{z}_{2}}\left( k \right)+h\left[ {{z}_{3}}\left( k \right)-{{\beta }_{2}}fal\left( e\left( k \right),{{\alpha }_{1}},\delta \right)+{{b}_{0}}u\left( k \right) \right] \\ & {{z}_{3}}\left( k+1 \right)={{z}_{3}}\left( k \right)-h{{\beta }_{3}}fal\left( e\left( k \right),{{\alpha }_{2}},\delta \right) \\ \end{align} \right.$
其中,$fal\left( e,\alpha,\delta \right)$
(11) $fal\left( e,\alpha,\delta \right)=\left\{ \begin{align} & \frac{e}{{{\delta }^{\alpha -1}}}\left| e \right|\le \delta \\ & {{\left| e \right|}^{\alpha }}sign\left( e \right)\left| e \right|>\delta \\ \end{align} \right.$
式中,e 表示观测误差;z 1 表示对输出位置信号的观测;z 2 表示对输出速度信号的观测;z 3 表示对总扰动的观测;b 0 为补偿因子,其值与电机内部参数有关,本文中${{b}_{0}}={3{{n}_{\text{p}}}\text{ }\!\!\pi\!\!\text{ }{{\psi }_{\text{PM}}}}/{2M\tau {{L}_{q}}}\;$ β 1 、β 2 、β 3 为输出误差校正增益;δ 表示线性区间宽度;α 表示为非线性因子。
(3) 非线性误差反馈控制律的设计。NLSEF设计如式(12)所示
(12) $\left\{ \begin{align} & {{e}_{1}}\left( k \right)={{x}_{1}}\left( k \right)-{{z}_{1}}\left( k \right) \\ & {{e}_{2}}\left( k \right)={{x}_{2}}\left( k \right)-{{z}_{2}}\left( k \right) \\ & {{u}_{0}}={{k}_{1}}fal\left( {{e}_{1}},{{\alpha }_{3}},\delta \right)+{{k}_{2}}\left( {{e}_{2}},{{\alpha }_{4}},\delta \right) \\ \end{align} \right.$
(13) $u={{u}_{0}}-\frac{{{z}_{3}}\left( k \right)}{b{}_{0}}$
对自抗扰来说,非线性函数是各组成部分算法的核心,对系统的性能有着重大影响。目前,对于ESO和NLSEF来说,广泛使用的是非线性函数fal ,由式(11)可以看出,fal 函数是一个分段函数,并且以δ 点处为分界点,虽然在分界点处连续但是不可导,这就只能保证系统仅在线性区间内具有良好的性能,在实际系统中,为了具有更好的输出性能,δ 值一般都取得很小,这就导致了在δ 处导数的瞬间变化率突然变大,使系统容易产生高频振荡,这对系统的抗扰性来说是非常不利的。基于上述问题,需要设计一个光滑可导的非线性函数,以提高系统的抗扰性能。
当|e |>δ 时,新函数newfal 表达式和之前一样,|e |≤δ 时,令newfal 函数表达式如式(14)所示,并对式(14)进行插值拟合。
(14) $newfal\left( e,\alpha,\delta \right)=m\sin e+n{{e}^{2}}+t\tan e$
式中之所以用sine 来替代e ,tane 来替代e 3 ,是因为δ 值一般是小于1的。即0<δ <1,在这区间内,e 的平稳性没有sine 好,e 3 的收敛性没有tane 的好。对式(14)进行插值拟合,拟合的过程需要满足在区间内具有连续性和可导性这两个条件,如式(15)所示
(15) $\left\{ \begin{align} & newfal\left( e,\alpha,\delta \right)={{\delta }^{\alpha }}\ \ \ \ \ \ \ \ \ \ e=\delta \\ & newfal\left( e,\alpha,\delta \right)=-{{\delta }^{\alpha }}\ \ \ \ \ \ \ \ e=-\delta \\ & newfa{l}'\left( e,\alpha,\delta \right)=\alpha {{\delta }^{\alpha -1}}\ \ \ \ \ e=\delta \\ & newfa{l}'\left( e,\alpha,\delta \right)=\alpha {{\delta }^{\alpha -1}}\ \ \ \ \ e=-\delta \\ \end{align} \right.$
(16) $\left\{ \begin{align} & m=-\frac{{{\delta }^{\alpha -1}}\alpha \cdot {{\cos }^{2}}\delta \cdot \tan \delta -{{\delta }^{\alpha }}}{{{\sin }^{3}}\delta } \\ & n=0 \\ & t=-\frac{{{\delta }^{\alpha }}\cos \delta -{{\delta }^{\alpha -1}}\alpha \sin \delta }{{{\tan }^{2}}\delta \cdot \sin \delta } \\ \end{align} \right.$
(17) $newfal\left( e,\alpha,\delta \right)=\left\{ \begin{align} & {{\left| e \right|}^{\alpha }}sign\left( e \right)\left| e \right|>\delta \\ & -\frac{{{\delta }^{\alpha -1}}\alpha {{\cos }^{2}}\delta \cdot \tan \delta -{{\delta }^{\alpha }}}{{{\sin }^{3}}\delta }\cdot \sin e- \\ & \frac{{{\delta }^{\alpha }}\cos \delta -{{\delta }^{\alpha -1}}\alpha \cdot \sin \delta }{{{\tan }^{2}}\delta \cdot \sin \delta }\cdot \tan e\left| e \right|\le \delta \\ \end{align} \right.$

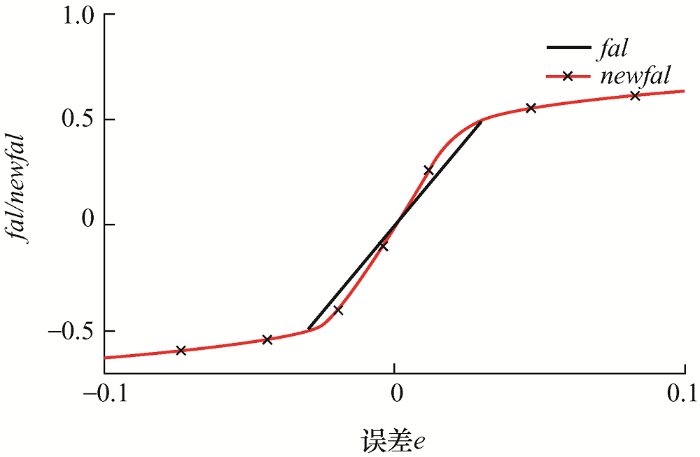

图2 是当α =0.2,δ =0.03时,newfal 与fal 函数的仿真图,由图2 可以明显看出,newfal 函数具有更好的光滑性和可导性。
图2
4 模糊神经网络同步补偿器的设计
尽管ADRC可以有效地减小直驱H型平台单轴位置跟踪误差,但由于电机内部参数摄动,摩擦力扰动,X 轴上横梁的往复运动以及电机间的机械耦合等因素造成Y 轴上的两台电机动态不匹配。针对这种情况,本文设计模糊神经网络同步补偿器来实时估计同步误差量,并将该误差量进行分配补偿给各轴,以减小同步误差,从而保证H型运动平台的同步性能。基于自抗扰的H型平台模糊神经网络同步控制结构图如图3 所示。
图3

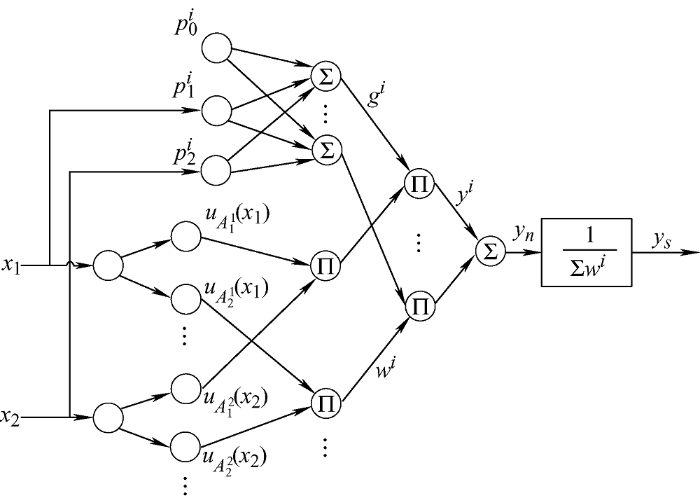

本文采用的是T-S模糊系统,所选的神经网络为pi-sigma神经网络。模糊型pi-sigma神经网络具有很强的自适应能力,对模糊模型也实现了自动更新,对模糊子集的隶属函数也进行不断修正[17 ⇓ -19 ] 。图4 为该模糊型pi-sigma神经网络的结构图。
图4
(1) 输入层：该层的神经元为输入神经元,本文选用的输入神经元个数为2,即两个输入变量,分别为Y 1 轴和Y 2 轴的同步误差x 1 以及同步误差的导数x 2 。
(2) 隶属函数层：隶属函数值表示输入变量对模糊集合的属于程度。隶属函数选择高斯函数。
(18) ${{u}_{A_{j}^{i}}}=\exp \left[ -{{\left( {{x}_{j}}-c_{j}^{i} \right)}^{2}}/b_{j}^{i} \right]$ j =1, 2;i =1, 2, ⋯, m
式中,$A_{j}^{i}$ j 层中第i 个神经元;$c_{j}^{i}$ $b_{j}^{i}$ xj 所对应的第i 个神经元所属高斯函数的平均值和偏差值;m 表示模糊规则的数目。
(3) 规则层和递归层：该层主要是模糊逻辑的推理,每个神经元表示模糊规则的预处理。第i 个神经元的输出为
(19) ${{w}^{i}}=\prod\limits_{j=1}^{2}{{{u}_{A_{j}^{i}}}\left( {{x}_{j}} \right)}$ j =1, 2;i =1, 2, ⋯, m
(20) ${{g}^{i}}=p_{0}^{i}+p_{1}^{i}{{x}_{1}}+p_{2}^{i}{{x}_{2}}$ i =1, 2,⋯, m
式中,$p_{j}^{i}$ i 个规则的结论参数取值。
(4) 推论层：该层神经元是规则层wi 和递归层gi 的乘积。
(21) ${{y}^{i}}={{w}^{i}}{{g}^{i}}$ i =1, 2, ⋯, m
(5) 输出层：该层的主要作用是解模糊化,此层输出的是补偿器的补偿量。
(22) ${{y}_{s}}=\frac{\sum\limits_{i=1}^{m}{{{y}^{i}}}}{\sum\limits_{i=1}^{m}{{{w}^{i}}}}=\frac{\sum\limits_{i=1}^{m}{{{w}^{i}}{{g}^{i}}}}{\sum\limits_{i=1}^{m}{{{w}^{i}}}}$ i =1, 2, ⋯, m
本文中模糊型pi-sigma神经网络的参数学习算法选用的是梯度下降法,参数学习过程是使目标能量函数取得最小值,目标能量函数定义为
(23) $E=\frac{1}{2}{{\left( {{d}_{\text{Y1}}}-{{d}_{\text{Y2}}} \right)}^{2}}\text{=}\frac{1}{2}{{e}_{s}}^{2}$
(24) $p_{j}^{i}\left( k \right)=p_{j}^{i}\left( k-1 \right)-\alpha \frac{\partial E}{\partial p_{j}^{i}}$
(25) $\frac{\partial E}{\partial p_{j}^{i}}=\frac{\partial E}{\partial {{y}_{s}}}\frac{\partial {{y}_{s}}}{\partial p_{j}^{i}}=-{{e}_{s}}\frac{\partial \left[ \frac{\sum\limits_{i=1}^{m}{{{w}^{i}}{{g}^{i}}}}{\sum\limits_{i=1}^{m}{{{w}^{i}}}} \right]}{\partial p_{j}^{i}}=-{{e}_{s}}\frac{{{w}^{i}}}{\sum\limits_{i=1}^{m}{{{w}^{i}}}}\frac{\partial {{g}^{i}}}{\partial p_{j}^{i}}$
(26) $p_{j}^{i}\left( k \right)=p_{j}^{i}\left( k-1 \right)-\alpha \frac{\partial E}{\partial p_{j}^{i}}=p_{j}^{i}\left( k-1 \right)+\alpha {{e}_{s}}\frac{{{w}^{i}}}{\sum\limits_{i=1}^{m}{{{w}^{i}}}}{{x}_{j}}$
(27) $c_{j}^{i}\left( k \right)=c_{j}^{i}\left( k-1 \right)-\beta \frac{\partial E}{\partial p_{j}^{i}}$
(28) $b_{j}^{i}\left( k \right)=b_{j}^{i}\left( k-1 \right)-\beta \frac{\partial E}{\partial b_{j}^{i}}$
(29) $\frac{\partial E}{\partial c_{j}^{i}}=\frac{\partial E}{\partial {{y}_{s}}}\frac{\partial {{y}_{s}}}{\partial c_{j}^{i}}=\frac{\partial E}{\partial {{y}_{s}}}\frac{\partial {{y}_{s}}}{\partial {{w}^{i}}}\frac{\partial {{w}^{i}}}{\partial c_{j}^{i}}=\frac{\partial E}{\partial {{y}_{s}}}\frac{\partial {{y}_{s}}}{\partial {{w}^{i}}}\frac{\partial {{w}^{i}}}{\partial {{u}_{A_{j}^{i}}}}\frac{\partial {{u}_{A_{j}^{i}}}}{\partial c_{j}^{i}}=$ $-{{e}_{s}}\frac{{{g}^{i}}\sum\limits_{i=1}^{m}{{{w}^{i}}}-\sum\limits_{i=1}^{m}{\left( {{w}^{i}}{{g}^{i}} \right)}}{{{\left( \sum\limits_{i=1}^{m}{{{w}^{i}}} \right)}^{2}}}2\left( {{x}_{j}}-c_{j}^{i} \right)\frac{{{w}^{i}}}{b_{j}^{i}}$
(30) $\begin{matrix} \frac{\partial E}{\partial b_{j}^{i}}=\frac{\partial E}{\partial {{y}_{s}}}\cdot \frac{\partial {{y}_{s}}}{\partial b_{j}^{i}}=\frac{\partial E}{\partial {{y}_{s}}}\cdot \frac{\partial {{y}_{s}}}{\partial {{w}^{i}}}\cdot \frac{\partial {{w}^{i}}}{\partial b_{j}^{i}}= \\ -{{e}_{s}}\frac{{{g}^{i}}\sum\limits_{i=1}^{m}{{{w}^{i}}}-\sum\limits_{i=1}^{m}{\left( {{w}^{i}}{{g}^{i}} \right)}}{{{\left( \sum\limits_{i=1}^{m}{{{w}^{i}}} \right)}^{2}}}\cdot {{w}^{i}}\left[ -{{\left( {{x}_{j}}-c_{j}^{i} \right)}^{2}} \right]\left( -\frac{1}{{{\left( b_{j}^{i} \right)}^{2}}} \right) \\ \end{matrix}$
5 仿真与结果分析
为了验证本文提出策略的可行性,与双轴间不加模糊型pi-sigma神经网络的同步补偿器在Matlab/Simulink环境下进行仿真对比。H型平台的各部分参数如下所示：M 1 =M 2 =8.2 kg,n p =1,τ =32 mm,L d =L q =8.2 mH,Ψ PM =0.09 Wb,D 1 =D 2 =8.0 N·s/m,K f1 =K f2 =13.3 N/A。自抗扰控制器的各部分参数如下所示：h =0.001,λ =650,h 0 =0.001,α 1 =0.5,α 2 =0.25,δ =0.03,β 1 =5 000,β 2 =9.5e 4 ,β 3 =1e 6 ,k 1 =2e 6 ,k 2 =3e 3 ,α 3 =0.75,α 4 =1.25。模糊神经网络补偿器的各部分参数如下所示：m =9,α =0.05,η =0.75。

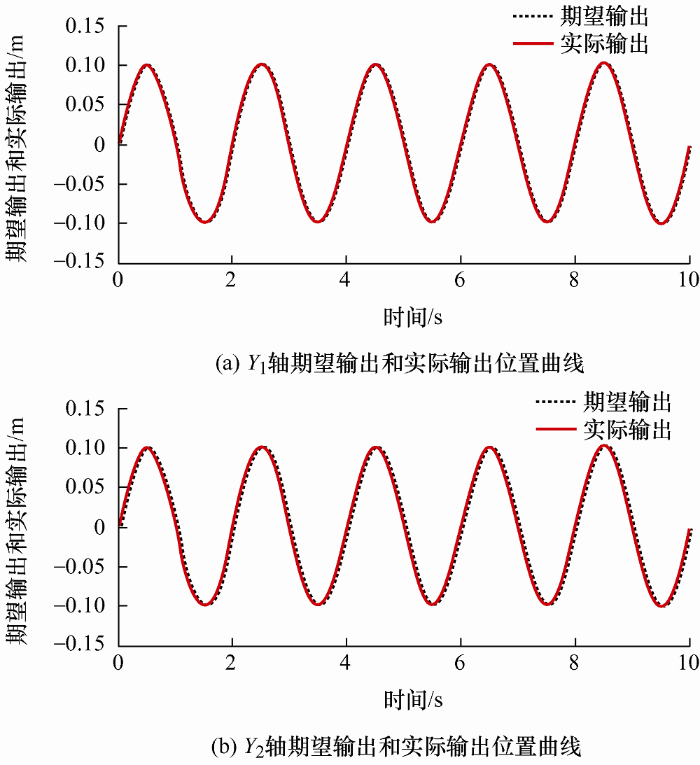

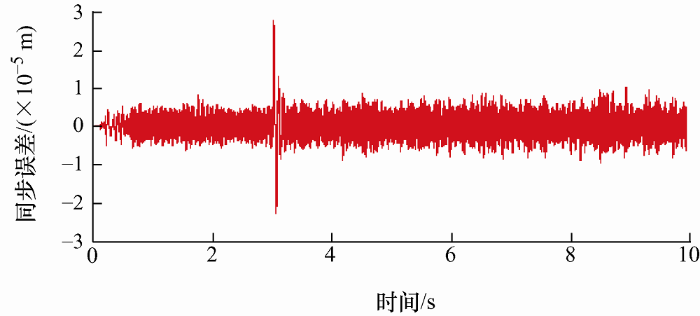

为了验证本文提出控制策略的抗扰性能,在3 s时分别对各轴突加一个32 N的阶跃负载扰动,输入信号采用幅值0.1 m、周期为2的正弦位置信号,图5 ~7 分别表示直驱H型平台单轴采用ADRC控制下的期望输出和实际输出图,跟踪误差图和同步误差图。
图5
图6
图7

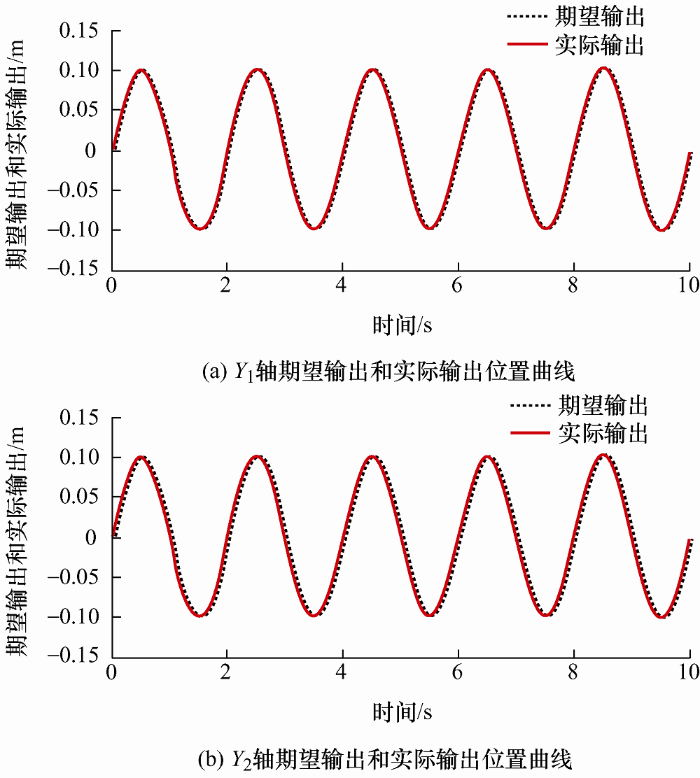

在相同的位置输入信号下进行第二组仿真试验,图8 ~10 分别表示直驱H型平台单轴采用ADRC控制、双轴间采用模糊型pi-sigma神经网络同步补偿器控制的期望输出和实际输出图,跟踪误差图和同步误差图。
图8
图9
图10
图10

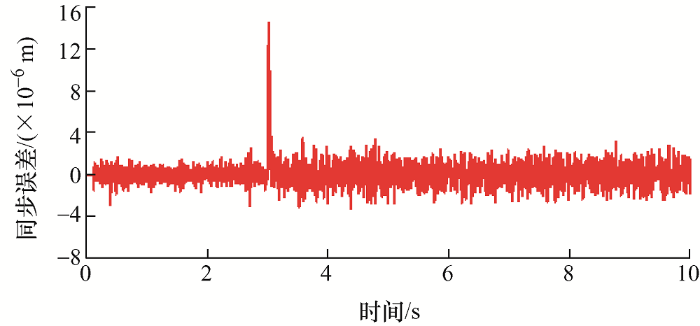

基于自抗扰的H型平台模糊型pi-sigma神经网络同步误差图

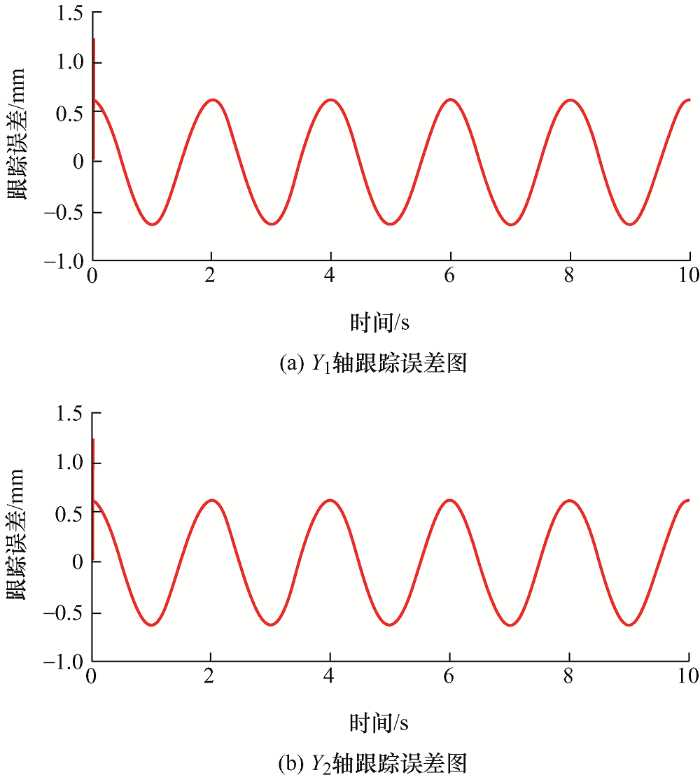

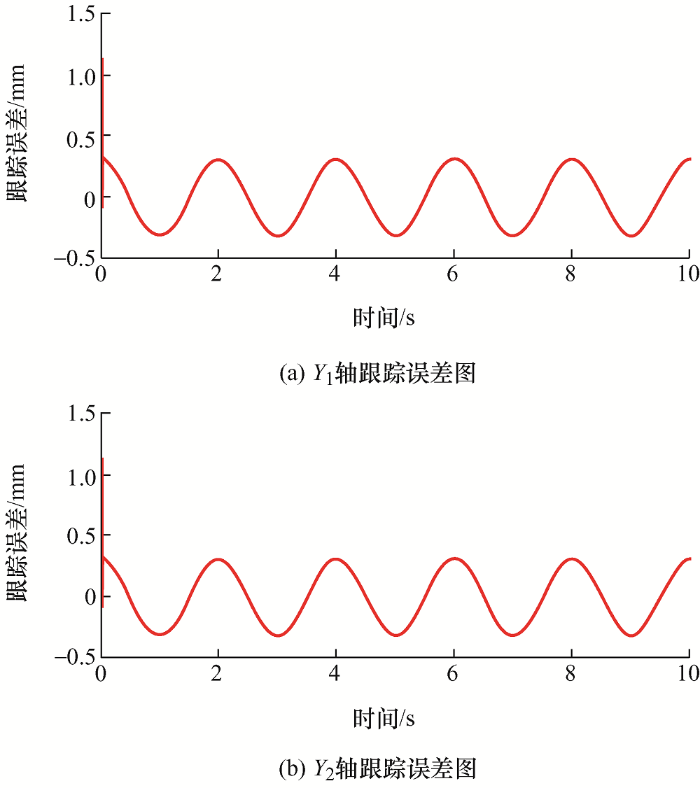

图6 和图9 分别是在两种控制策略下得到的跟踪误差图,当系统趋于稳定后,第一种控制策略将跟踪误差限定在-6×10-4 ~6×10-4 m,第二种控制策略将跟踪误差限定在-3.2×10-4 ~3.2×10-4 m,可以明显看出,第二种控制策略跟踪精度更高。图7 和图10 是在两种控制策略下的同步误差图,由于在3 s时施加了32 N的负载扰动,两种控制策略在3 s时同步误差都有明显的增大,第一种控制策略下的最大同步误差达到28 μm,当系统稳定后,同步误差限定在-10~10 μm。在相同的试验条件下,第二种控制策略的最大误差达到14.5 μm,当系统稳定后,同步误差限定在-3.5~3.5 μm,显而易见,第二种控制策略的同步误差更小,抗扰性更强。
6 结论
为了满足直驱H型平台控制精度的要求,需要减小H型平台的单轴跟踪误差和双轴间的同步误差,以保证系统的同步进给。本文提出了将自抗扰控制和模糊型pi-sigma神经网络补偿器相结合的控制策略,并得出以下结论。
(1) 传统自抗扰位置控制器中的非线性函数fal 是一个分段函数,在分界点δ 处连续但不可导,此时系统容易产生高频振荡。因此,本文通过插值拟合得到一个连续可导的非线性函数newfal 。
(2) 为了减小系统的同步误差,将模糊控制和神经网络控制相结合,设计了模糊型pi-sigma神经网络补偿器,利用模糊神经网络较强的学习能力以及对任意非线性函数的逼近能力,使同步误差趋近于零,并通过梯度下降法对模糊神经网络中的参数实时修正,实现系统的动态补偿。从仿真结果可以看出,该控制策略提高了系统的同步精度和抗扰性。
