面向电流源型PWM整流器的双矢量模型预测直接功率控制*

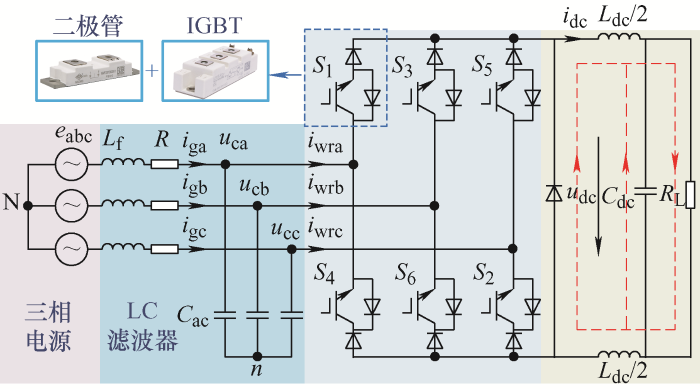

图1 三相电流源型PWM整流器拓扑

首先对整流器的开关模式进行定义，其拓扑共有3个桥臂，6个开关管，导通与关断共存在4种情况，为研究三相CSR同一侧桥臂开关管的导通情况，定义三值逻辑开关函数σ_m，有

(1)${{\sigma }_{m}}=\left\{ \begin{align} & 1\text{上桥臂导通，下桥臂关断} \\ & 0\text{上下桥臂全导通或全关断} \\ & -1\text{上桥臂关断，下桥臂导通} \\ \end{align} \right.\text{ }$

式中，m=a, b, c。

上下桥臂全断时电流矢量为零矢量，整流器的6个IGBT工作在断开状态，交流侧和直流侧之间无关联，网侧电流直接经过网侧滤波电容流入地。直流侧电流路径如图1虚线所示，直流侧电感和电容为负载R_L供电

(2)$\left\{ \begin{align} & {{i}_{\text{wr }\!\!\alpha\!\!\text{ }}}={{m}_{\text{r }\!\!\alpha\!\!\text{ }}}{{i}_{\text{dc}}} \\ & {{i}_{\text{wr }\!\!\beta\!\!\text{ }}}={{m}_{\text{r }\!\!\beta\!\!\text{ }}}{{i}_{\text{dc}}} \\ \end{align} \right.$

式中，m_rα、m_rβ为CSR调制系数；i_wrα、i_wrβ为两相静止坐标系下的交流侧电流。

根据式(1)、(2)，将直流侧电流i_dc代入可计算交流侧电流。

三相CSR的三值逻辑开关函数共有9种不同组合，如表1所示。表1和式(2)将用于消除延迟影响环节。

表1 三值逻辑函数对应的调制系数与电流矢量

三值逻辑函数 σ_aσ_bσ_c	调制系数		电流矢量序号I_z
三值逻辑函数 σ_aσ_bσ_c	m_rα	m_rβ	电流矢量序号I_z
1 0 -1	1	${\sqrt{\text{3}}}/{\text{3}}\;$	I₁
0 1 -1	0	${\text{2}\sqrt{\text{3}}}/{\text{3}}\;$	I₂
-1 1 0	-1	${\sqrt{\text{3}}}/{\text{3}}\;$	I₃
-1 0 1	-1	-${\text{2}\sqrt{\text{3}}}/{\text{3}}\;$	I₄
0 -1 1	0	-${\sqrt{\text{3}}}/{\text{3}}\;$	I₅
1 -1 0	1	-${\sqrt{\text{3}}}/{\text{3}}\;$	I₆
0 0 0	0	0	I₇
	0	0	I₈
	0	0	I₉

根据图1主电路所示，建立三相CSR数学模型为

(3)$\left\{ \begin{align} & {{L}_{\text{f}}}\frac{\text{d}{{i}_{\text{ga}}}}{\text{d}t}={{e}_{\text{a}}}-{{u}_{\text{ca}}}-{{i}_{\text{ga}}}\cdot R \\ & {{L}_{\text{f}}}\frac{\text{d}{{i}_{\text{gb}}}}{\text{d}t}={{e}_{\text{b}}}-{{u}_{\text{cb}}}-{{i}_{\text{gb}}}\cdot R \\ & {{L}_{\text{f}}}\frac{\text{d}{{i}_{\text{gc}}}}{\text{d}t}={{e}_{\text{c}}}-{{u}_{\text{cc}}}-{{i}_{\text{gc}}}\cdot R \\ \end{align} \right.$

(4)$\left\{ \begin{align} & {{C}_{\text{ac}}}\frac{\text{d}{{u}_{\text{ca}}}}{\text{d}t}={{i}_{\text{ga}}}-{{i}_{\text{wra}}} \\ & {{C}_{\text{ac}}}\frac{\text{d}{{u}_{\text{cb}}}}{\text{d}t}={{i}_{\text{gb}}}-{{i}_{\text{wrb}}} \\ & {{C}_{\text{ac}}}\frac{\text{d}{{u}_{\text{cc}}}}{\text{d}t}={{i}_{\text{gc}}}-{{i}_{\text{wrc}}} \\ \end{align} \right.$

(5)${{C}_{\text{dc}}}\frac{\operatorname{d}{{u}_{dc}}}{\operatorname{d}t}={{i}_{dc}}-\frac{{{u}_{dc}}}{{{R}_{L}}}$

式(3)~(5)为CSR在三相静止坐标系下的数学模型，可准确描述三相CSR的瞬态过程。通过Clarke变换，将其转换为两相静止坐标系下的数学模型，可方便描述网侧有功和无功功率，如式(6)所示

(6)$\left\{ \begin{align} & \frac{\operatorname{d}{{i}_{\text{g }\!\!\alpha\!\!\text{ }}}}{\operatorname{d}t}=\frac{1}{{{L}_{\text{f}}}}({{e}_{\text{ }\!\!\alpha\!\!\text{ }}}-{{u}_{\text{c }\!\!\alpha\!\!\text{ }}}-{{i}_{\text{g }\!\!\alpha\!\!\text{ }}}\cdot R) \\ & \frac{\operatorname{d}{{i}_{\text{g }\!\!\beta\!\!\text{ }}}}{\operatorname{d}t}=\frac{1}{{{L}_{\text{f}}}}({{e}_{\text{ }\!\!\beta\!\!\text{ }}}-{{u}_{\text{c }\!\!\beta\!\!\text{ }}}-{{i}_{\text{g }\!\!\beta\!\!\text{ }}}\cdot R) \\ \end{align} \right.$

在三相电网平衡条件下，电网电压瞬时变化率为

(7)$\left\{ \begin{align} & \frac{\operatorname{d}{{e}_{\text{ }\!\!\alpha\!\!\text{ }}}}{\operatorname{d}t}=\omega \cdot E\cdot \cos (\omega t)=-\omega {{e}_{\text{ }\!\!\beta\!\!\text{ }}} \\ & \frac{\operatorname{d}{{e}_{\text{ }\!\!\beta\!\!\text{ }}}}{\operatorname{d}t}=\omega \cdot E\cdot \sin (\omega t)=\omega {{e}_{\text{ }\!\!\alpha\!\!\text{ }}} \\ \end{align} \right.$

式中，E为网侧相电压幅值；ω为电网角频率。

CSR网侧瞬时有功功率p和无功功率q为

(8)$\left\{ \begin{align} & p=1.5({{e}_{\text{ }\!\!\alpha\!\!\text{ }}}\cdot {{i}_{\text{ }\!\!\alpha\!\!\text{ }}}+{{e}_{\text{ }\!\!\beta\!\!\text{ }}}\cdot {{i}_{\text{ }\!\!\beta\!\!\text{ }}}) \\ & q=1.5({{e}_{\text{ }\!\!\beta\!\!\text{ }}}\cdot {{i}_{\text{ }\!\!\alpha\!\!\text{ }}}-{{e}_{\text{ }\!\!\alpha\!\!\text{ }}}\cdot {{i}_{\text{ }\!\!\beta\!\!\text{ }}}) \\ \end{align} \right.$

将式(8)进行微分处理，得到

(9)$\left\{ \begin{align} & \frac{\operatorname{d}p}{\operatorname{d}t}=1.5({{e}_{\text{ }\!\!\alpha\!\!\text{ }}}\frac{\operatorname{d}{{i}_{\text{ }\!\!\alpha\!\!\text{ }}}}{\operatorname{d}t}+{{e}_{\text{ }\!\!\beta\!\!\text{ }}}\frac{\operatorname{d}{{i}_{\text{ }\!\!\beta\!\!\text{ }}}}{\operatorname{d}t}+{{i}_{\text{ }\!\!\alpha\!\!\text{ }}}\frac{\operatorname{d}{{e}_{\text{ }\!\!\alpha\!\!\text{ }}}}{\operatorname{d}t}+{{i}_{\text{ }\!\!\beta\!\!\text{ }}}\frac{\operatorname{d}{{e}_{\text{ }\!\!\beta\!\!\text{ }}}}{\operatorname{d}t}) \\ & \frac{\operatorname{d}q}{\operatorname{d}t}=1.5({{e}_{\text{ }\!\!\beta\!\!\text{ }}}\frac{\operatorname{d}{{i}_{\text{ }\!\!\alpha\!\!\text{ }}}}{\operatorname{d}t}-{{e}_{\text{ }\!\!\alpha\!\!\text{ }}}\frac{\operatorname{d}{{i}_{\text{ }\!\!\beta\!\!\text{ }}}}{\operatorname{d}t}+{{i}_{\text{ }\!\!\alpha\!\!\text{ }}}\frac{\operatorname{d}{{e}_{\text{ }\!\!\beta\!\!\text{ }}}}{\operatorname{d}t}-{{i}_{\text{ }\!\!\beta\!\!\text{ }}}\frac{\operatorname{d}{{e}_{\text{ }\!\!\alpha\!\!\text{ }}}}{\operatorname{d}t}) \\ \end{align} \right.$

式中，$\frac{\operatorname{d}p}{\operatorname{d}t}$、$\frac{\operatorname{d}q}{\operatorname{d}t}$分别为网侧有功功率和无功功率变化率。

将式(3)、式(4)、式(6)、式(7)代入式(9)可得

(10)$\left\{ \begin{align} & \frac{\operatorname{d}p}{\operatorname{d}t}=\frac{1.5}{{{L}_{\text{f}}}}({{\left| e \right|}^{2}}-\mathbf{e}_{\alpha \beta }^{T}\cdot {{\mathbf{u}}_{c\alpha \beta }})-\frac{R\cdot p}{{{L}_{\text{f}}}}-\omega \cdot q \\ & \frac{\operatorname{d}q}{\operatorname{d}t}=\frac{1.5}{{{L}_{\text{f}}}}(\mathbf{e}_{\alpha \beta }^{T}\cdot \mathbf{A}\cdot {{\mathbf{u}}_{c\alpha \beta }})-\frac{R\cdot q}{{{L}_{\text{f}}}}+\omega \cdot p \\ \end{align} \right.$

式中，${{\mathbf{e}}_{\alpha \beta }}\mathbf{=}{{\left[ \begin{matrix} {{e}_{\text{ }\!\!\alpha\!\!\text{ }}} & {{e}_{\text{ }\!\!\beta\!\!\text{ }}} \\\end{matrix} \right]}^{\text{T}}}$，${{\mathbf{u}}_{c\alpha \beta }}\mathbf{=}{{\left[ \begin{matrix} {{u}_{\text{c }\!\!\alpha\!\!\text{ }}} & {{u}_{\text{c }\!\!\beta\!\!\text{ }}} \\\end{matrix} \right]}^{\text{T}}}$，$\mathbf{A=}\left[ \begin{matrix} 0 & 1 \\ -1 & 0 \\\end{matrix} \right]$。

利用前向欧拉法对系统进行离散化，设初始周期为第k周期，得到第k+1周期内网侧有功功率和无功功率为

(11)$\left\{ \begin{align} & {{p}_{k+1}}={{p}_{k}}+{{T}_{\mathrm{S}}}\cdot \frac{\operatorname{d}p}{\operatorname{d}t} \\ & {{q}_{k+1}}={{q}_{k}}+{{T}_{\mathrm{S}}}\cdot \frac{\operatorname{d}q}{\operatorname{d}t} \\ \end{align} \right.$

式中，T_S为整流器采样周期。

3 模型预测直接功率控制

3.1 谐振抑制策略

为降低网侧电流高次谐波分量，CSR交流侧需要加入LC滤波器，由于其构成的二阶系统阻尼系数过小，处于欠阻尼状态，易出现谐振尖峰，导致LC滤波器截止频率附近的谐波分量增大，使网侧电流畸变，为有效抑制谐波分量，可采用在滤波电感和电容上串联或并联电阻的无源阻尼法，4种不同的结构对应的电阻分别为R₁、R₂、R₃和R₄，如图2所示。但在大功率场合下，传统串联和并联电阻的方式易造成额外功率损耗，使系统运行效率降低。因此需要采用有源阻尼法，若虚拟电阻采用与滤波电感和滤波电容串联的方式，则需要加入电流传感器，使系统复杂化，因此采用虚拟电阻R₃和滤波电容并联的结构。

图2

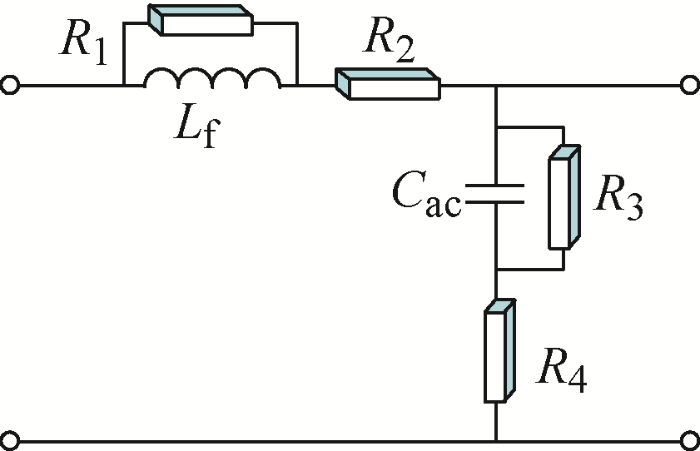

图2 阻尼电阻放置方式

采用虚拟电阻与滤波电容并联的有源阻尼结构，可有效改善网侧二阶系统阻尼系数过小的问题。反馈增益K_v为电容电压反馈，当K_v=1/R₃时，可获得与无源阻尼相同的谐振抑制能力，且有源阻尼不消耗系统功率。

根据有源阻尼中虚拟电阻的位置，可得到网侧二阶系统的传递函数为

(12)${{G}_{\text{K}}}=\frac{\text{1}}{{{s}^{\text{2}}}{{L}_{\text{f}}}{{C}_{\text{ac}}}+s({{K}_{\text{v}}}{{L}_{\text{f}}}+R{{C}_{\text{ac}}})+{{K}_{\text{v}}}R+\text{1}}$

根据式(12)，得到二阶系统的阻尼系数ζ和谐振频率ω_n为

(13)$\left\{ \begin{align} & \zeta =\frac{{{K}_{\text{v}}}{{L}_{\text{f}}}+R{{C}_{\text{ac}}}}{\text{2}\sqrt{{{L}_{\text{f}}}{{C}_{\text{ac}}}({{K}_{\text{v}}}R+\text{1})}} \\ & {{\omega }_{\text{n}}}=\sqrt{\frac{\text{1}+{{K}_{\text{v}}}R}{{{L}_{\text{f}}}{{C}_{\text{ac}}}}} \\ \end{align} \right.$

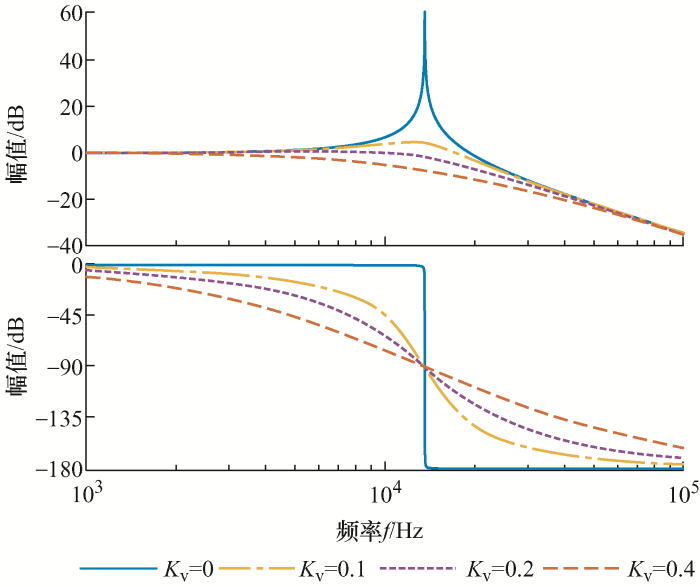

当反馈增益K_v在0~0.4变化时，二阶系统的幅频特性曲线如图3所示，传递函数由欠阻尼状态逐渐过渡到过阻尼，有效抑制了网侧电流在谐振频率附近的谐振尖峰。但反馈增益过大易造成电流控制器饱和，影响网侧电流的质量，综合考虑选取K_v=0.2，即虚拟电阻R₃=5 Ω。

图3

图3 不同K_v下传递函数的幅频特性曲线

3.2 单矢量模型预测直接功率控制

单矢量MPDPC与传统DPC和双闭环控制策略不同，无需复杂的滞环比较器、开关表和电压电流控制环。在一个采样周期内根据目标函数，在9种电流矢量中，选取使目标函数最小的电流矢量，因此目标函数将决定整体的控制效果。单矢量MPDPC控制策略通常将式(11)得到的9种k+1时刻的有功功率与无功功率代入式(14)，选择最优矢量

(14)$g={{\lambda }_{1}}{{({{p}_{\text{ref}}}-{{p}_{k+1}})}^{2}}+{{\lambda }_{2}}{{({{q}_{\text{ref}}}-{{q}_{k+1}})}^{2}}$

式中，p_ref、q_ref分别为网侧有功功率和无功功率给定值。

为了使网侧运行于单位功率因数，q_ref通常设置为零，将权重值λ₁与λ₂设置为1可以保证系统对网侧有功功率与无功功率具有相同的控制效果。

单矢量MPDPC在一个采样周期内只有一个电流矢量，电流矢量的大小和方向均固定，容易导致整流器网侧功率和直流输出侧电压脉动，相对于DPC控制策略，网侧电流谐波改善不明显。

3.3 双矢量模型预测直接功率控制

单矢量MPDPC控制策略存在一定的局限性，本文提出了控制效果更好的双矢量MPDPC。通过采用双矢量合成的方法取代单矢量作用在系统后，最优电流矢量的相位和幅值可以在最大电流矢量范围内任意变化，如图4所示，以第Ⅰ扇区为例，所选两个电流矢量分别为I_n1和I_n2，则合成后的电流矢量为

(15)${{I}_{\text{o}}}=\frac{{{t}_{1}}}{{{T}_{\mathrm{S}}}}{{I}_{\text{n}1}}+\frac{{{t}_{2}}}{{{T}_{\mathrm{S}}}}{{I}_{\text{n}2}}$

式中，t₁、t₂分别为第一个矢量和第二个矢量的作用时间；T_S为采样周期。

图4

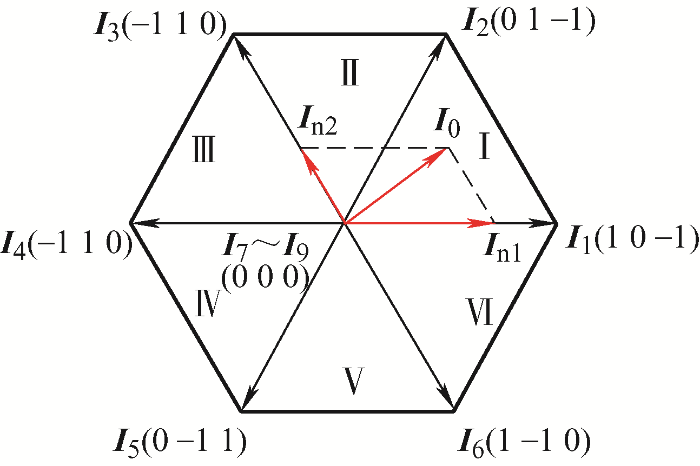

图4 电流矢量图

与单矢量相比，双矢量MPDPC所输出的电流矢量范围可以覆盖到任意方向，提高了整流器的控制精度。

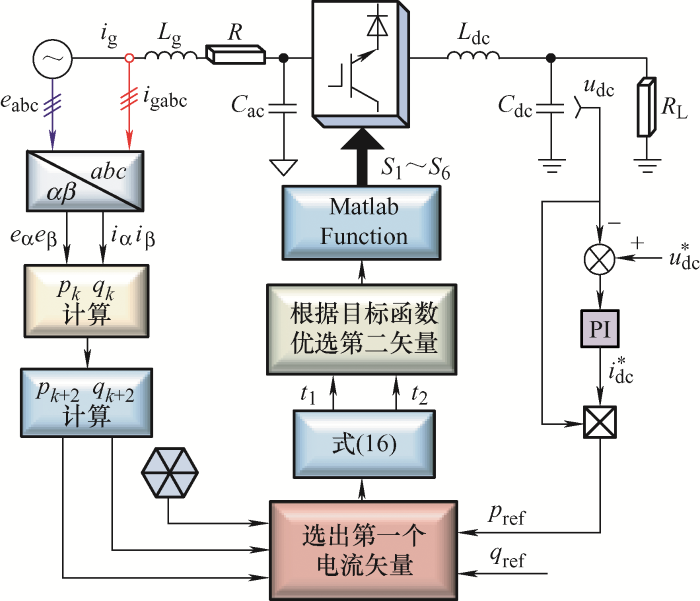

双矢量MPDPC的系统控制框图如图5所示。首先直流母线电压给定值与瞬时值的差值经过PI控制器，其输出再与直流母线电压瞬时值相乘，得到网侧有功功率给定值。利用该给定值和瞬时值，在6个非零电流矢量中计算出使目标函数最小的电流矢量作为I_n1，然后在剩余的8个电流矢量中获得第二个矢量I_n2，最终将两个矢量在一个采样周期内依次作用于整流器。

图5

图5 双矢量MPDPC系统控制框图

双矢量MPDPC在一个采样周期内有两个电流矢量依次作用于系统，需要确定两个电流矢量对应的作用时间，整个控制系统以有功功率与无功功率的无差拍跟踪为目标，假设当前为第k个周期，则第k+1个周期的功率为

(16)$\left\{ \begin{align} & {{p}_{k+1}}={{p}_{k}}+{{X}_{p1}}{{t}_{1}}+{{X}_{p}}_{2}{{t}_{2}} \\ & {{q}_{k+1}}={{q}_{k}}+{{X}_{q}}_{1}{{t}_{1}}+{{X}_{q}}_{2}{{t}_{2}} \\ \end{align} \right.$

式中，X_pj、X_qj为第k个周期中两个电流矢量对应的功率变化率，j∈{1,2}。

为实现网侧有功功率与无功功率始终跟随给定值，即在第k周期结束，第k+1周期开始时刻的功率误差为零，如式(17)所示

(17)$\left\{ \begin{align} & {{p}_{k+1}}-{{p}_{\text{ref}}}=0 \\ & {{q}_{k+1}}-{{q}_{\text{ref}}}=0 \\ \end{align} \right.$

根据式(16)、(17)可以确定两个电流矢量的作用时间分别为

(18)$\left\{ \begin{align} & {{t}_{1}}=\frac{({{p}_{\text{ref}}}-{{p}_{k+1}}){{X}_{q}}_{2}-({{q}_{\text{ref}}}-{{q}_{k+1}}){{X}_{q}}_{2}}{{{X}_{p}}_{1}{{X}_{q}}_{2}-{{X}_{q}}_{1}{{X}_{p}}_{2}} \\ & {{t}_{2}}={{T}_{\mathrm{S}}}-{{t}_{1}} \\ \end{align} \right.$

两个电流矢量的作用时间分别为t₁与t₂，可由式(18)确定，t₁与t₂的计算仅考虑了网侧有功和无功功率的无差拍跟踪控制，忽略了双矢量MPDPC控制策略的可实现性。为了提高系统的整体稳定性和精确性，需要消除部分时间坏点。t₁与t₂作为在一个采样周期内两个电流矢量作用时间，应满足如下要求

(19)$\left\{ \begin{align} & 0\le {{t}_{1}}\le {{T}_{\mathrm{S}}} \\ & 0\le {{t}_{2}}\le {{T}_{\mathrm{S}}} \\ & {{t}_{1}}+{{t}_{2}}={{T}_{\mathrm{S}}} \\ \end{align} \right.$

电流矢量作用时间t₁与t₂具有随机性，需要判断是否满足式(19)要求，t₁与t₂的大小存在两种情况：① t₁与t₂均在0~T_S范围内，直接输出；② t₁与t₂存在小于零的情况，若t₁小于0,则t₂=T_S，t₁=0；若t₂小于0,则t₁=T_S，t₂=0。

MPDPC的性能常受到系统处理器计算时间的影响，即第k个周期选择的电流矢量往往在第k+1个周期才作用于整流器，此延迟将严重影响整流器的输出性能。为了消除该影响，本文采用两步预测法，通过预先两个采样周期计算目标函数，第一个采样周期用于控制延时补偿，另一个采样周期用于优化算法。将当前周期的开关状态和电压电流来预测第k+1周期的状态量，进而预测出第k+2周期的状态量，因此目标函数可改写为

(20)${{g}_{1}}={{\lambda }_{1}}{{({{p}_{\text{ref}}}-{{p}_{k+2}})}^{2}}+{{\lambda }_{2}}{{({{q}_{\text{ref}}}-{{q}_{k+2}})}^{2}}$

首先需要预测第k+1周期的网侧电压、网侧电流、交流侧电压和交流侧电流，预测公式如式(21)所示

(21)$\mathbf{h}={{h}_{\text{ }\!\!\alpha\!\!\text{ }}}+j{{h}_{\text{ }\!\!\beta\!\!\text{ }}}=\frac{\text{2}}{\text{3}}\left[ {{h}_{\text{a}}}+\exp \left( j\frac{\text{2}\pi }{\text{3}} \right){{h}_{\text{b}}}+\exp \left( j\frac{4\pi }{\text{3}} \right){{h}_{\text{c}}} \right]$

为表述方便，可将三相静止坐标系下的网侧相电压、网侧相电流、交流侧相电压和交流侧相电流代入式(21)，将其转化为空间矢量。

网侧电压、网侧电流、交流侧电压和交流侧电流之间关系为

(22)$\overset{\centerdot }{\mathop{\mathbf{X}}}\,=\mathbf{BX}+\mathbf{CU}$

式中，$\mathbf{X}={{\left[ \begin{matrix} {{\mathbf{u}}_{\mathrm{c}}} & {{\mathbf{i}}_{\mathrm{g}}} \\\end{matrix} \right]}^{\text{T}}}$为状态变量；$\mathbf{U}={{\left[ \begin{matrix} \mathbf{e} & {{\mathbf{i}}_{\mathrm{wr}}} \\\end{matrix} \right]}^{\text{T}}}$为输入。

矩阵B和C分别表示为

(23)$\mathbf{B}=\left[ \begin{matrix} \text{0} & {\text{1}}/{{{C}_{\text{ac}}}}\; \\ {-\text{1}}/{{{L}_{\text{f}}}}\; & {-R}/{{{L}_{\text{f}}}}\; \\\end{matrix} \right]$

(24)$\mathbf{C}=\left[ \begin{matrix} \text{0} & {-\text{1}}/{{{C}_{\text{ac}}}}\; \\ {\text{1}}/{{{L}_{\text{f}}}}\; & \text{0} \\\end{matrix} \right]$

由于式(22)为二阶系统，故采用Heun法保证预测精度，离散化方法可表示为

(25)$\left\{ \begin{align} & \mathbf{X}_{k\mathbf{+}1}^{E}={{\mathbf{X}}_{k}}+{{T}_{\mathrm{S}}}(\mathbf{B}{{\mathbf{X}}_{k}}+\mathbf{C}{{\mathbf{U}}_{k}}) \\ & \mathbf{X}_{k\mathbf{+}1}^{F}=\mathbf{X}_{k\mathbf{+}1}^{E}+\frac{{{T}_{\mathrm{S}}}}{\text{2}}\mathbf{B}(\mathbf{X}_{k\mathbf{+}1}^{E}-{{\mathbf{X}}_{k}}) \\ \end{align} \right.$

式中，$\mathbf{X}_{k\mathbf{+}1}^{E}\mathbf{=}{{\left[ \begin{matrix} \mathbf{u}_{ck\mathbf{+}1}^{E} & \mathbf{i}_{gk\mathbf{+}1}^{E} \\\end{matrix} \right]}^{\text{T}}}$为使用前向欧拉法预测得到的第k+1周期状态变量；$\mathbf{X}_{k\mathbf{+}1}^{F}\mathbf{=}{{\left[ \begin{matrix} \mathbf{u}_{ck+\mathrm{1}}^{F} & \mathbf{i}_{gk+\mathrm{1}}^{F} \\\end{matrix} \right]}^{\text{T}}}$为第k+1周期状态变量预测值的最终修正，遵循梯形法则。

将矩阵B和C代入式(25)，并忽略R，有

(26)$\mathbf{X}_{k\mathbf{+}1}^{F}\mathbf{=\Phi }{{\mathbf{X}}_{k}}\mathbf{+\Gamma }{{\mathbf{U}}_{k}}$

$\mathbf{\Phi }=\left[ \begin{matrix} {{\Phi }_{\text{11}}} & {{\Phi }_{\text{12}}} \\ {{\Phi }_{\text{21}}} & {{\Phi }_{\text{22}}} \\\end{matrix} \right]=\left[ \begin{matrix} \text{1}-\frac{{{T}_{\mathrm{S}}}^{\text{2}}}{\text{2}{{C}_{\text{ac}}}{{L}_{\text{f}}}} & \frac{{{T}_{\mathrm{S}}}}{{{C}_{\text{ac}}}} \\ -\frac{{{T}_{\mathrm{S}}}}{{{L}_{\text{f}}}} & \text{1}-\frac{{{T}_{\mathrm{S}}}^{\text{2}}}{\text{2}{{C}_{\text{ac}}}{{L}_{\text{f}}}} \\\end{matrix} \right]$

$\mathbf{\Gamma }=\left[ \begin{matrix} {{\Gamma }_{\text{11}}} & {{\Gamma }_{\text{12}}} \\ {{\Gamma }_{\text{21}}} & {{\Gamma }_{\text{22}}} \\\end{matrix} \right]=\left[ \begin{matrix} \frac{{{T}_{\mathrm{S}}}^{\text{2}}}{\text{2}{{C}_{\text{ac}}}{{L}_{\text{f}}}} & -\frac{{{T}_{\mathrm{S}}}}{{{C}_{\text{ac}}}} \\ \frac{{{T}_{\mathrm{S}}}}{{{L}_{\text{f}}}} & \frac{{{T}_{\mathrm{S}}}^{\text{2}}}{\text{2}{{C}_{\text{ac}}}{{L}_{\text{f}}}} \\\end{matrix} \right]$

基于式(26)和第k周期的状态变量，可预测第k+1周期的网侧电压、网侧电流、交流侧电压和交流侧电流。并根据式(10)得到第k+1周期的网侧功率变化率，可利用采样周期，进一步得到第k+2周期的网侧功率瞬时值并代入式(20)，通过上述过程，可得到使网侧有功和无功功率瞬时值始终跟随给定值的电流矢量。

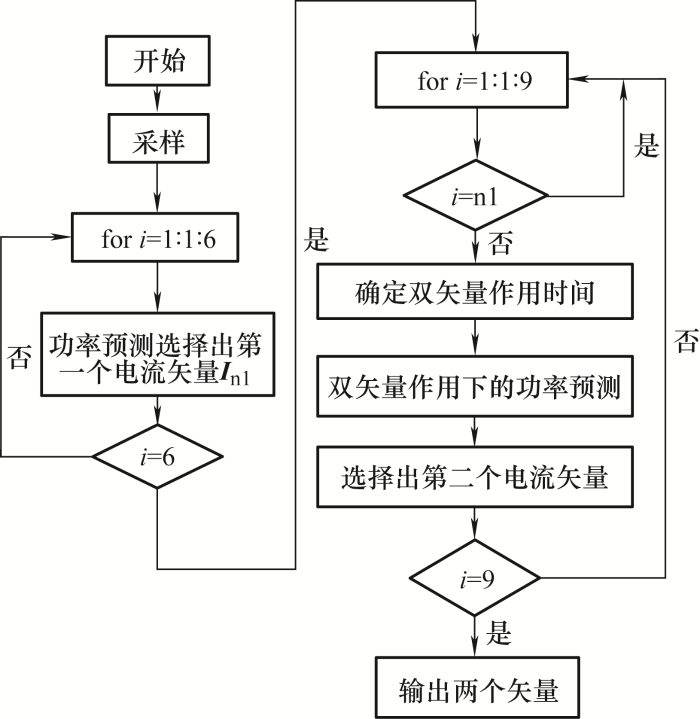

本文所提控制策略的程序流程图如图6所示。首先将三相CSR网侧电压电流、交流侧电压电流和直流母线电压电流进行采样，通过式(21)与式(26)得到在第k+2周期的网侧功率，将6个非零电流矢量对应的网侧功率代入目标函数，得到使目标函数最小矢量作为第一个电流矢量I_n1。然后第二个电流矢量I_n2在剩余8个矢量中选取，因此有8个矢量与I_n1组成双矢量。此外根据式(18)以及第k+1周期的网侧功率变化率，得到两个矢量在一个采样周期内作用时间，并通过式(16)得到8种组合下第k+2周期的网侧功率，最终根据目标函数选出最优双矢量。

图6

图6 双矢量MPDPC流程图

4 仿真验证

为了验证双矢量和单矢量MPDPC相对于传统DPC控制策略的优越性，在Matlab/Simulink中搭建以三相CSR为对象的三种控制策略仿真模型，系统仿真参数如表2所示。

表2 仿真参数

参数	数值
电网频率/Hz	50
电网电压有效值/V	220
直流侧输出电压/V	400
开关频率/kHz	16
滤波电感L_f/mH	0.5
滤波电容C_ac/μF	12
虚拟电阻R₃/Ω	5
直流侧电感L_dc/mH	4.5
直流侧电容C_dc/μF	120
负载R_L/Ω	20,40
控制器比例系数P	1.5
控制器比例系数I	200

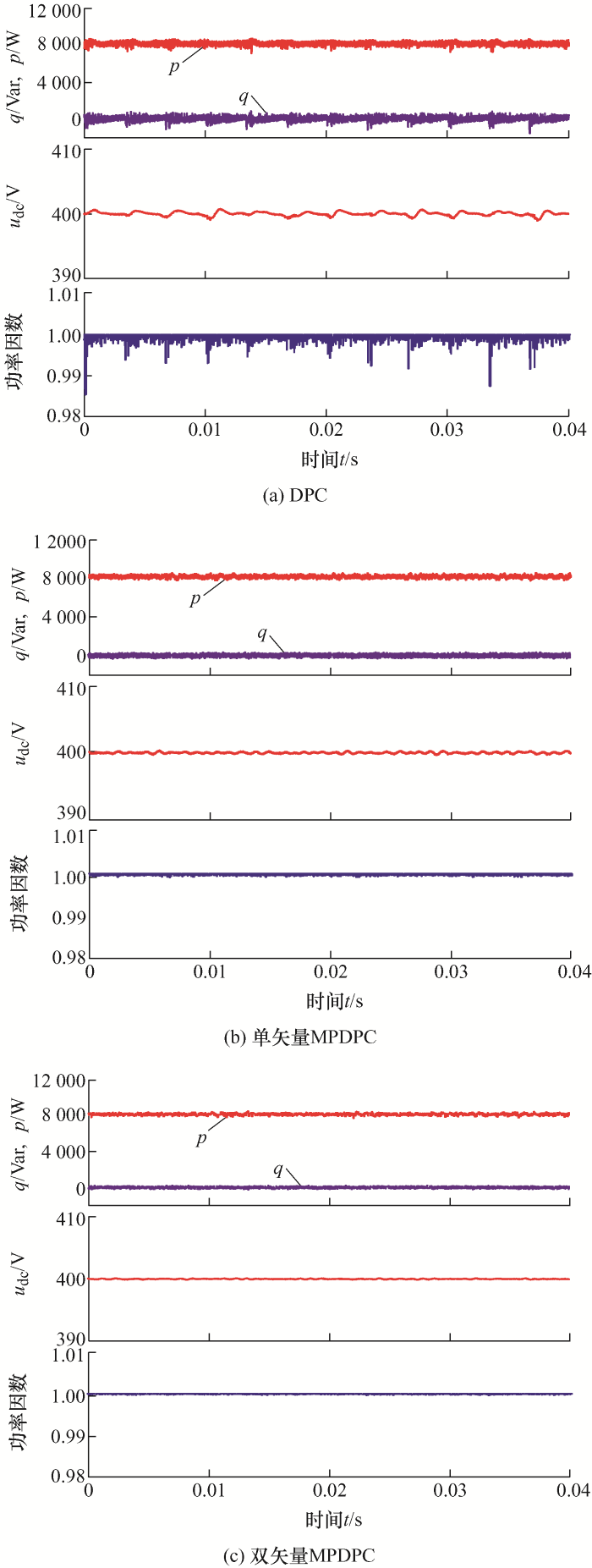

图7为三种CSR控制策略的仿真结果，各分图中从上至下分别为网侧有功功率、无功功率、直流侧电压、网侧功率因数。网侧有功功率与直流侧电压的给定值分别为8 kW和400 V。

图7

图7 稳态性能

将图7a、7b和7c对比分析，三种控制策略均工作在阻性负载8 000 W(满载)，传统DPC控制下的PWM整流器的网侧功率和直流侧电压纹波较大，网侧功率因数大于99%。观察图7b可知，单矢量MPDPC的网侧功率、直流侧电压和网侧功率因数改善较为明显。图7c为本文所提出的双矢量MPDPC控制策略下的部分波形，在稳态时，网侧功率、直流侧电压和网侧功率因数的纹波均低于前两种控制策略。

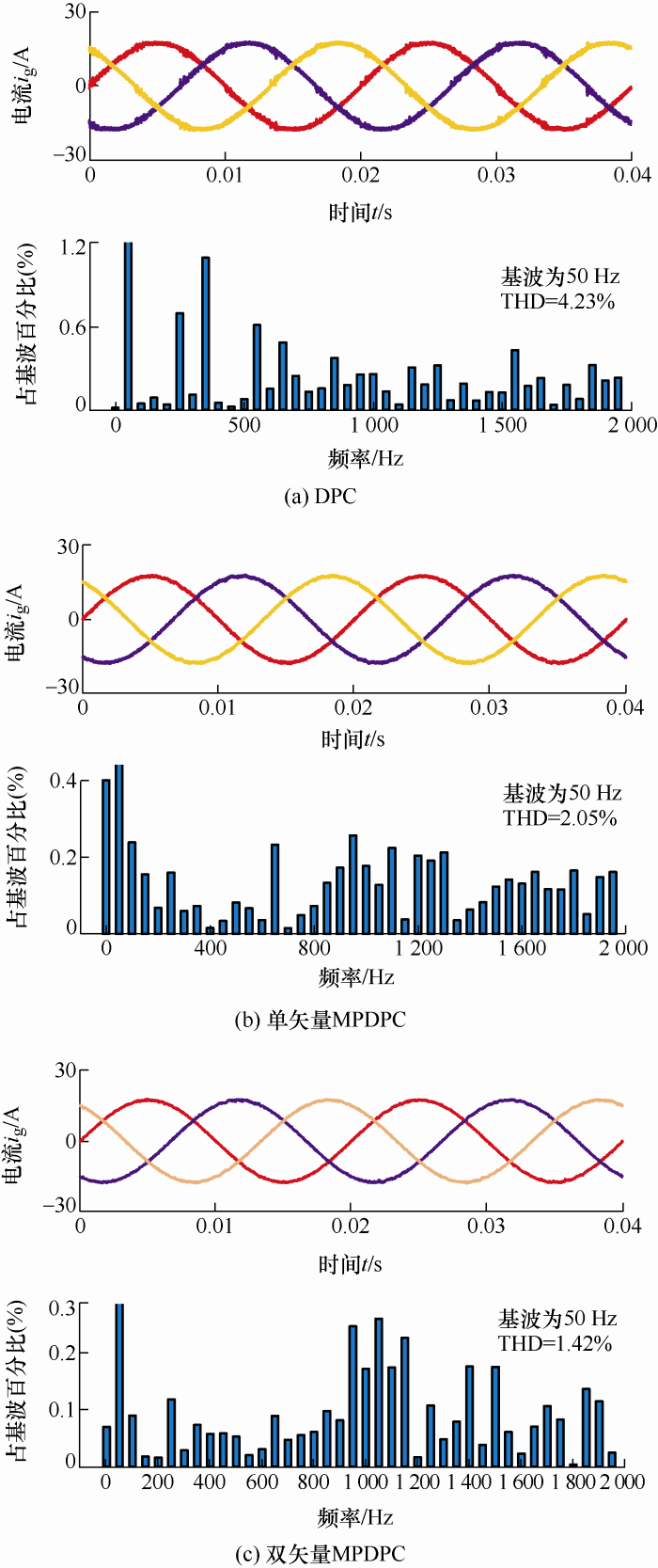

图8为CSR三种控制策略工作在8 000 W(满载)的网侧电流谐波含量图，观察波形，可发现网侧电流均呈正弦化，总谐波失真分别为4.23%、2.05%和1.42%。在网侧电流谐波含量方面，所提控制策略体现出其优越性。

图8

图8 网侧电流谐波频谱

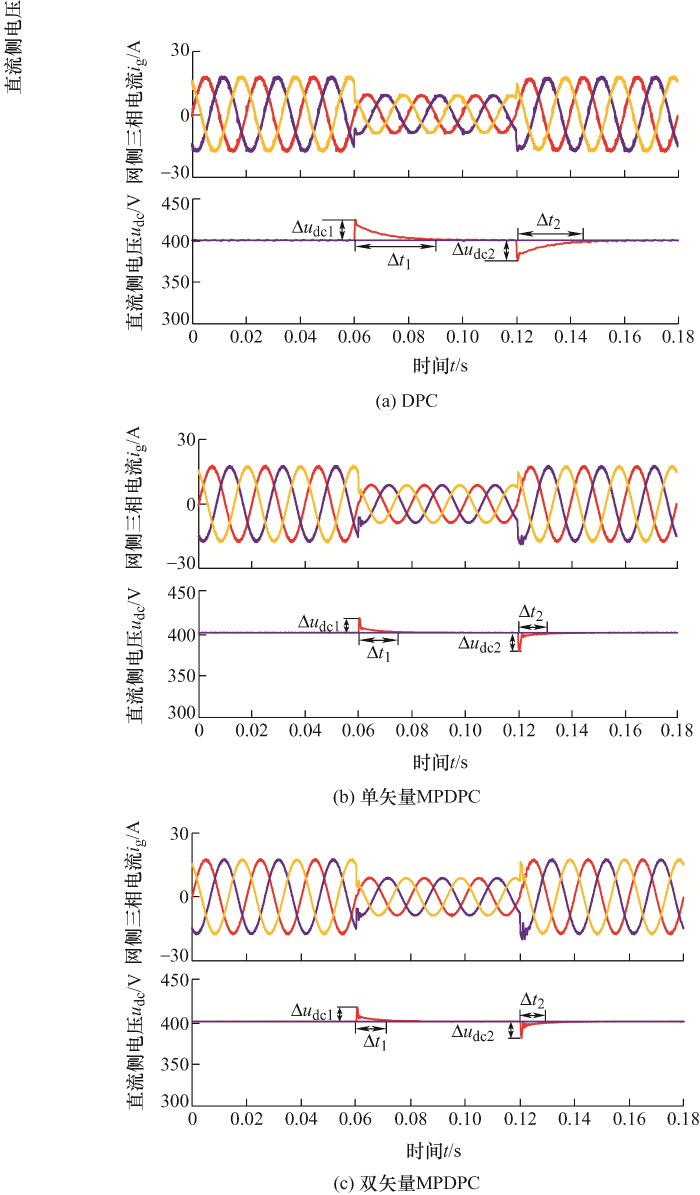

图9为整流器负载在满载8 000 W与半载4 000 W之间切换的仿真结果。

图9

图9 负载突变时的动态响应

由表3及图9所示波形可知，整流器负载在满载8 000 W与半载4 000 W之间切换，当负载发生突增和突减时，DPC控制策略由于受到滞环比较器和开关表的影响，直流侧电压过冲和低冲分别为25 V和24 V，且进入稳态的时间较长，约为30 ms和25 ms，网侧电流畸变较小。观察图9b，在单矢量MPDPC控制下直流侧电压过冲和低冲明显减小，约为17 V和19 V，且在单矢量MPDPC控制下负载突增和突减时进入稳态时间约为14 ms和13 ms。单矢量MPDPC相较于DPC，进入稳态的时间明显缩短且直流电压过冲和低冲较低。在图9c中，双矢量MPDPC控制下的直流侧电压过冲和低冲仅为15 V和18 V，大约11 ms和9 ms即可进入稳定状态。由图9对比可见，双矢量MPDPC具有更好的动态性能。

表3 三种方法动态性能对比

参数变化	DPC	单矢量 MPDPC	双矢量 MPDPC
负载突增直流侧电压过冲Δu_dc1/V	25	17	15
负载突增直流侧电压恢复时间Δt₁/ms	30	14	11
负载突减直流侧电压低冲Δu_dc2/V	24	19	18
负载突减直流侧电压恢复时间Δt₂/ms	25	13	9

文献[18]所提控制方法可在一个采样周期内应用两个非零电流矢量，且通过网侧复功率的负共轭控制系统稳定。比较文献[18]与表4的有功与无功功率纹波可知，本文所提双矢量MPDPC控制下的网侧功率纹波系数更小，且网侧电流的总谐波失真更低，因此本文所提出的双矢量MPDPC具有更好的稳态性能。分析文献[18]的动态性能可知，当系统功率在600 W与1 000 W之间转换时，有功功率恢复时间更短，对比分析图9中直流侧电压的变化情况，文献[18]所提控制策略具有更优的动态性能。

表4 满载状态下三种方法功率纹波对比

参数变化	DPC	单矢量 MPDPC	双矢量 MPDPC
网侧有功功率纹波p_r/W	1 000	660	440
网侧无功功率纹波q_r/Var	1 200	600	420

5 结论

传统DPC控制下三相CSR网侧功率脉动分量较大，且需要滞环比较器和开关表，从而影响了系统的稳态和动态性能，因此本文提出了面向三相CSR双矢量MPDPC控制策略，通过仿真验证得到如下结论。

(1) 在相同开关频率下，采用双矢量MPDPC控制策略，网侧有功、无功功率和直流侧电压具有更小的脉动，且网侧电流谐波含量仅为1.42%。

(2) 双矢量MPDPC控制策略具有更好的动态响应性能，当负载在满载与半载功率间切换时，直流侧电压过冲和低冲分别为15 V和18 V，恢复时间分别为11 ms和9 ms，显著优于DPC和单矢量MPDPC两种控制策略。
