电气工程学报, 2021, 16(4): 143-150 doi: 10.11985/2021.04.018

电力电子与电力传动

三相Vienna整流器改进载波脉宽调制策略*

陈岚,1,2, 肖蕙蕙,1,2, 郭强,1,2, 向文凯,1,2

1.重庆理工大学电气与电子工程学院 重庆 400054

2.重庆市能源互联网工程技术研究中心 重庆 400054

Modified Carrier-based Pulse Width Modulation Strategy for Three-phase Vienna Rectifier

CHEN Lan,1,2, XIAO Huihui,1,2, GUO Qiang,1,2, XIANG Wenkai,1,2

1. School of Electrical and Electronic Engineering, Chongqing University of Technology, Chongqing 400054

2. Chongqing Energy Internet Engineering Technology Research Center, Chongqing 400054

通讯作者: * 郭强,男,1984年生,博士,讲师。主要研究方向为大功率整流器、改进逆变器、汽车电子等。E-mail：guoqiang@cqut.edu.cn

收稿日期: 2021-09-8   修回日期: 2021-11-12

基金资助: * 重庆市教委科学技术研究.  KJQN202001128
重庆理工大学研究生创新重点.  clgycx20201004

Received: 2021-09-8   Revised: 2021-11-12

作者简介 About authors

陈岚,女,1998年生,硕士研究生。主要研究方向为大功率整流器及控制技术等。E-mail： 1335083504@qq.com

肖蕙蕙,女,1964年生,博士,教授。主要研究方向为电力电子传动、新能源发电与控制等。E-mail： xhh@cqut.edu.cn

向文凯,男,1996年生,硕士研究生。主要研究方向为大功率整流器及控制技术等。E-mail： 1334967843@qq.com

摘要

考虑到滤波电感、开关器件寄生参数和控制延迟等影响因素,整流器可能工作于非单位功率因数状态。此时,整流器若采用传统基于载波的脉宽调制(Carrier-based pulse width modulation, CB-PWM)策略,则会产生电压电流极性不一致的区域,进而导致开关管误动作、降低整流器性能。为此,基于传统CB-PWM策略提出一种改进载波脉宽调制策略(Modified carrier-based pulse width modulation, MCB-PWM)来改善整流器过零点畸变现象。首先,基于三相Vienna整流器工作原理,建立两相旋转(d-q)坐标系下的数学模型;其次,详细分析传统CB-PWM策略引起网侧电流过零点处波形畸变的原因,设计补偿措施,给出所提MCB-PWM策略的具体原理;此外,结合传统双闭环控制,形成系统整体控制框图;最后,利用Matlab/Simulink仿真,将传统CB-PWM策略与所提MCB-PWM策略进行对比,结果表明,所提MCB-PWM策略能显著改善输入电流过零点畸变现象,理论分析的正确性和有效性得到了验证。

关键词： Vienna整流器 ; 过零点畸变 ; CB-PWM ; Simulink仿真

Abstract

Considering the influence factors such as filter inductance, parasitic parameters of switching devices and control delay, so the rectifier may work in the state of non-unity power factor. At this time, if the rectifier adopts the traditional carrier-based pulse width modulation (CB-PWM) strategy, an area with inconsistent voltage and current polarity will be generated, which may cause the switching tubes to malfunction and the performance of the rectifier to decrease. For this reason, a modified carrier-based pulse width modulation strategy (MCB-PWM) is proposed based on the traditional CB-PWM strategy to improve the zero-crossing distortion of the rectifier. First, based on the working principle of the three-phase Vienna rectifier, a mathematical model is established in a two-phase rotating (d-q) coordinate system; secondly, the causes of waveform distortion at the grid-side current zero-crossing point caused by the traditional CB-PWM strategy is analyzed in detail, the compensation measure is designed, and the specific principle of the MCB-PWM strategy is given; in addition, the overall control block diagram of the system is formed by combining the traditional double closed-loop control; finally, the traditional CB-PWM strategy is compared with the MCB-PWM strategy by the simulation in Matlab/Simulink. The results show that the input current zero-crossing distortion phenomenon can be significantly improved by using the MCB-PWM strategy, and the correctness and effectiveness of the theoretical analysis are verified.

Keywords： Vienna rectifier ; zero-crossing distortion ; CB-PWM ; Simulink simulation

PDF (1097KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

陈岚, 肖蕙蕙, 郭强, 向文凯. 三相Vienna整流器改进载波脉宽调制策略*. 电气工程学报[J], 2021, 16(4): 143-150 doi:10.11985/2021.04.018

CHEN Lan, XIAO Huihui, GUO Qiang, XIANG Wenkai. Modified Carrier-based Pulse Width Modulation Strategy for Three-phase Vienna Rectifier. Journal of Electrical Engineering[J], 2021, 16(4): 143-150 doi:10.11985/2021.04.018

1 引言

电能质量要求日益升高,其中作为重要指标之一的谐波含量标准也相应提升。目前,抑制谐波主要是通过采用高功率因数的整流器来实现。三电平PWM整流器作为整流器发展的核心方向,相比传统两电平PWM整流器,交流侧电压电平数增多,网侧电流谐波含量低[1,2,3]。三相Vienna整流器因其具有较低的输入电流畸变率、开关器件电压应力小、可靠性高、效率高等优点而倍受重视[4,5,6]。

Vienna整流器的谐波性能与其调制策略息息相关[7]。为此,一些学者对其进行了相应研究[8,9,10,11],文献[8,9]重点分析了Vienna整流器的空间矢量脉宽调制(Space vector pulse width modulation, SVPWM)技术,提出三电平向两电平等效转换的方法,虽直观、易于数字实现,但其与基于载波的脉宽调制(Carrier-based pulse width modulation, CB-PWM)相比,过程繁琐、计算复杂;文献[10]提出利用补偿电压分量注入法来实现对中点电位平衡的控制;文献[11]通过叠加零序分量实现正弦脉宽调制(Sinusoidal pulse width moolulation, SPWM)和空间矢量SVPWM调制的等效,降低了一定的计算复 杂度。

上述有关Vienna整流器调制策略的研究主要分为正弦脉宽调制(SPWM)、基于载波的脉宽调制(CB-PWM)和空间矢量脉宽调制(SVPWM)三类,这些调制策略在实现时理论上均须满足Vienna整流器稳定运行的重要前提条件,即整流器各相交流侧电压极性必须与对应相输入电流极性一致[12,13]。然而,现有文献大多忽略交流侧电感上的压降,近似认为整流器输入电压与交流侧电压相同后,再衡量重要前提条件。但在实际电路中,有时滤波器的压降较大不能忽略且硬件电路的实际控制信号存在延迟,这些影响因素都将导致电流在过零点处违背电压电流极性一致的前提,使输入电流产生畸变,引起谐波含量增高,整流器性能降低。

目前,国内外已有相关文献对变换器的过零点畸变问题进行研究[14,15,16,17,18,19,20]。文献[14]基于SPWM提出一种占空比前馈干预的方法,解决了三相四线制Vienna整流器输入电流在过零点处的畸变问题;文献[15]基于SVPWM策略,提出通过优化输入电流过零点附近扇区内冗余矢量的分配来避免Vienna整流器输入电流的过零点畸变;文献[16]针对带LCL滤波器的Vienna整流器,提出注入三个偏置电压的三层不连续PWM方法,消除不同功率因数和低通滤波器引起的电流过零失真;文献[17]提出一种在电网电压过零点前,交换单相逆变器低频支路控制信号的电流过零点畸变消除方案;文献[18]针对单相H桥逆变器,提出一种混合BCM策略,通过在电压过零区域重新排列驱动信号,将电感电流的三角波形修整为四边形,减轻了过零失真;文献[19]提出一种新的混合峰值电流控制策略,有效抑制了微型光伏并网逆变器输出电流的过零点畸变;文 献[20]针对非隔离型H6桥单相光伏逆变器,提出一种具有无功补偿功能的分段调制策略来改善电流过零点畸变;文献[21]提出一种占空比前馈补偿的数字控制,改善了有源功率因数校正系统电流的过零点畸变。上述研究多集中于逆变器的电流过零处失真,少量Vienna整流器的文献也仅专注于SPWM与SVPWM方面,有关CB-PWM的研究极少且不 系统。

为此,本文针对三相Vienna整流器,提出一种基于载波实现的改进脉宽调制策略(Modified carrier-based pulse width modulation, MCB-PWM)来改善过零点畸变。首先,通过Vienna整流器工作原理的分析,建立d-q坐标系下的数学模型;其次,详细分析电流过零点畸变的原因,并提出MCB-PWM策略加以改善;再者,基于d-q轴数学模型采用传统双闭环PI控制,形成一整套控制策略;最后,通过传统CB-PWM与MCB-PWM的仿真比较,验证了所提调制策略的正确性和有效性。

2 Vienna整流器工作原理及数学模型

三相三电平Vienna整流器拓扑结构如图1所示。其中Ea、Eb、Ec分别为A、B、C相电网电压;ia、ib、ic为对应相输入电流;R为滤波电感和线路的等效电阻;L为滤波电感;Sj1、Sj2(j=a, b, c)为三相电路上下IGBT开关管,上下管状态互补;C1、C2分别为直流侧上下滤波电容,C1=C2=C;Rload为阻性负载。

图1

新窗口打开| 下载原图ZIP| 生成PPT

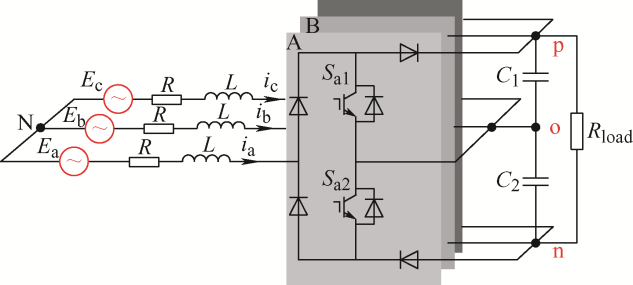

图1   三相Vienna整流器拓扑结构


由图1可见,A、B、C三相具有相同的电路结构,故以A相为例分析整流器的单相工作模态。此时设置分析前提：① 三相输入电压平衡且无畸变;② 整流器以单位功率因数状态工作;③ 电感电流处于连续导电模式(Continuous conduction mode, CCM)的电路模态;④ 开关频率远大于基波频率;⑤ 直流侧上下电容均压;⑥ 不计开关管的高频谐波分量。根据输入电压极性,A相电路状态可分为两类：Ea>0和Ea<0,电流走向相反。下面仅分析Ea>0的情况,如图2所示。根据开关管Sj1、Sj2开关状态,又可将其细分为两种模态,如图2a、2b所示,其状态分别如下：① Ea>0,Sj1导通、Sj2关断,桥臂电压VAo=O(0电平);② Ea>0,Sj1关断、Sj2导通,桥臂电压VAo=P(Udc/2电平)。

图2

新窗口打开| 下载原图ZIP| 生成PPT

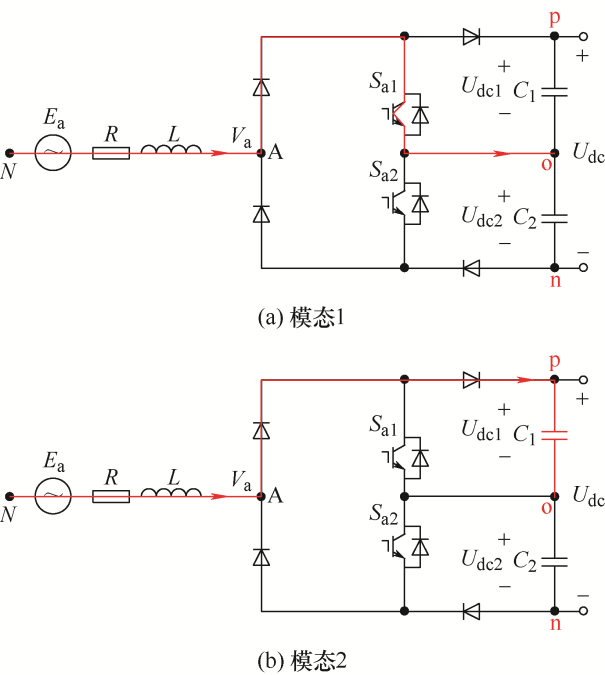

图2   Vienna单相工作原理分析图(Ea>0)


在三相输入电压平衡系统中,有

${U_{{\rm{dc}}1}}{\rm{ = }}{U_{{\rm{dc}}2}}{\rm{ = }}\frac{{{U_{{\rm{dc}}}}}}{2}$

经上述电路原理分析,易得其旋转坐标系下数学模型为

$\left\{ \begin{array}{l} {u_{\rm{d}}} = L\frac{{d{i_{\rm{d}}}}}{{dt}} + R{i_d} - \omega L{i_{\rm{q}}}{\rm{ + }}\frac{{{U_{{\rm{dc}}}}}}{2}{S_d}\\ {u_{\rm{q}}} = L\frac{{d{i_{\rm{q}}}}}{{dt}} + R{i_{\rm{q}}}{\rm{ + }}\omega L{i_{\rm{d}}}{\rm{ + }}\frac{{{U_{{\rm{dc}}}}}}{2}{S_{\rm{q}}}\\ 0 = C\frac{{d{U_{dc}}}}{{dt}} - \frac{3}{2}{S_d}{i_{\rm{d}}} - \frac{3}{2}{S_{\rm{q}}}{i_{\rm{q}}}{\rm{ + }}2{i_{\rm{o}}} \end{array} \right.$

式中,ud、uq为Ea、Eb、Ec的d-q轴坐标分量;id、iq为ia、ib、ic的d-q轴坐标分量;Sd、Sq为开关函数Sa、Sb、Sc的d-q轴坐标分量。

由式(2)可见,d-q坐标系下的系统非线性、强耦合,故本文整体设计里的双闭环即基于式(2),从尽量消除耦合影响角度出发的。

3 调制策略分析

3.1 传统CB-PWM策略

忽略网侧电压在滤波电感上的压降,可得Vienna整流器基于载波脉宽调制方法中的三相参考电压Varef、Vbref、Vcref可表示为

$\left\{ \begin{array}{l} {V_{{\rm{aref}}}} = {V_{\rm{m}}}\cos (2{\rm{\pi }}ft)\\ {V_{{\rm{bref}}}} = {V_{\rm{m}}}\cos (2{\rm{\pi }}ft - 120^\circ )\\ {V_{{\rm{cref}}}} = {V_{\rm{m}}}\cos (2{\rm{\pi }}ft + 120^\circ ) \end{array} \right.$

式中,Vm为三相参考电压的幅值,f为三相电网电压的频率。

传统SPWM方法直接将三相正弦参考电压信号与三角载波进行比较生成PWM波,但调制基波电压的幅值最高也仅达直流电压的83.6%,故本文为提高直流电压的利用率且不影响输出电流的谐波特性,采用常用的3次谐波注入法加以改善,理论上能将电压利用率提高到99%左右。

三相Vienna系统的三次谐波Voffset表达式为

${V_{{\rm{offset}}}}{\rm{ = }}\frac{{{V_{{\rm{ref}}\max }} + {V_{{\rm{ref}}\min }}}}{2}$

其中Vref, max,Vref, min表达式如下

$\left\{ \begin{array}{l}{V_{{\rm{ref}}\max }} = \max \left[ {{V_{{\rm{aref}}}},{V_{{\rm{bref}}}},{V_{{\rm{cref}}}}} \right]\\{V_{{\rm{ref}}\min }} = \min \left[ {{V_{{\rm{aref}}}},{V_{{\rm{bref}}}},{V_{{\rm{cref}}}}} \right]\end{array} \right.$

三次谐波注入后的调制波Varef, offset、Vbref, offset、Vcref, offset如式(6)所示

$\left[ \begin{array}{l} {V_{{\rm{aref, offset}}}}\\ {V_{{\rm{bref, offset}}}}\\ {V_{{\rm{cref, offset}}}} \end{array} \right] = \left[ \begin{array}{l} {V_{{\rm{aref}}}}\\ {V_{{\rm{bref}}}}\\ {V_{{\rm{cref}}}} \end{array} \right] + {V_{{\rm{offset}}}}$

调制波与三角载波比较的波形如图3所示,此时调制波呈现马鞍波。

图3

新窗口打开| 下载原图ZIP| 生成PPT

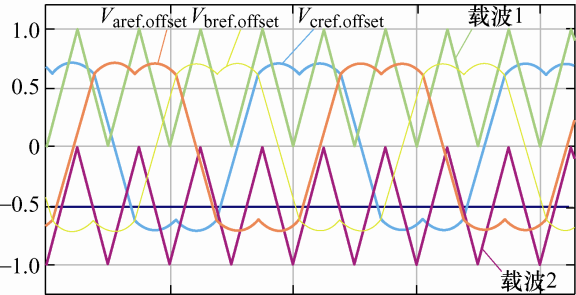

图3   三次谐波注入调制波后与载波比较


3.2 MCB-PWM调制策略

要保证Vienna整流器的正常运行,输入电压与电流极性相同是必要前提。然而,由于整流器电感、电阻和二极管性能等原因,整流器本身不可能完全工作在单位功率因数情况下。在非单位功率因数、大功率运行情况下,整流器若采用传统的CB- PWM,会产生违背正常运行前提的区域。如图4中的区域A所示,该区域主要由两部分组成：① 此时输入电流易受干扰,输入侧电感上的压降不能忽略,故电网电压Ex和整流器交流侧输入电压Vxref存在相位差θz;② 随功率因数的超前或滞后,网侧电流零点相应前后移动,产生功率因数偏移角θpf。这时,将会引起大量的谐波干扰。因此,需要先量化θz与θpf,即量化区域A,再设计相应的补偿措施。

图4

新窗口打开| 下载原图ZIP| 生成PPT

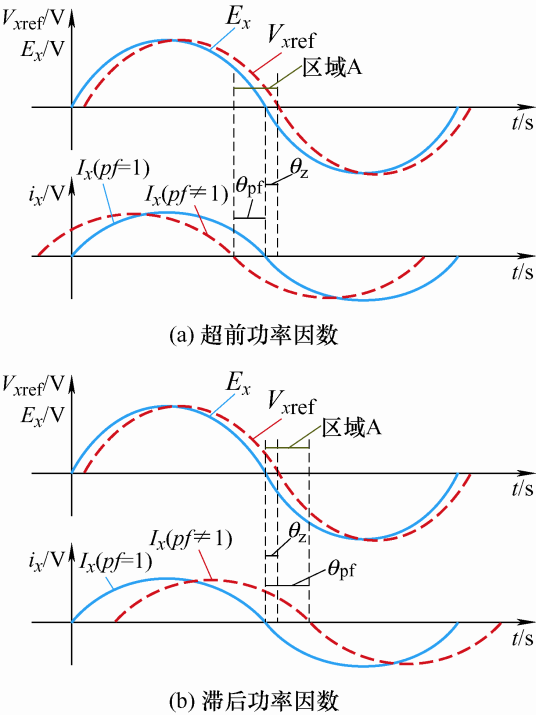

图4   电压电流相位关系图


步骤1：有关阻抗偏移角θz的求解。交流侧局部电路等效结构如图5所示。这里只考虑滤波器的阻抗。

图5

新窗口打开| 下载原图ZIP| 生成PPT

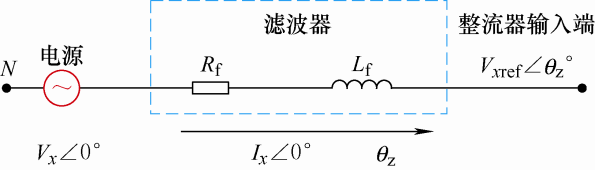

图5   交流侧局部电路等效图


分析图5的电路原理,有

${I_x}\angle 0^\circ = \frac{{{V_x}\angle 0^\circ - {V_{x{\rm{ref}}}}\angle {\theta _z}^\circ }}{{{R_{\rm{f}}} + j2{\rm{\pi }}{f_{\rm{s}}}{L_{\rm{f}}}}}{\rm{ }}\;\;\;\;{\rm{ }}x = {\rm{a,}}\;{\rm{b,}}\;{\rm{c}}$

式中,Rf、Lf分别为滤波器的等效电阻和电感。

将式(7)整理成如下形式

${V_{x{\rm{ref}}}}\angle {\theta _{\rm{z}}}^\circ {\rm{ = }}{R_{\rm{e}}} + j{I_{\rm{m}}}$

进而,可得阻抗偏移角θz的计算式

${\theta _{\rm{z}}}{\rm{ = arctan}}(\frac{{{I_{\rm{m}}}}}{{{R_{\rm{e}}}}})$

其中实部Re和虚部Im表达式为

$\left\{ \begin{array}{l}{R_{\rm{e}}} = ({V_x} - {R_{\rm{f}}}{I_x})\\{I_{\rm{m}}} = - {I_x} \cdot j2{\rm{\pi }}{f_{\rm{s}}}{L_{\rm{f}}}\end{array} \right.$

步骤2：有关功率因数偏移角θpf的求解。由相关原理知其计算公式如下

${\theta _{{\rm{pf}}}} = \arccos (\sqrt {\frac{{I_{\rm{q}}^2}}{{I_{\rm{q}}^2 + I_{\rm{d}}^2}}} )$

步骤3：有关补偿策略的提出。本文暂且忽略阻抗角θz的影响,仅考虑电网电压与三相输入电流的相位差,即设置在滞后功率因数情况下,此时区域A=θpf。为降低过零点处输入电流总谐波畸变率(Total harmonic distortion, THD),本文在电流过零点附近出现的区域(电压电流极性相反的区域)内,将三相参考调制电压Varef, offset、Vbref, offset、Vcref, offset置零,因此需要在一个工频周期出现的多个“区域A”对应增加恰当的补偿调制电压。补偿策略的数学表达式如式(12)所示

${V_{x{\rm{ref, offset, comp}}}} = {V_{x{\rm{ref, offset}}}} + {V_{{\rm{comp}}}}{\rm{ }}\;\;\;\;{\rm{ }}x{\rm{ = a,}}\;{\rm{b,}}\;{\rm{c}}$

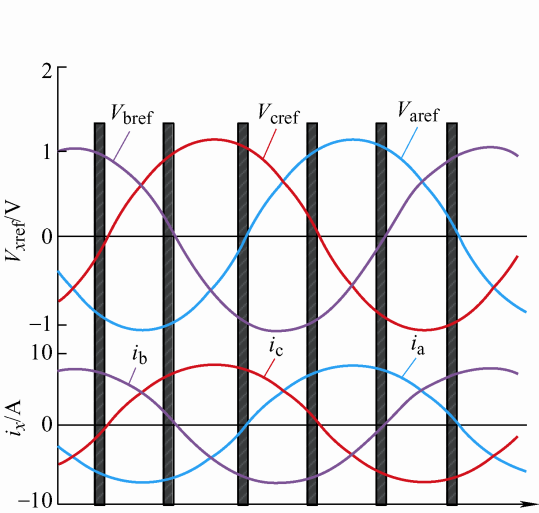

三相电流出现的六个过零点补偿区域如图6所示。经分析,六个补偿区域对应的补偿分量Vcomp如表1所示。

图6

新窗口打开| 下载原图ZIP| 生成PPT

图6   一周期内单位功率因数时补偿区域示意图


表1   补偿角度范围及补偿电压Vcomp

补偿区域补偿角度补偿大小
10°-θpfVcomp=-Varef, offset
260°-60°+θpfVcomp=-Vrcref, offset
3120°-120°+θpfVcomp=-Vbref, offset
4180°-180°+θpfVcomp=-Varef, offset
5300°-300°+θpfVcomp=-Vcref, offset
6360°-360°+θpfVcomp=-Vbref, offset

新窗口打开| 下载CSV


4 Vienna整流器整体控制框图

三相Vienna整流器采用MCB-PWM的基础上,结合传统PI双闭环形成系统整体控制框图如图7所示。电压外环的主要作用是控制整流器直流侧电压稳定,电流内环的主要作用是按外环输出的指令进行电流控制。

图7

新窗口打开| 下载原图ZIP| 生成PPT

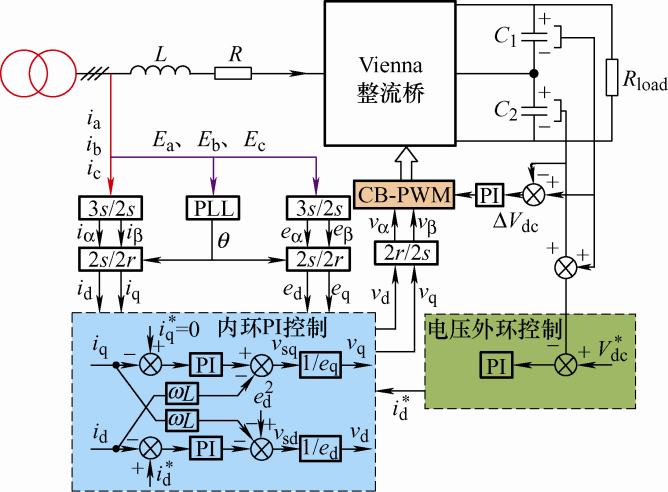

图7   整体控制框图


为实现单位功率因数运行,设置q轴电流参考值iq*=0。将电压外环比例、积分系数分别设置为KvP=0.5、KvI=5;电流内环比例、积分系数分别设置为KiP=0.3、KiI=8。

5 仿真分析及验证

为验证本文所提策略的正确性,根据系统整体控制框图,在Matlab/Simulink仿真系统中搭建仿真模型,对比调制策略改进前后输入电流畸变情况。仿真参数如表2所示。

表2   仿真参数

参数数值
网侧电压有效值Ex(x=a, b, c)/V80
电网频率f/Hz50
网侧电感Lx(x=a, b, c)/mH2.89
网侧电阻Rx(x=a, b, c)/Ω0.1
直流侧电容Cx(x=1, 2)/μF2 200
直流侧电压Udc/V200/250
开关频率fs/kHz20
负载电阻Rload/Ω50/25

新窗口打开| 下载CSV

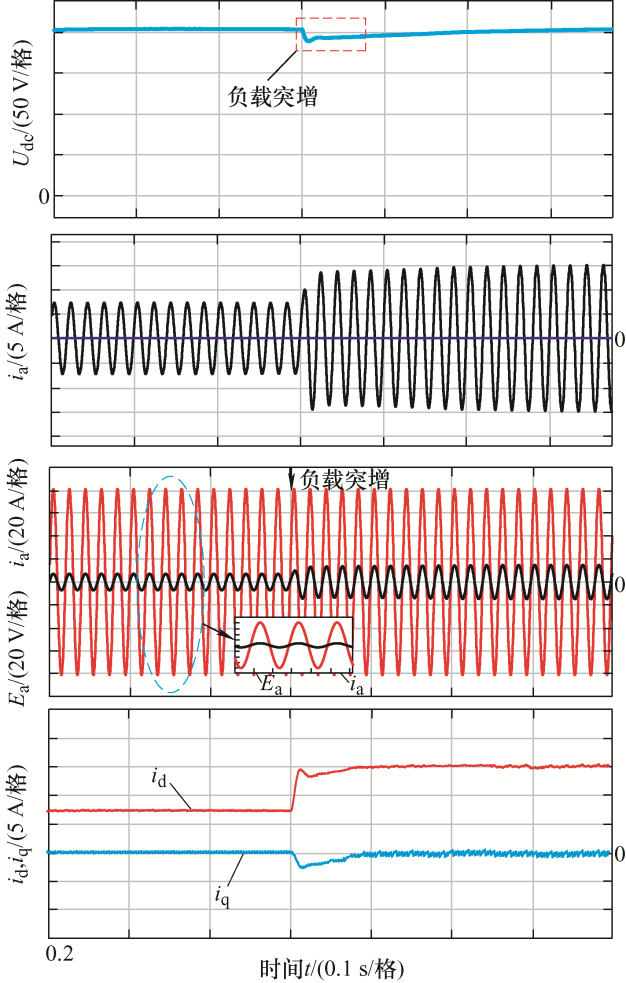

在d-q旋转坐标系下的Vienna整流器数学模型及常规双闭环PI控制下,进行负载突变试验。设置系统直流侧输出电压给定值Udc*=200 V,在t=0.5 s时,负载由50 Ω突变为25 Ω,得到整流器负载突变仿真波形如图8所示。负载突增时,系统输出电压Udc大约需要4个工频周期的调节时间过渡并稳定到给定值200 V;负载突增时,A相输入电流ia经过短暂的调节时间能过渡到新稳态,且电流正弦度良好,d轴输入电流id能过渡到新的期望值并保持稳定,q轴输入电流iq在负载突变后仍能保持在零值附近;在不同负载稳定运行过程中,电网电压Ea与输入电流ia几乎保持同相位,实现了高功率因数运行。综上表明,本文所提三相Vienna整流器系统稳态、动态特性良好。

图8

新窗口打开| 下载原图ZIP| 生成PPT

图8   负载突增时直流侧电压及A相输入电流动态波形

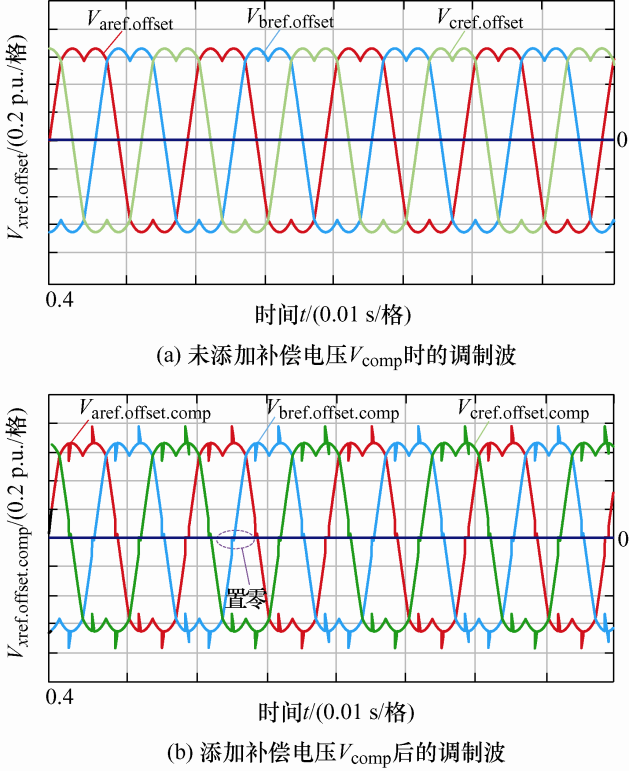

在整流器控制稳定的前提下,分别采用传统CB-PWM策略及本文所采用的增加补偿分量后的MCB-PWM策略所对应的三相调制电压波形,如图9所示。由图9可见,增加补偿分量后,调制波在相应过零点区间保持零值,验证了本文按照表1所添加补偿电压值的正确性。如图9b中虚线框区域即是B相调制波某一置零区域,这些区域可使整流器因开关器件等因素导致非单位功率因数运行时产生的过零点畸变问题得以解决,消除电压电流极性不一致的区域,最终保证整流器的正常运行。

图9

新窗口打开| 下载原图ZIP| 生成PPT

图9   补偿前后调制波波形


为直观反映本文所提MCB-PWM算法的正确性及改善电流过零点畸变的有效性,设置两组参数进行验证,即Udc=200 V、Rload=50 Ω;Udc=250 V、Rload=50 Ω。分别在两组参数下将MCB-PWM策略与传统CB-PWM策略进行比较,仿真结果如图10、11所示。

图10

新窗口打开| 下载原图ZIP| 生成PPT

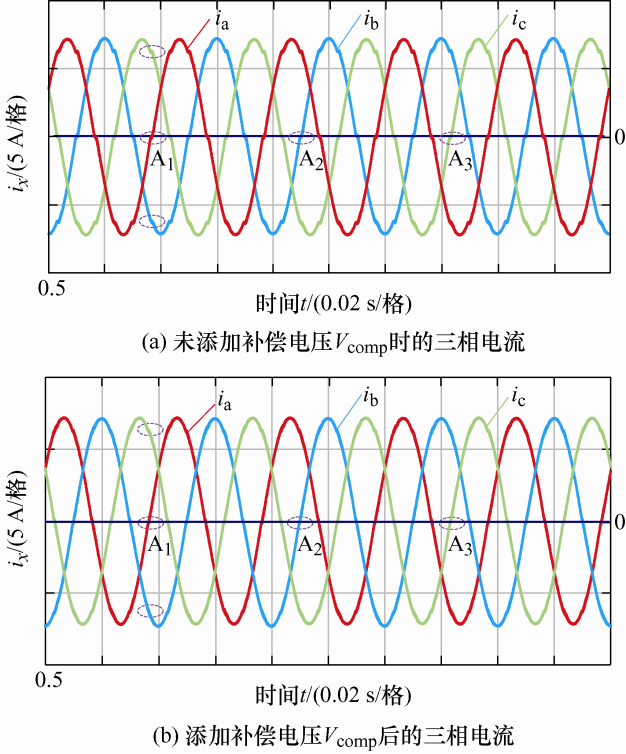

图10   Udc=200 V,补偿前后三相电流波形


图11

新窗口打开| 下载原图ZIP| 生成PPT

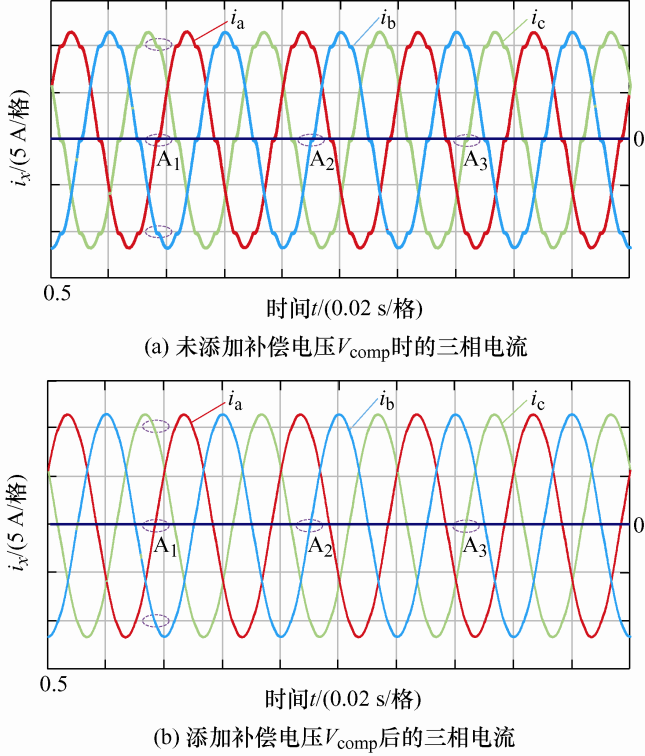

图11   Udc=250 V,有无补偿电压时三相电流波形


图10、11中区域A1、A2、A3分别代表A、B、C三相电流ia、ib、ic的某一过零点区域。由图10a、11a可见,传统CB-PWM策略所得的三相输入电流在过零点处均出现畸变现象,这是由于单位功率因数下,未添加补偿电压Vcomp时,电源与整流器网侧电压存在相位差,从而产生了电压电流极性不一致的区域。由图10b、11b可见,按照表1添加补偿电压Vcomp后,三相电流在过零点处的畸变程度得到减轻,电流波形的平滑性得到了显著提升,验证了本文所提调制策略的正确性。

6 结论

本文通过对Vienna整流器工作原理的分析,建立了d-q坐标系下的数学模型。针对整流器处于非单位功率因数运行状态下,运用传统基于载波的脉宽调制策略(CB-PWM)时三相电流过零点处畸变率高的问题,提出添加补偿电压分量加以改善,并经理论分析、推导、计算出了补偿角度区间及相应的补偿电压值。仿真结果表明,本文所提MCB-PWM策略具有以下优势。

(1) 能有效改善三相输入电流过零点处波形的平滑性,进而降低电流总谐波畸变率。

(2) 算法简单且易于衍生至其他Vienna型整流器拓扑结构。
