1 引言
并网变流器作为分布式能源同电网间的关键接口,受公共耦合点(Point of common coupling,PCC)电压谐波和时变的电网阻抗影响,并网变流器与弱电网所构成的级联系统面临宽频率范围谐波振荡甚至系统失稳的风险[1 ,2 ,3 ] ,因此提升并网接口变流器输出电流质量及系统稳定性具有重要意义[4 ] 。
电网电压谐波扰动会通过并网变流器输出滤波器产生相应的谐波电流响应,恶化进网电流质量,已有文献主要通过提升电流控制器的幅值增益[5 ,6 ,7 ,8 ] 或引入电网电压前馈补偿[9 ,10 ,11 ,12 ,13 ,14 ,15 ] 获得较高幅值的并网变流器输出阻抗Z o ,以增强并网系统抗电网电压谐波扰动能力。然而,相关改进控制方法会恶化输出阻抗的相频特性,使得Z o 落于(-90°,+90°)之外,即Z o 呈现负阻、有源特性[16 ] ,不利于提升并网变流器对电网阻抗的适应能力。
从电流控制器优化设计出发,文献[5 ]提出采用多谐波准谐振控制器以减小进网电流低次谐波分量,但易于使得并网变流器输出阻抗Z o 在谐波频率处表现为负阻特性[6 ] 。附加相角补偿的谐波准谐振控制通过在各次谐波频率处设置零点使得Z o 的相频曲线落于(-90°,+90°),避免了感性电网阻抗下并网系统失稳风险[7 ,8 ] 。虽然相关谐振控制器可以有效改善并网系统闭环跟踪的稳态精度,但是相关控制算法对电网电压频率变化较为敏感,数字离散化实现较为繁琐。
基于前馈补偿原理,引入PCC电压前馈通路可以抵消电压谐波扰动的不利影响,加快系统动态响应速度。文献[9 ]指出PCC电压全前馈虽然显著提升了输出阻抗Z o 的幅值,但前馈通路中微分项的存在易于引入更多的中高频谐波,在此基础上,传统的PCC电压单位比例前馈较好地保留了全前馈对Z o 的低频段幅频特性的贡献,得到了广泛应用[10 ] 。然而,较高的前馈通路增益会恶化Z o 的相频特性,文献[11 ]进一步提出了PCC电压加权比例前馈,通过选取合适的前馈增益实现Z o 幅频和相频特性的折衷,提升了并网变流器对电网感抗的适应能力。文献[12 ,13 ,14 ]采用谐波准谐振控制器提取PCC电压中的低次谐波分量,并分别采用有限的谐振控制器个数、前馈环路参数优化设计、自适应前馈方法改善弱电网下并网系统的稳定性。文献[15 ]提出了基于桥臂电压多重采样的电网电压前馈补偿方案,移除了PCC电压前馈中的电网阻抗压降,有效消除了前馈通路的正反馈作用,但仅适用于单L滤波的并网变流器控制。值得指出的是,现有PCC电压前馈方案较多侧重于Z o 在低频段幅相特性的改善,其对并网变流器高阶滤波器谐振峰的阻尼影响仍有待进一步分析[17 ,18 ] 。
针对弱电网下并网系统宽频谐振及稳定性问题,现有文献中电网电压前馈补偿方案在实现对电网阻抗适应能力和抗谐波干扰能力时仍较为复杂。本文基于级联系统阻抗模型提出了一种新型电网电压分频段前馈补偿策略,包括减小电网电压前馈低频分量的增益和延迟,增加电网电压前馈高频分量的延迟,并给出了前馈通路数字滤波器参数的详细设计方法,其在实现并网变流器全频段输出阻抗模值提升的同时,保证并网变流器输出阻抗相频落于(-90°,+90°),较好地兼顾了并网变流器抗电网电压谐波扰动能力和对电网阻抗的适应能力,实现了并网变流器同弱电网端口阻抗的匹配。基于Matlab/Simulink的仿真和试验结果验证了本文所提前馈补偿策略的有效性。
2 电网电压单位比例前馈的负面影响

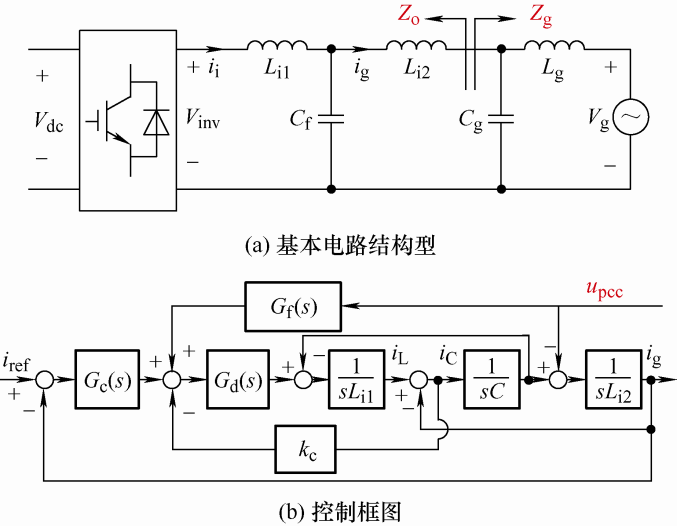

图1 给出了并网变流器的典型电路结构及控制框图,相关参数见表1 。其中,L i1 、Cf 、L i2 组成LCL滤波器,L g 和C g 构成电网阻抗Z g ,直流母线电压V dc 经过正弦脉宽调制(Pulse width modulation, PWM)得到桥臂电压V inv ,经LCL滤波器得到进网电流i g 注入阻抗为Z g 的弱电网,i ref 为电流基准,u pcc 为并网点电压,k c 为电容电流有源阻尼系数,G f 为电网电压前馈通路传递函数,G c 为电流比例积分调节器(k p +k i /s ),其参数设计依据文献[19 ],如式(1)所示。G d 为数字控制延迟,包含半拍采样延迟和半拍PWM装载延迟[20 ] ,如式(2)所示
(1) $\left\{ \begin{array}{l}{k_{\rm{p}}} = \frac{1}{2}\left( {{L_1} + {L_2}} \right){f_{\rm{s}}}\\{k_{\rm{i}}} = {k_{\rm{p}}} \cdot \frac{{{f_{\rm{s}}}}}{9}\end{array} \right.$
(2) ${G_{\rm{d}}} = exp\left( { - \lambda {T_{\rm{s}}}s} \right)$
图1
式中,k p 为比例增益,k i 为积分系数,λ 为数字控制延迟拍数,T s 为控制周期。
(3) ${Z_{\rm{o}}} = - \frac{{{u_{{\rm{pcc}}}}}}{{{i_{\rm{g}}}}} = \frac{{{s^3}{L_{{\rm{i1}}}}{L_{{\rm{i2}}}}{C_{\rm{f}}} + {s^2}{L_{{\rm{i2}}}}{C_{\rm{f}}}{G_{\rm{d}}}{k_{\rm{c}}} + s{L_{{\rm{i1}}}} + s{L_{{\rm{i2}}}} + {G_{\rm{c}}}{G_{\rm{d}}}}}{{{s^2}{L_{{\rm{i1}}}}{C_{\rm{f}}} + s{C_{\rm{f}}}{G_{\rm{d}}}{k_{\rm{c}}} + 1 - {G_{\rm{f}}}{G_{\rm{d}}}}}$

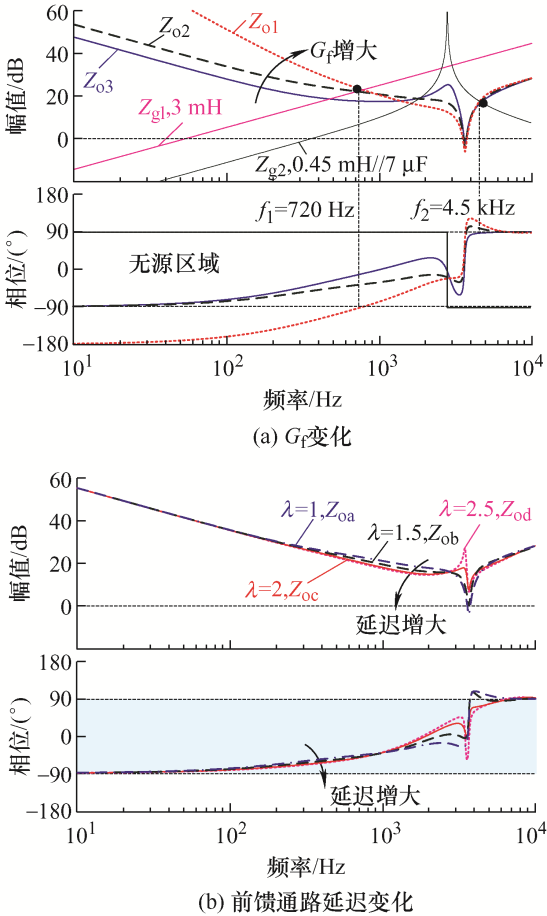

图2 a给出了表1 所示并网变流器在一拍控制延迟下(λ =1)电网电压前馈系数G f 变化时输出阻抗的伯德图。当采用传统电网电压单位比例前馈时(G f =1),Z o1 的幅频曲线在低频段(<1 kHz)模值较高,具有较强的抗电网电压基波及低次谐波干扰能力,有助于基波电流跟踪的稳态精度提升,但Z o1 的相频曲线在低频段位于(-90°,+90°)之外,即Z o1 实部为负,呈现有源特性[16 ] 。当电网感抗较大时,如Z g1 (L g =3 mH,对应短路比为10)条件下,根据级联系统阻抗稳定性判据可知并网系统易于在幅频曲线交截频率f 1 (720 Hz)处产生谐波振荡[21 ,22 ] 。
图2
当不采用单位比例前馈时(G f =0),Z o3 的幅频特性在低频段模值有所下降,抗电网电压谐波干扰能力差,但Z o3 相频特性相较于Z o1 有较大改善,全部落于(-90°,+90°)内,表明Z o3 实部在全频段内为正,对复杂电网阻抗适应性强。若改变前馈系数,如G f =0.5,可实现输出阻抗幅相特性的折衷,但Z o2 在LCL滤波器谐振频率附近阻抗模值较低,且相位大于90°,即表现为负阻特性,不利于高次谐波 (如f 2 附近)的抑制及容性电网阻抗的接入(如图2 a中Z g2 )。
图2 b给出了电网电压前馈通路延迟λ 变化时输出阻抗的伯德图,随着延迟逐渐增大,输出阻抗在低频段幅值和相位都略有下降,表明减小低频分量前馈延迟有助于系统抗谐波干扰能力和稳定性的提升。而输出阻抗中高频段幅相特性随着控制延迟变化较为复杂,当λ 增加至2时,幅相特性较为理想,输出阻抗相频曲线落于(-90°,+90°)内,呈现无源特性,但当λ 增加至2.5时,输出阻抗幅相变化较为剧烈,不利于中高频谐振分量的抑制。
3 电网电压前馈分频段补偿策略
3.1 前馈补偿策略的提出
根据第2节分析可知,相较于传统电网电压单位比例前馈(G f =1)而言,略微降低前馈通路增益可兼顾并网变流器的输出阻抗模值大小和对电网阻抗的适应能力,降低电网电压前馈低频分量的延迟有助于提升输出阻抗低频段的幅值和相角,合理增加电网电压前馈中高频分量的延迟有助于改善并网变流器输出阻抗在LCL滤波器固有谐振频率f r 附近的幅相特性。

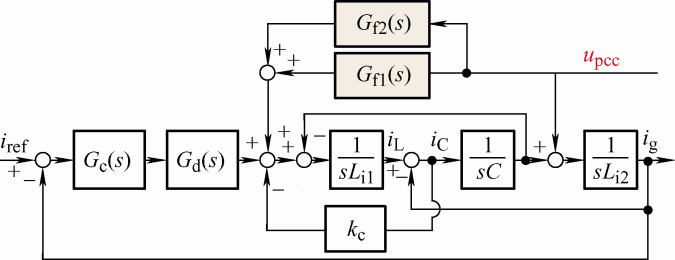

基于此,本文提出对电网电压前馈补偿环节进行改进,构建了如图3 所示基于数字滤波器的分频段前馈补偿策略,其采用式(4)所示的一阶惯性环节G f1 提取电网电压低频分量,并相应减小低频分量的控制延迟,采用式(5)所示的二阶高通滤波器G f2 提取电网电压中高频分量,并相应增加中高频分量前馈通路的控制延迟。
(4) ${G_{{\rm{f1}}}} = {k_1} \cdot \frac{1}{{1 + \frac{s}{{{\omega _1}}}}} \cdot exp\left( { - {\lambda _1}{T_{\rm{s}}}s} \right)$
(5) ${G_{{\rm{f2}}}} = {k_{\rm{2}}} \cdot \frac{{{s^2}}}{{{s^2} + {\omega _{\rm{h}}}s + {\omega _{\rm{h}}}^2}} \cdot exp\left( { - {\lambda _2}{T_{\rm{s}}}s} \right)$
图3
式中,k 1 、k 2 分别决定并网耦合点电压u pcc 的低频和中高频分量前馈通路的增益,ω l 、ω h 分别为低通、高通滤波器转折角频率,λ 1 、λ 2 分别为低频和中高频分量前馈通路的数字控制延迟拍数。
3.2 前馈补偿参数设计方法
电网电压低频分量前馈通路G f1 用以抵消u pcc 中低次谐波电压的不利影响,涉及增益k 1 、转折角频率ω l 、控制延迟拍数λ 1 的设计。

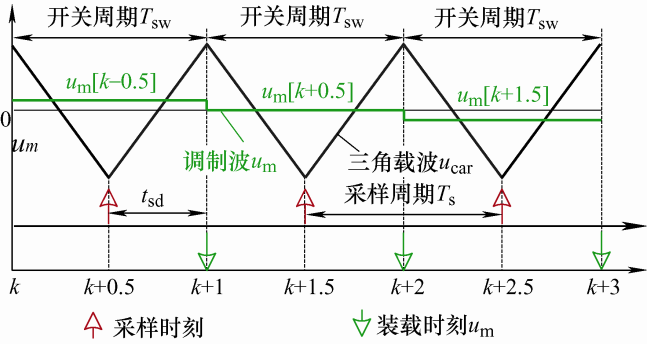

如图4 所示,在数字信号处理器中,电参量的采样和调制波的装载一般发生在三角载波u car 的波峰或波谷时刻。其中,电参量采样后经过闭环计算生成离散调制波需要一定的延迟时间t sd ,该采样延迟拍数一般为0.5的整数倍,其同离散调制波等效的零阶保持器半拍延迟共同构成数字控制延迟,因此,前馈通路延迟λ 1 最小为1。由于降低低频分量前馈通路延迟有助于提升输出阻抗Z o 模值,故选取λ 1 为1。
图4
对于ω l 而言,一方面,u pcc 主要含有6n ±1次谐波(n 为正整数),频率越高,谐波电压含量较低,若对19次以内的低频谐波进行前馈,则转折角频率ω l 应大于2π∙950 rad/s;另一方面,转折角频率还应尽可能小于LCL滤波器固有谐振角频率ω r 。为避免电网电压电压前馈通路G f1 和G f2 的交互影响,应选取较低的ω l ,本文取为2π∙1 000 rad/s。
根据图2 a可知,增益k 1 的选择需要折衷考虑输出阻抗在低频段的幅值和相角,以兼顾抗电压谐波干扰能力和对电网阻抗的适应能力。由于并网变流器需要适应SCR为10的弱电网[23 ] ,即需要考虑适应L g 约为3 mH的感性电网,根据级联系统阻抗稳定性判据可知,输出阻抗Z o 与电网阻抗Z g 的幅频曲线交截频率f c 处Z o 的相位应大于-90°,若取45°相角裕度,k 1 的选取应满足式(6)
(6) $\left\{ \begin{array}{l}\Delta {\rm{Mag}} = {\mathop{\rm Mag}\nolimits} ({Z_{\rm{o}}}\left| {_{{k_1},{f_{\rm{c}}}}} \right.) - {\mathop{\rm Mag}\nolimits} ({Z_{\rm{g}}}\left| {_{{f_{\rm{c}}}}} \right.) = 0\\\Delta {\rm{Phase}} = {\mathop{\rm Phase}\nolimits} ({Z_{\rm{o}}}\left| {_{{k_1},{f_{\rm{c}}}}} \right.) + 90^\circ - 45^\circ > 0^\circ \end{array} \right.$
式中,∆Mag定义为Z o 与Z g 在幅频曲线交截频率f c 处的幅值差,∆Phase定义为Z o 与Z g 的相角差,且考虑相角裕度为45°。

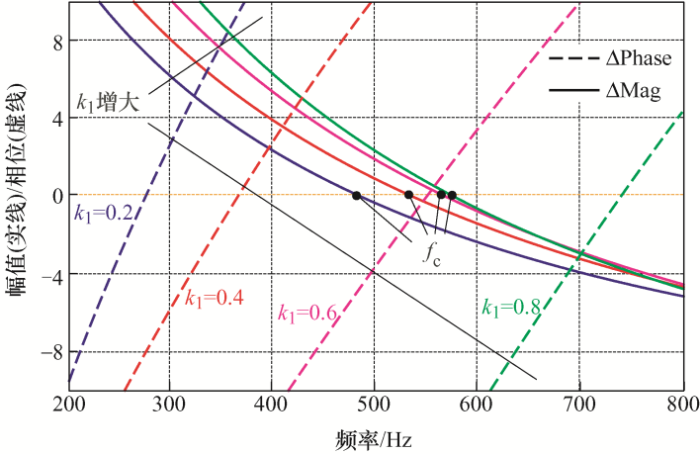

图5 中实线和虚线分别给出了电网电压低频分量前馈通路增益k 1 由0.2增加至0.8时,∆Mag和∆Phase随频率变化的数学关系,可以发现幅频曲线的交截频率f c 随低频分量前馈增益k 1 增大而增大,且k 1 ≤0.6时,∆Phase在f c 处的相角大于0°,即表明此时并网变流器弱电网级联系统具有大于45°的相角裕度,考虑到为保证良好的抗低次电压谐波能力,k 1 应尽可能取较大值,本文选取k 1 为0.6。
图5
图5
低频前馈通路增益k 1 变化时对∆Mag、∆Phase的影响
电网电压中高频分量前馈通路G f2 用以改善Z o 在f r 附近的幅频特性,即提升Z o 在f r 处的模值,重塑Z o 在f r 附近为无源特性,即保证Z o 的相位落于(-90°,+90°)区间内。
转折角频率ω 2 一方面应大于ω 1 ,以减小对前馈通路G f1 的影响,另一方面应小于ω r ,避免对ω r 附近u pcc 分量的衰减,即ω 1 ≤ω 2 ≤ω r ,本文取ω 2 为0.5(ω r +ω 1 )=2π∙2 215 rad/s。
为实现LCL固有谐振频率f r 附近谐振分量的抑制,u pcc 前馈中的中高频分量的相位需要在-180°附近,才可形成闭环负反馈,因此高通滤波器G f2 在f r 附近的相移需要设计为滞后180°。

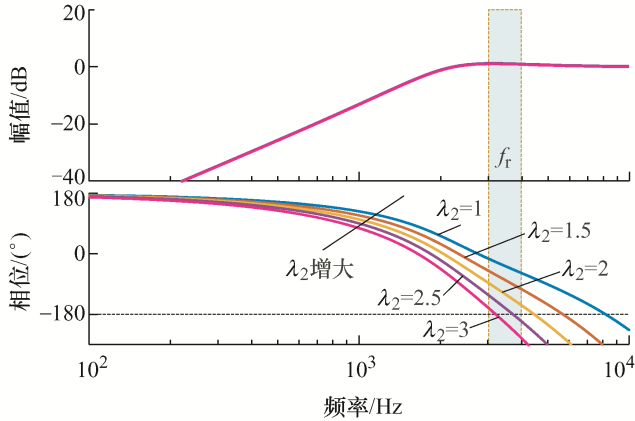

图6 给出了G f2 中控制延迟λ 2 变化时G f2 的伯德图,可以看出随着λ 2 增大,G f2 在中高频段相位滞后逐渐增大,当λ 2 为2.5时,G f2 在f r 附近相位接近-180°,即可实现中高频分量的闭环负反馈。
图6

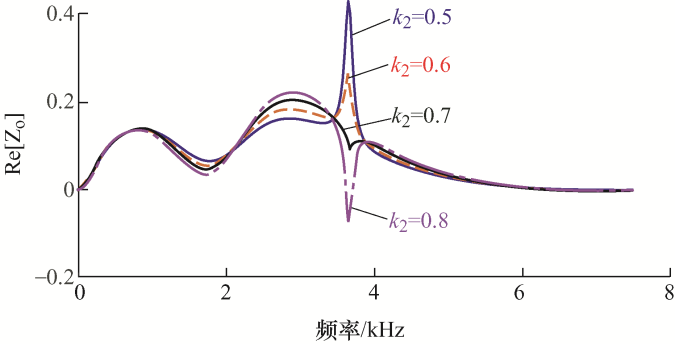

图7 展示了电网电压中高频分量前馈通路增益k 2 变化时并网变流器输出阻抗Z o 实部Re[Z o ]的频率特性,随着k 2 增大,LCL谐振频率附近逐渐呈现负阻特性,即不利于高频谐振分量的抑制,当k 2 ≤0.7时,Re[Z o ]在全频段内为正,即并网变流器具有无源特性[18 ] 。综合考虑2~4 kHz频段Z o 的阻尼特性,本文取k 2 为0.6。
图7

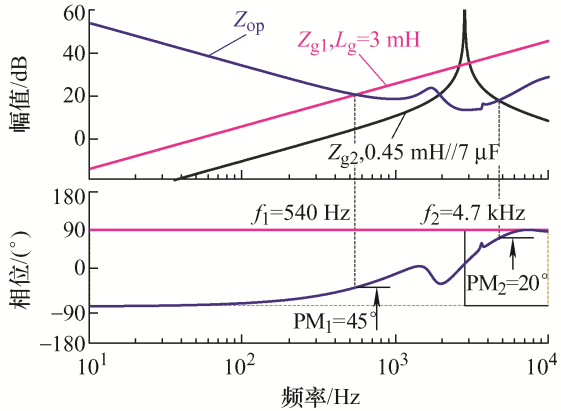

图8 展示了采用所提优化电网电压前馈补偿策略的变流器输出阻抗Z op 的伯德图,可以看出Z op 的相频曲线落于(-90°,90°)区间内,呈现无源特性,在感性电网阻抗Z g1 (SCR为10)条件下,阻抗幅频曲线交截频率f 1 (540 Hz)处相角裕度为45°,在容性电网阻抗Z g2 (传统单位比例前馈存在高频谐振风险)条件下,阻抗幅频曲线交接频率f 2 (4.7 kHz)处系统相角裕度为20°。因此,两种电网阻抗下并网系统均具有一定的相角裕度,不易于激起谐波谐振,基于所提前馈补偿策略的并网变流器可适应更复杂的电网阻抗。
图8
4 仿真与试验
为验证所提电网电压分频段前馈补偿策略用于抑制并网变流器同弱电网谐波交互作用的有效性,基于一台5 kW单相T型并网变流器进行仿真和试验验证,相关硬件和控制参数如第2节中表1 所示。

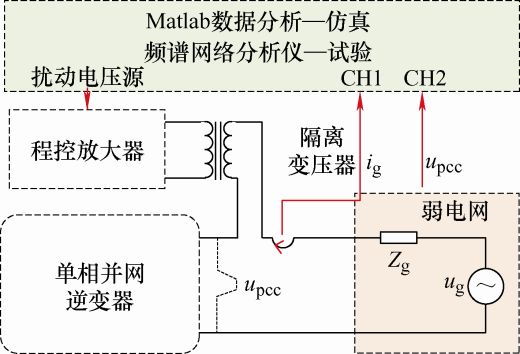

首先,为验证所提分频段前馈补偿策略的有效性,在Matlab/Simulink中搭建了仿真模型,并采用频谱网络分析仪Venable 3120,对并网变流器输出阻抗在100 Hz~10 kHz频段内分别进行了仿真和试验测试,阻抗测量的基本结构如图9 所示。
图9

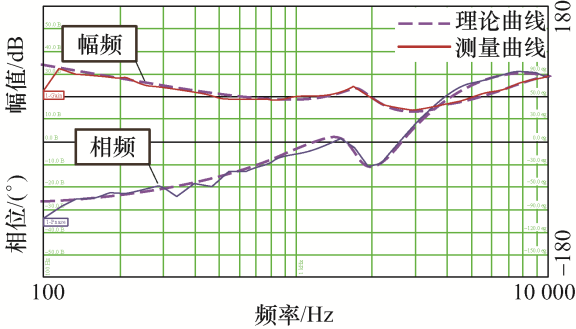

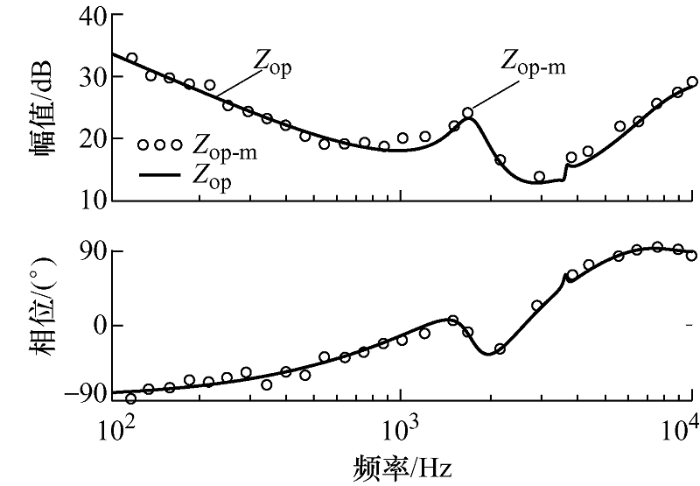

图10 给出了输出阻抗理论曲线Z op (实线)和阻抗扫频测试结果Z op-m (各扫频点记为“ο ”),图11 给出了输出阻抗试验扫频测量和理论曲线对比。根据图10 和图11 可知,理论、仿真和试验曲线在全频段内都较好地匹配,且输出阻抗相频曲线在全频段内位于(-90°,90°)区间内,即表明所提前馈补偿策略可实现变流器输出阻抗无源特性的重塑,根据级联系统阻抗稳定性判据可知并网变流器对复杂电网阻抗适应能力得以提升。
图10
图11
然后,与理论分析工况保持一致,分别在感性电网阻抗(Z g1 ,3 mH)、容性电网阻抗(Z g2 ,0.45 mH//7 μF)下对基于不同电网电压前馈补偿策略的并网变流器进行试验测试。

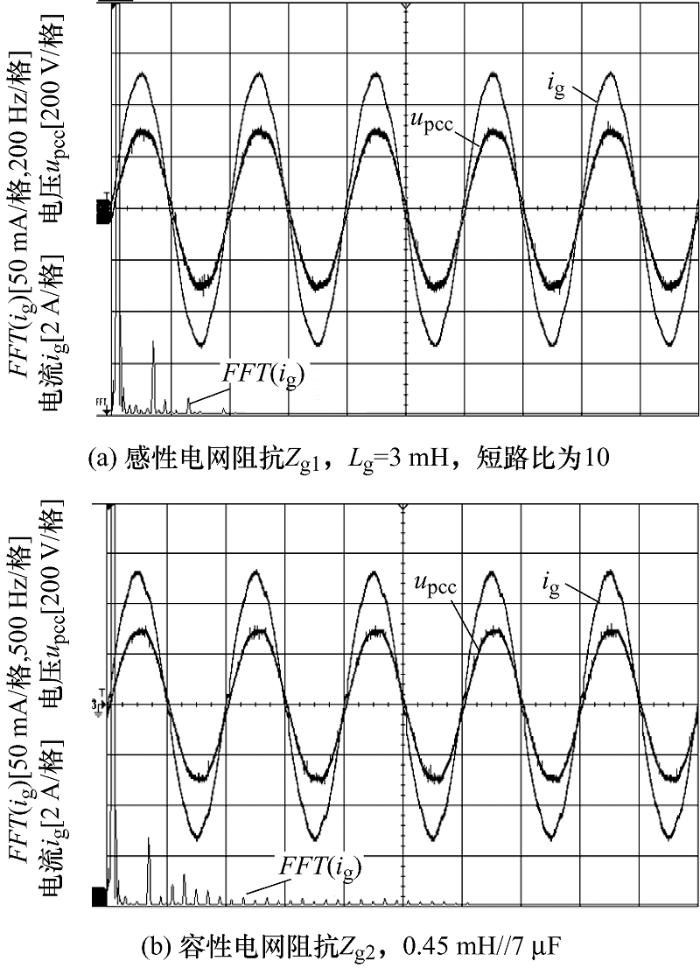

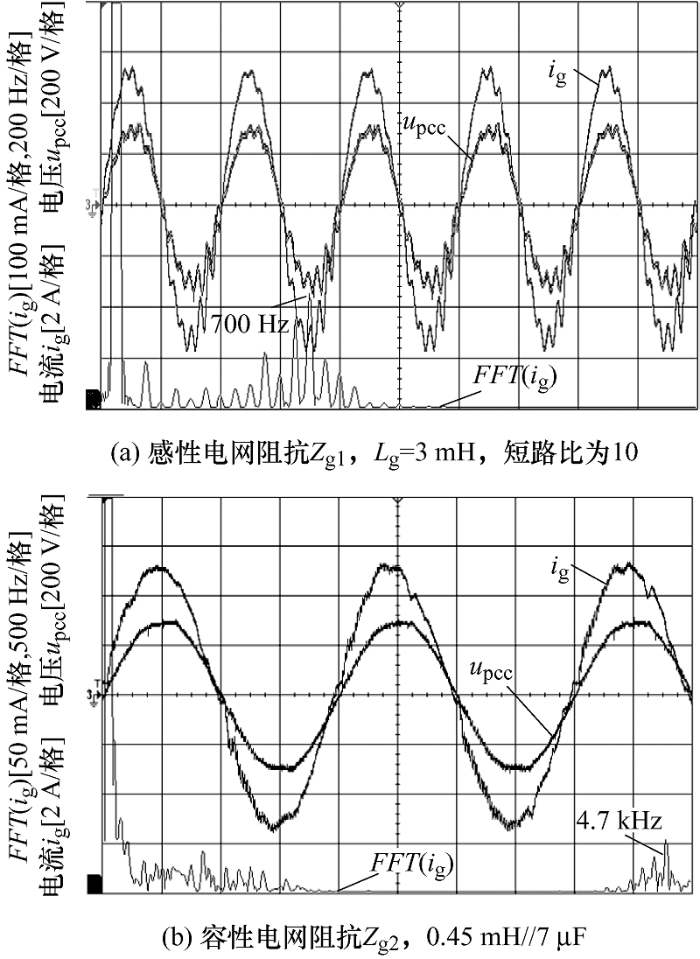

图12 a和12b分别给出了感性、容性阻抗下基于传统电网电压单位比例前馈的并网变流器试验波形。其中,图12 a感性电网阻抗Z g1 下,进网电流i g 傅里叶分解表明含有大量700 Hz的谐波成分,与图2 a中Z o1 和Z g1 幅频曲线交截频率f 1 相吻合。图12 b容性电网阻抗Z g2 下,i g 含有较多高频谐波4.7 kHz成分,同图2 a中Z o1 和Z g2 幅频曲线交截频率f 2 相接近。图12 表明采用传统比例前馈的并网变流器在不同电网阻抗下存在谐波谐振问题。
图12
图12
G f 和前馈通路延迟变化时并网变流器输出阻抗
图13 a和13b给出了感性、容性电网阻抗下采用所提电网电压分频段前馈补偿策略的并网变流系统试验波形。可见,当电网阻抗特性变化时,进网电流i g 正弦度较好,i g 的频谱分析表明图8 中阻抗幅频曲线交截频率f 1 、f 2 处的谐波含量较低,即所提前馈策略能够抑制并网变流器同电网的谐波交互作用,改善复杂电网条件下并网变流器稳定性。
图13
5 结论
降低电网电压前馈低频分量的延迟有助于提升输出阻抗低频段的幅值和相角,合理增加电网电压前馈分量中高频分量延迟可改善LCL滤波器谐振频率附近的幅相特性。基于一阶低通滤波器和二阶高通滤波器的电网电压分频段前馈补偿策略可有效重塑输出阻抗为无源特性,解决电网阻抗同并网接口变流器交互作用引起的宽频率谐波谐振问题。
