1 引言
随着我国在2020年向全世界作出了“碳达峰、碳中和”的承诺,“十四五”期间势必将有更多的新能源并网,到2030年我国风电、太阳能发电总装机容量将达到12亿千瓦以上,新能源渗透率不断提高。由于风能、太阳能发电具有间歇性、波动性等固有特性,当这些分布式可再生能源大范围、高比例地接入电网后,就可能出现用电量与发电量的严重不匹配,甚至可能出现从用户到变电站的功率倒流[1 ,2 ] ,从而导致电网过电压[3 ] 、电压波动[4 ] ,进一步可能造成继电保护装置误动作,损坏并网设备,甚至导致停电事故[1 , 3 -5 ] 。为了解决可再生能源并网所造成的电压波动或功率不平衡问题,目前主要采用以下几种方法：① 有载调压变压器分接头或步进电压调节器;② 无功补偿装置;③ 分布式储能系统;④ 需求侧管理。但是以上方法存在一定的局限性：① 变压器有载调压或者步进电压调节器采用机械结构无法快速且准确地解决电压波动问题,因此必须和其他措施相结合[6 ] ;② 无功补偿如FACT装置无法彻底解决有功不平衡的问题[7 ] ;③ 分布式储能可以最大化利用可再生能源,但其储能系统成本较高并可能会对环境造成污染[8 ,9 ] ;④ 目前需求侧管理采取的负荷控制措施通常会对用户用电造成很大的影响,例如分时电价措施在某些条件下不能起实质作用而且有很大的滞后性[10 ,11 ] 。
为了更好地解决可再生能源并网造成的电压波动问题,香港大学Shu Yuen (Ron) Hui团队于2012年首次提出了电力弹簧(Electric spring, ES)的概念,其核心思想是将来自公共耦合点(Point of common coupling, PCC)上游的电压或功率波动转移到非关键负载(Non-critical load, NCL)上,从而实现PCC或关键负载(Critical load, CL)的电压稳定[12 ] 。ES实际上属于一种新型的需求响应措施,实现了用电量随发电量的变化而变化的电网运行方式。经过近十年的发展,目前ES主要可以分为三代：ES-1、ES-2和ES-3。ES-1伴随着ES的概念被提出来,由半桥或全桥电压型逆变器实现[12 ] 。ES-1直流侧只有电容,因此只能进行无功补偿,有功补偿则通过控制NCL功率的增加或减少来间接实现。ES-2在ES-1的基础上将直流侧电容替换为直流电压源,因此能够实现直接的有功补偿,扩大了ES的工作范围[13 ] 。进一步地,ES-3去掉了NCL,直接进行有功和无功补偿[14 ] ,但是从拓扑的角度来看ES-3和储能装置或UPS类似,而且由于没有NCL参与,ES-3所需要的储能成本相比ES-2会更高。因此,与ES-2和ES-3相比,采用纯无功补偿模式的ES-1仍是一种比较经济可靠的方案。其他衍生ES还包括采用变压器隔离的隔离式ES[15 ] 、采用电流源逆变器的CSI-ES[16 ] 、采用背靠背变换器的B2B-ES[17 ] 等。但是大部分ES均是基于ES-1所做的改进,在拓扑上具有一个共性,即ES和NCL串联连接。在这种结构下,当ES运行于纯无功补偿模式下,ES无法大范围调节NCL的端电压,其功率补偿范围十分有限。
为此,本文提出了一种基于无源阻尼LCL滤波器的电力弹簧(LCL-ES),将NCL作为LCL滤波器的无源阻尼并联在滤波电容两端,这种结构能够有效提高NCL端电压的调节范围,从而扩大了ES的功率调节范围。本文的内容安排如下：首先介绍了LCL-ES的拓扑结构和工作原理,然后分析了其稳态运行时的功率范围,接着讨论了LCL-ES稳态运行时可允许的网侧电压波动范围,即稳压能力。基于上述分析,本文初步给出了LCL-ES主电路参数和控制策略的设计方法,最后通过仿真和试验结果验证了LCL-ES拓扑的有效性及其稳态运行范围分析的正确性。
2 工作原理
电力系统中的负载可以分为两大类：一类为CL,其端电压只允许在极小范围内波动,它的稳定也是ES的控制目标;另一类为NCL,其端电压可以在较大范围内波动。ES通过改变NCL的功率大小,在“颠簸”的电网中将来自可再生能源的有功功率波动转移到NCL上。传统的串联型ES如图1 所示,逆变器的交流侧接LC滤波器,滤波器的输出与NCL串联,组成功率可控的串联型智能负载(Smart load, SL)。由于ES和NCL的电压之和等于PCC电压,因此通过控制ES输出电压相量Ves 的幅值和相位可实现稳定PCC电压的目标。

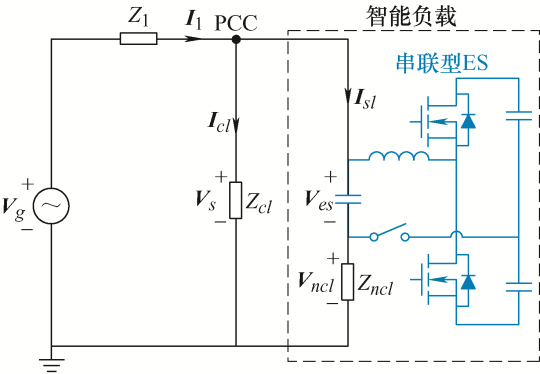

图1

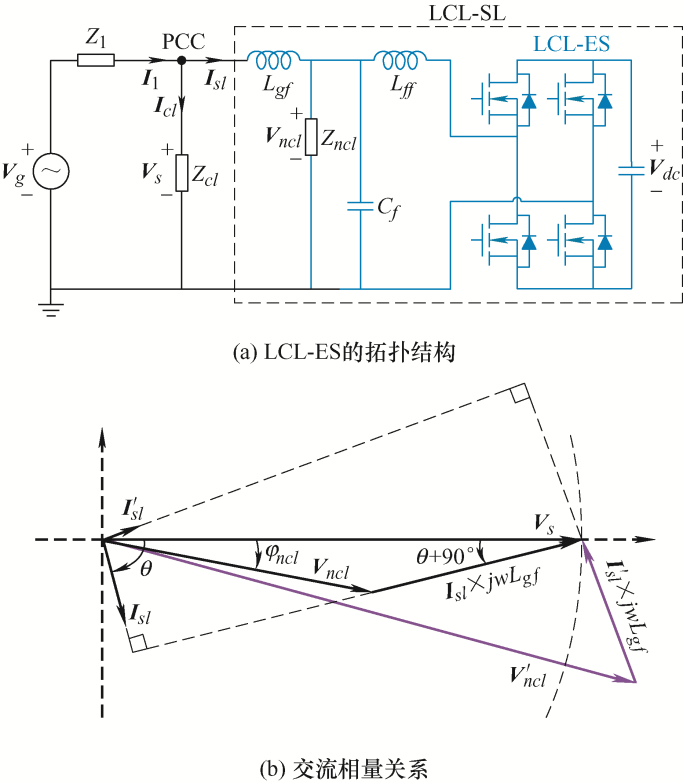

本文所提的LCL-ES拓扑结构如图2 a所示,逆变器的交流侧接LCL滤波器,其中NCL作为无源阻尼与滤波电容Cf 并联,共同组成LCL型智能负载(LCL-SL)。设流入LCL-SL的电流相量为Isl ,NCL的端电压相量为Vncl ,PCC或CL的电压相量为Vs 。LCL-SL的交流相量关系如图2 b所示,故有Vncl =Vs -jωo Lgf Isl ,其中ωo (= 2πfo )为电网基波角频率。当Isl 相位超前于Vs 时,Vncl 幅值大于Vs ;当Isl 相位滞后于Vncl 时,Vncl 幅值小于Vs 。通过改变Isl 的相位和幅值即可改变Vncl 的幅值,从而在Vs 幅值恒定的条件下,调节NCL功率实现需求响应。
图2
3 功率补偿特性
当逆变器的直流侧接纯电容时,ES将运行在纯无功补偿模式,对外不进行有功功率的交换,即Pes =0,该运行方式最为经济实惠,因此本文仅讨论ES提供纯无功补偿的情况。
当串联型ES稳态运行时,如图1 所示,串联型SL吸收的有功功率Psl 、 无功功率Qsl 以及NCL的有功功率Pncl 为
(1) $\left\{ \begin{align} & {{P}_{sl}}={{V}_{s}}{{I}_{sl}}\cos \theta \\ & {{Q}_{sl}}={{V}_{s}}{{I}_{sl}}\sin \theta \\ \end{align} \right.$
(2) ${{P}_{ncl}}=I_{sl}^{2}{{Z}_{ncl}}\cos {{\theta }_{ncl}}$
式中,Vs 和Isl 分别为相量Vs 和Isl 的有效值,θ 为Isl 滞后Vs 的角度,NCL用阻抗Zncl 表示,其阻抗角为θncl 。结合式(1)和式(2)可以得到Pncl 、Psl 和Qsl 之间的关系为
(3) ${{P}_{ncl}}=\frac{P_{sl}^{2}+Q_{sl}^{2}}{V_{s}^{2}}{{Z}_{ncl}}\cos {{\theta }_{ncl}}$
设功率基准值为Sn =$V_{sn}^{2}$/Zncl (Vsn 为PCC处电压额定有效值),稳态时有Vs =Vsn ,故式(3)可归一化为
(4) $P_{ncl}^{*}=\frac{{{P}_{ncl}}}{{{S}_{n}}}=(P_{sl}^{*2}+Q_{sl}^{*2})\cos {{\theta }_{ncl}}$
纯无功补偿模式下Psl =Pncl ,则上式可以改写为
(5) $P_{sl}^{*}=(P_{sl}^{*2}+Q_{sl}^{*2})\cos {{\theta }_{ncl}}$
对于LCL-ES,根据图2 b所示相量关系,利用余弦定理可以得到Vncl 的幅值Vncl 为
(6) ${{V}_{ncl}}=\sqrt{{{({{Z}_{gf}}{{I}_{sl}})}^{2}}\text{+}V_{s}^{2}-2{{V}_{s}}{{Z}_{gf}}{{I}_{sl}}\cos (90{}^\circ +\theta)}$
式中,Zgf =ωo Lgf ,θ 为Isl 滞后Vs 的角度。
LCL-SL吸收的有功功率Psl 和无功功率Qsl 表达式同式(1)。NCL消耗的有功功率Pncl 为
(7) $\begin{align} {{P}_{ncl}}=\frac{V_{ncl}^{2}}{{{Z}_{ncl}}}\cos {{\theta }_{ncl}}= & \frac{{{({{Z}_{gf}}{{I}_{sl}})}^{2}}+V_{s}^{2}+2{{V}_{s}}{{Z}_{gf}}{{I}_{sl}}\sin \theta }{{{Z}_{ncl}}}\cos {{\theta }_{ncl}} \end{align}$
(8) $P_{ncl}^{*}=[1+{{a}^{2}}(P_{sl}^{*2}+Q_{sl}^{*2})+2aQ_{sl}^{*}]\cos {{\theta }_{ncl}}$
其中a=Zgf /Rncl 。当LCL-ES运行在纯无功补偿模式时,式(8)可改写成
(9) $P_{ncl}^{*}=P_{sl}^{*}=[1+{{a}^{2}}(P_{sl}^{*2}+Q_{sl}^{*2})+2aQ_{sl}^{*}]\cos {{\theta }_{ncl}}$

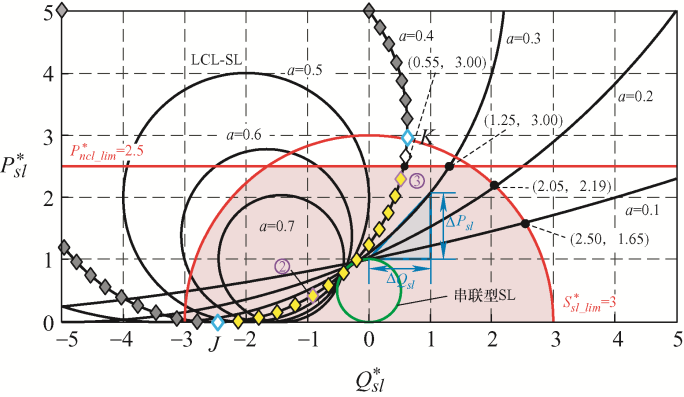

由于NCL允许的工作电压有一定范围,其功率$P_{ncl}^{*}$有一定的限制,而LCL-SL的并网电流或容量也是有上限的,因此假设NCL的功率上限$P_{ncl\_lim}^{*}$=2.5 p.u.,LCL-SL的容量上限为$S_{sl\_lim}^{*}$=3 p.u.。如图3 所示,在纯阻性NCL情况下(θncl =0),根据式(5)可以绘制出串联型SL的有功功率随无功功率变化的曲线;根据式(9)可以绘制出在a 取不同值时,LCL-SL的有功功率随无功功率变化的曲线。可见LCL-SL的功率曲线为一个圆,并且随着a 逐渐增大,圆的半径也逐渐缩小。在限制条件下,当a =0.1时,LCL-SL的有功功率最高可达1.65 p.u.;当a =0.2时,有功功率可达2.19 p.u.;当a =0.3或0.4时,有功功率可扩大至上限2.5 p.u.。而串联型SL的有功范围始终为0~1 p.u.,相比之下LCL-SL的功率范围显著扩大。另一方面,LCL-SL的功率特性曲线随a 取值不同而变化。当a 越大,单位无功功率所能调整的有功功率越大,即ΔPsl /ΔQsl 越大。
图3
4 网侧电压波动的抑制能力
第3节分析的是LCL-ES稳态运行时的功率范围,本节分析的是稳态运行时所允许的网侧电压波动范围[18 ] ,其基本思路是将图2 a所示电力系统视为单输入Vncl 单输出Vg 系统,首先根据图2 b所示的相量关系计算出纯无功补偿模式下NCL的端电压Vncl 范围,根据输入和输出之间的关系即可推算出网侧电压Vg 的范围。
设Vg 为网侧电压相量,Z 1 为传输线等效阻抗,I 1 为网侧电流相量,CL的阻抗为Zcl 。根据图2 a所示电力系统可以得到
(10) ${{\mathbf{V}}_{g}}={{\mathbf{V}}_{s}}+{{\mathbf{I}}_{1}}{{Z}_{1}}$
(11) ${{\mathbf{V}}_{s}}={{\mathbf{V}}_{ncl}}+{{\mathbf{I}}_{sl}}{{Z}_{gf}}$
(12) ${{\mathbf{I}}_{1}}={{\mathbf{I}}_{cl}}+{{\mathbf{I}}_{sl}}=\frac{{{\mathbf{V}}_{s}}}{{{Z}_{cl}}}+{{\mathbf{I}}_{sl}}$
(13) ${{\mathbf{V}}_{g}}={{\mathbf{V}}_{a}}+{{\mathbf{V}}_{b}}$
(14) $\left\{ \begin{align} & {{\mathbf{V}}_{a}}={{\mathbf{V}}_{s}}\left( 1+\frac{{{Z}_{1}}}{{{Z}_{cl}}}+\frac{{{Z}_{1}}}{{{Z}_{gf}}} \right) \\ & {{\mathbf{V}}_{b}}=-{{\mathbf{V}}_{ncl}}\frac{{{Z}_{1}}}{{{Z}_{gf}}} \\ \end{align} \right.$
(15) $\left\{ \begin{align} & {{Z}_{1}}={{R}_{1}}+j\omega {{L}_{1}}=\left| {{Z}_{1}} \right|\angle {{\varphi }_{1}} \\ & {{Z}_{cl}}={{R}_{cl}}+j\omega {{L}_{cl}}=\left| {{Z}_{cl}} \right|\angle {{\varphi }_{cl}} \\ & {{Z}_{gf}}=\left| {{Z}_{gf}} \right|\angle {{\varphi }_{gf}} \\ \end{align} \right.$
并网电感阻抗Zgf 忽略等效电阻则${{\varphi }_{gf}}$≈π/2。以Vs 为参考相量,则Va 为常相量,其大小和方向仅仅与网络阻抗参数有关。为了求出Vb ,可以首先求出Vncl 。为了便于分析计算假设Zncl =Rncl ,则LCL-ES纯无功补偿模式下根据Psl =Pncl 有
(16) ${{V}_{s}}{{I}_{sl}}\cos \theta =\frac{V_{ncl}^{2}}{{{R}_{ncl}}}$
(17) $\frac{{{a}^{2}}}{V_{s}^{2}{{\cos }^{2}}\theta }V_{ncl}^{4}+(2a\tan \theta -1)V_{ncl}^{2}+V_{s}^{2}=0$
(18) ${{V}_{ncl}}=\sqrt{\frac{1-2a\tan \theta \pm \sqrt{{{(2a\tan \theta -1)}^{2}}-\frac{4{{a}^{2}}}{{{\cos }^{2}}\theta }}}{{2{{a}^{2}}}/{(V_{s}^{2}{{\cos }^{2}}\theta)}\;}}$
考虑到LCL-SL有功功率大于零及式(18)的解应为实数,可以得到
(19) $\left\{ \begin{align} & {{P}_{sl}}={{V}_{s}}{{I}_{sl}}\cos \theta \ge 0 \\ & {{(2a\tan \theta -1)}^{2}}-\frac{4{{a}^{2}}}{{{\cos }^{2}}\theta }\ge 0 \\ \end{align} \right.$
(20) $-\frac{\text{ }\!\!\pi\!\!\text{ }}{2}\le \theta \le \arctan \frac{1-4{{a}^{2}}}{4a}$
结合图2 b,利用余弦定理可以求得Vncl 的相角${\varphi }_{ncl}$为
(21) ${{\varphi }_{ncl}}=\arccos \left[ \frac{V_{s}^{2}+V_{ncl}^{2}-{{{a}^{2}}V_{ncl}^{4}}/{(V_{s}^{2}\cos \theta)}\;}{2{{V}_{s}}{{V}_{ncl}}} \right]$

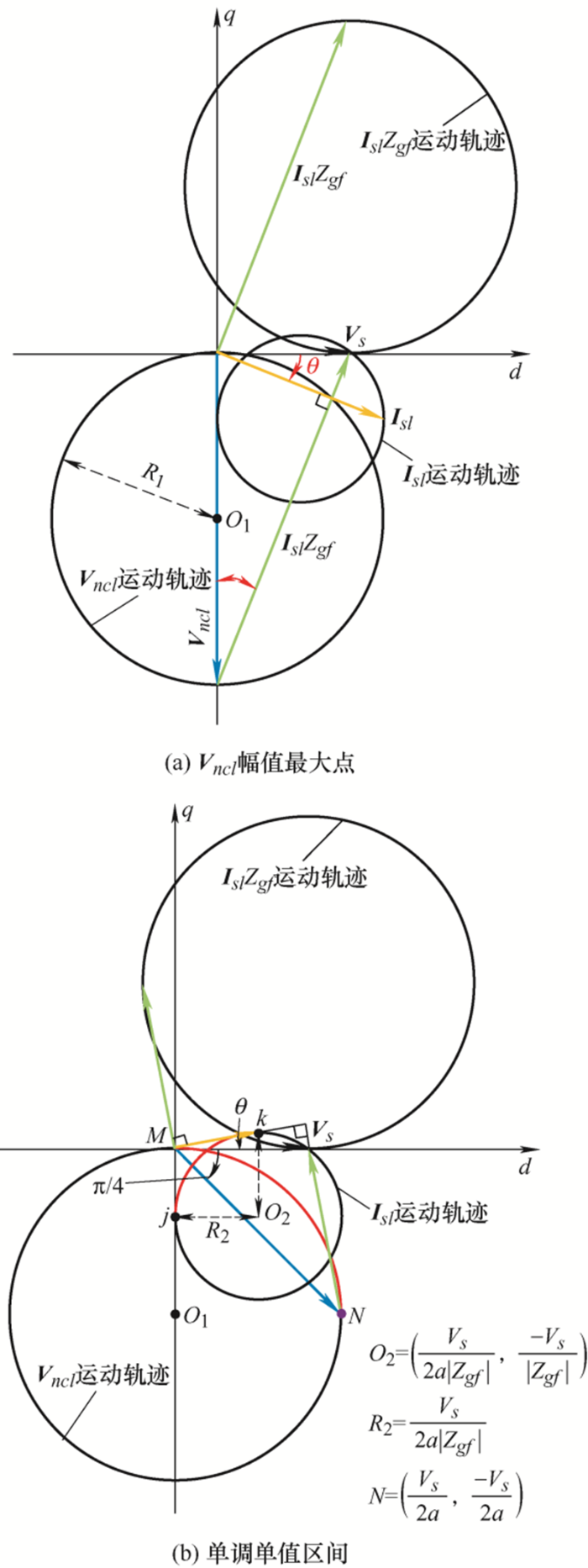

根据式(18)和式(21),已知$\theta $则可确定Vncl 。当a =0.4时,在$\theta $范围内取一系列点即可得到各个相量的轨迹如图4 所示。当LCL-ES运行于纯无功补偿模式时,图2 b中的各个相量的所有可能组合所构成的轨迹为三个相交的圆。假设Vncl 的轨迹圆心为O 1 ,半径为R 1 ,如图4 a所示,当Vncl 和Vs 正交时Vncl 达到最大值2R 1 ,此时有如下关系
(22) $\left\{ \begin{align} & {{(2{{R}_{1}})}^{2}}+V_{s}^{2}={{({{I}_{sl}}{{Z}_{gf}})}^{2}}={{\left( \frac{4R_{1}^{2}{{Z}_{gf}}}{{{R}_{ncl}}{{V}_{s}}\cos \theta } \right)}^{2}} \\ & 2{{R}_{1}}\tan \theta ={{V}_{s}} \\ \end{align} \right.$
可以得到R 1 =Vs /(2a )。已知Vncl 轨迹,再根据式(13)和式(14)表示的从Vncl 到Vg 的映射关系可以得到
(23) ${{\mathbf{V}}_{g}}={{\mathbf{V}}_{a}}-{{V}_{ncl}}\frac{{{Z}_{1}}}{{{Z}_{gf}}}\angle ({{\varphi }_{ncl}}+{{\varphi }_{1}}-{{\varphi }_{gf}})$
图4

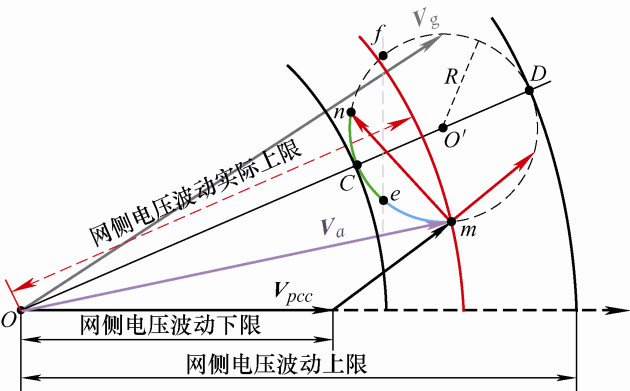

对于纯电阻NCL ${{\varphi }_{ncl}}$≈0,于是可以得到Vg 的运动轨迹如图5 所示。Vg 的轨迹也为圆形,圆心为O' ,半径为R 。结合式(23)和Vncl 轨迹半径R 1 可以得如下结果
(24) $\left\{ \begin{align} & \overrightarrow{O{O}'}={{\mathbf{V}}_{a}}+\frac{{{V}_{s}}}{2a}\frac{\left| {{Z}_{1}} \right|}{\left| {{Z}_{gf}} \right|}\angle \left( {{\varphi }_{1}}-{{\varphi }_{gf}}+\frac{\pi }{2} \right) \\ & R={{R}_{1}}\frac{\left| {{Z}_{1}} \right|}{\left| {{Z}_{gf}} \right|}=\frac{{{V}_{s}}\left| {{Z}_{1}} \right|}{2{{a}^{2}}{{R}_{ncl}}} \\ \end{align} \right.$
图5
根据图5 ,LCL-ES的稳压调节能力也是有一定限制的,当且仅当网侧电压幅值在轨迹范围内时系统才可以达到稳定。
以网侧电压幅值Vg 为半径的圆可能与所得到的轨迹出现三种情况。
第一种情况,当|OC |<Vg <|OD |时,存在两个交点,这意味着可以通过LCL-ES将PCC电压稳定为目标值,但是有两个平衡点。
第二种情况,当Vg <|OC |或者Vg >|OD |时,不存在交点,这表明Vg 的电压波动超出了LCL-ES的调节范围,PCC电压在此情况下无法稳定到目标值。
第三种情况,当Vg =|OC |或者Vg =|OD |时,只有一个交点,这意味着LCL型电力弹簧可以将PCC电压稳定在目标值,且仅存在唯一的平衡点,即为电压调节范围的临界点。根据式(24)确定 圆心O' 和半径R 后可以计算出网侧电压波动的上下限。
在网侧电压相量轨迹图上还具有两个特殊点e 和f ,两点均对应$\theta=0$,即LCL-ES的阻性工作点。线段ef 将圆轨迹分为两部分：弧$\overset\frown{enf}$和$\overset\frown{emf}$。$\overset\frown{enf}$对应$\theta \in (0,\ \ \arctan [{(4{{a}^{2}}-1)}/{4a}\;])$,此时LCL-SL工作于容性模式;$\overset\frown{emf}$对应$\theta \in ({-\pi }/{2}\;,0)$,此时其工作于感性模式。理想情况下网侧电压波动上下限分别为|OO' |+R 和|OO' |–R 。但是为了避免两个平衡点可能给系统带来的不稳定性问题,需要重新计算网侧电压波动允许范围。实际上在Vs 稳定时,LCL-SL的有功和无功取决于Isl 的幅值和相位,因此图3 中功率曲线单调单值弧线段$\overset\frown{JK}$和图4 b中的单值单调弧线段$\overset\frown{jk}$是对应的。如图4 b所示,随着Isl 在弧线段$\overset\frown{jk}$上从j 点运动到k 点,Vncl 也随之在$\overset\frown{MN}$上从M 点运动到N 点。根据式(23),Vncl 的运动轨迹$\overset\frown{MN}$映射到图5 中的网侧电压波动范围为$\overset\frown{mn}$。
利用几何关系可以先计算出图4 b中Vncl 的轨迹$\overrightarrow{ON}$,再根据式(23),可以得到如下结果
(25) $\left\{ \begin{align} & \overrightarrow{On}={{\mathbf{V}}_{a}}+\frac{{{V}_{s}}}{\sqrt{2}a}\frac{\left| {{Z}_{1}} \right|}{\left| {{Z}_{gf}} \right|}\angle \left( \frac{\pi }{4}+{{\varphi }_{1}} \right) \\ & \overrightarrow{Om}={{\mathbf{V}}_{a}} \\ \end{align} \right.$
(26) $\left\{ \begin{align} & \left| Om \right|=\sqrt{X_{m}^{2}+Y_{m}^{2}} \\ & \left| On \right|=\sqrt{{{\left( {{X}_{m}}+\frac{{{V}_{s}}\left| {{Z}_{1}} \right|}{2{{a}^{2}}{{R}_{ncl}}} \right)}^{2}}+{{\left( {{Y}_{m}}+\frac{{{V}_{s}}\left| {{Z}_{1}} \right|}{2{{a}^{2}}{{R}_{ncl}}} \right)}^{2}}} \\ \end{align} \right.$
(27) $\left\{ \begin{align} & {{X}_{m}}={{V}_{s}}\left[ 1+\frac{\left| {{Z}_{1}} \right|}{\left| {{Z}_{cl}} \right|}\cos ({{\varphi }_{1}}-{{\varphi }_{cl}})+\frac{\left| {{Z}_{1}} \right|}{\left| {{Z}_{gf}} \right|}\cos \left( {{\varphi }_{1}}-\frac{\pi }{2} \right) \right] \\ & {{X}_{m}}={{V}_{s}}\left[ \frac{\left| {{Z}_{1}} \right|}{\left| {{Z}_{cl}} \right|}\sin ({{\varphi }_{1}}-{{\varphi }_{cl}})+\frac{\left| {{Z}_{1}} \right|}{\left| {{Z}_{gf}} \right|}\sin \left( {{\varphi }_{1}}-\frac{\pi }{2} \right) \right] \\ \end{align} \right.$
根据图5 ,|Om |和|On |中的较大值对应网侧电压波动的上限,而下限为|OO' |-R 。可见在已知电网参数的情况下,网侧电压波动范围与a 显著相关,同时NCL的大小也有一定影响,当a 和Rncl 越小时,网侧电压波动允许范围越大。根据理论分析结果,在已知电网和LCL-ES参数时,可以衡量LCL-ES的网侧电压波动范围或稳压能力,以避免网侧电压波动越限造成稳压失灵。
5 参数设计
由于LCL-ES中并网侧电感Lgf 的大小关系到其功率补偿特性和稳压运行范围,故LCL-ES的滤波器参数设计不同于常规的LCL滤波器[19 ,20 ] ,需要重新设计。对于LCL滤波器的谐振尖峰问题,常用的阻尼方法可以分为无源阻尼和有源阻尼两种。常见的有源阻尼方法有通过滤波电容电流反馈构成与电容串联的虚拟电阻来抑制谐振尖峰。常用的无源阻尼措施有给滤波电容串并连电阻或电感,这种方法不需要额外的传感器,不会增加控制回路设计的复杂度和回路之间的干扰,简单有效,但是由于损耗比较大而一般不被采用[21 ] 。在本文LCL-ES应用中,NCL与滤波电容并联构成并联无源阻尼,其功率损耗是合理且必需的,这实际上克服了无源阻尼的劣势。
5.1 主电路
首先做一些合理的假设：NCL为纯电阻负载,即Zncl =Rncl ;PCC处电压三相平衡(三相情况时),即仅考虑正序电压分量;忽略所有无源元件的等效串联电阻和寄生参数,即在谐振阻尼最恶劣情况[22 ] 。进行稳定性分析和高频域分析时,PCC处可视为直接接地(Vs (s )= 0),得到如图6 所示的LCL-ES模型。
图6

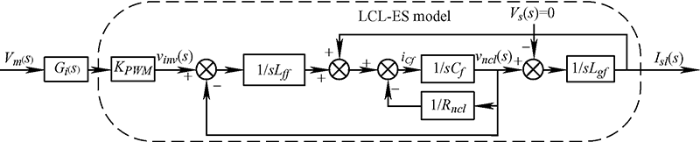

从调制信号Vm (s )到Isl (s )的传递函数G p (s )为
(28) ${{G}_{p}}(s)=\frac{{{K}_{PWM}}}{{{L}_{gf}}{{L}_{ff}}{{C}_{f}}}\cdot \frac{1}{s({{s}^{2}}+2\zeta {{\omega }_{res}}s+\omega _{res}^{2})}$
式中,${{K}_{PWM}}$为VSI的调制增益,谐振频率ωres (=2πfres )和阻尼系数ζ 分别为
(29) ${{\omega }_{res}}=\sqrt{{({{L}_{ff}}+{{L}_{gf}})}/{({{L}_{ff}}{{L}_{gf}}{{C}_{f}})}\;}$
(30) $\zeta ={a}/{(2{{\omega }_{res}}{{C}_{f}}{{\omega }_{o}}{{L}_{gf}})}\;$

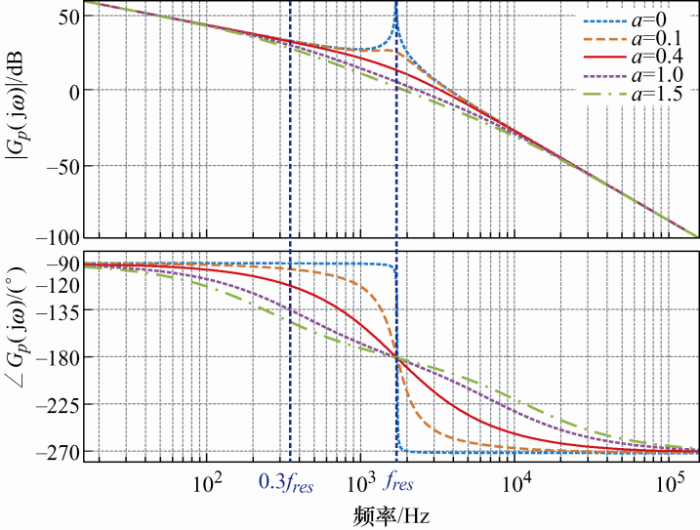

根据式(28)和表1 参数可以绘制出参数a 不同取值下Gp (s )的频率响应,如图7 所示。
图7
显然系统的带宽或截止频率fc 不能超过或接近谐振频率fres ,否则会造成系统不稳定。一方面,采样和调制延迟效应也会限制系统的控制带宽,为了保证系统有足够的相角裕度,fc 不能超过0.3ωres [22 ] 。另一方面,为了保证系统对基波的良好跟踪性能, fc 应远高于基波频率fo 。同时为了抑制开关谐波,开关角频率fs 应大于两倍fres 。总的来说,系统的带宽应满足如下关系
(31) ${{f}_{o}}\ll {{f}_{c}}\le 0.3{{f}_{res}}<2{{f}_{res}}\le {{f}_{s}}$
确定了系统的带宽要求后,LCL-ES的设计可按照以下步骤进行。
(1) 确定非关键负载Rncl 和参数a 的大小。从功率补偿角度看,Rncl 与功率基准值Sn 密切相关,主要决定了LCL型电力弹簧有功补偿的范围,而参数a 能够显著改变其补偿曲线的特性从而影响智能负载有功和无功参与的比例。从稳态运行范围角度看,Rncl 和a 都能够影响其所允许的网侧电压波动范围,但是主要由a 决定。
(2) 接下来根据式(31)确定谐振频率fres ,开关频率fs 和截止频率fc 。确定了谐振频率后根据式(29)和式(30)可以确定无源元件的大小。
5.2 控制器
为了使LCL-ES运行于纯无功补偿模式且能够保证PCC电压稳定,本文所设计的控制策略有两个目标：LCL-ES直流侧电压的稳定和PCC电压有效值的稳定。如图8 所示为在同步旋转(dq )坐标系中,采用典型的电流控制型电压源逆变器的控制框图。图8 中的锁相环(PLL)提供PCC电压vs_abc 的相位信息,用以实现abc 和dq 坐标系之间的转换。系统采用两个PI控制器分别根据电流给定值Idref 和Iqref 对实际Id 和Iq 进行调节,来实现对LCL-SL的有功和无功功率的控制。为了稳定逆变器直流侧电容的端电压Vdc ,使LCL-ES运行在纯无功补偿模式,电流有功分量给定值Idref 由直流侧电压外环给定。PCC电压外环则可以根据PCC处电压有效值和参考值的误差来调节无功分量给定值Iqref 。同时图8 所示的控制结构有一个电网电压前馈环节,PCC电压转换为dq 轴分量Vq 和Vd 后,作为前馈控制与电流内环控制器输出信号进行了叠加,以提高控制器的动态性能。为了进一步提高PI控制器在系统中的性能,系统采用了交叉耦合项±ω (Lff +Lgf )。控制器参数设计可以参考文献[22 ],控制器的离散化和最优化可以参考文献[23 ],在此不再赘述。
图8
6 仿真和试验验证

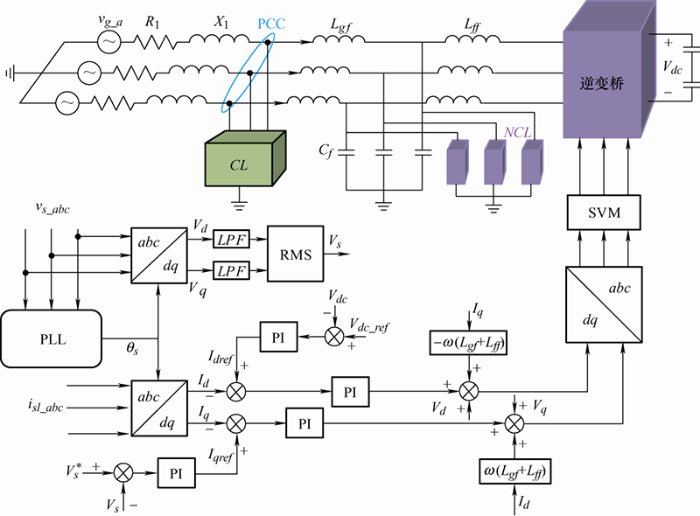

为了验证LCL-ES的稳压效果及其稳态运行范围,本文首先基于Matlab/Simulink平台和图8 系统搭建了仿真模型,具体参数如表1 所示。然后基于PLECS/RT-Box平台进行了硬件在环试验验证。
6.1 基于Matlab/Simulink仿真验证
根据表1 中数据和第2节理论及式(24)~(27)可以计算出预期的网侧电压幅值Vg 波动下限为583.5 V,上限为901 V。在仿真试验中网侧电压Vg 设置了4组电压等级：① 570 V;② 580 V;③ 900 V;④ 920 V。其中②③为边界验证,①④为越下限和上限验证。每一组仿真时长为1 s,在0.5 s时LCL-ES的稳压功能被激活,其目标是使PCC电压有效值稳定在220 V。如图9 所示,各组仿真结果中所观测的数据依次为：网侧三相电压Vg ;d 轴电流参考值idref 和实际值id ;q 轴电流参考值iqref 和实际值iq ;PCC三相电压Vpcc ;PCC相电压有效值Vpcc_rms ;LCL-ES直流侧电压Vdc 。需要注意的是仿真中的电流参考方向为从LCL-SL注入PCC。
图9

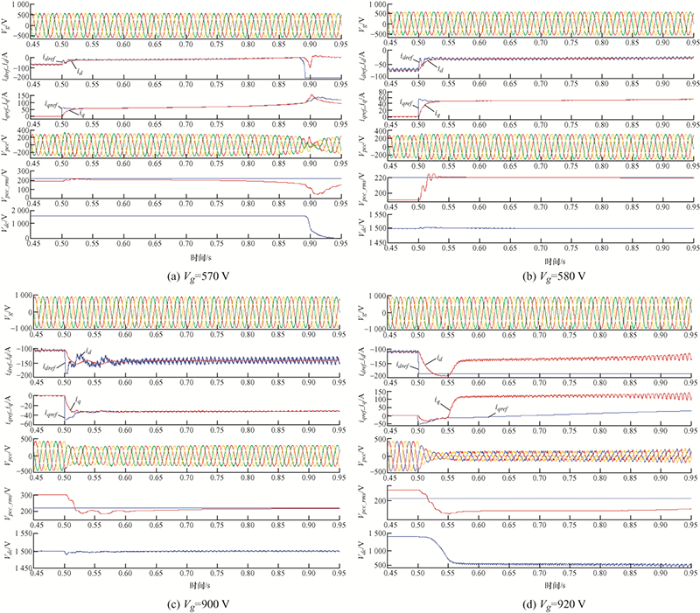

从图9 仿真结果可以看出：① 当网侧电压Vg 在电压等级②③对应的边界电压范围内,系统均能通过LCL-ES调节使PCC电压达到标准电压220 V附近,其中电压等级②对应的电网欠压情况下LCL-ES运行于容性模式而在电压等级③对应的电网过压情况下运行于感性模式;②Vg 低于下限①或高于上限④时,LCL-ES启动后不久便发生失稳现象,即超出其调节能力范围。上下限的仿真结果和理论计算结果相当接近,足以验证稳态运行范围理论分析的有效性。从功率补偿角度来看,仿真试验②③组在稳态以后的所对应的有功无功功率分别为(0.45, -0.88) p.u.和(2.25, 0.514) p.u.,在图3 b中的功率曲线上分别标记为点②③,这与LCL-ES的功率特性一致。
6.2 基于PLECS/RT-Box试验验证
基于PLECS/RT-Box平台搭建了如图8 所示的电力系统模型,其中逆变器采用中点钳位型三电平逆变器并使用空间矢量调制法。如图10 a、10b所示为稳态试验结果,四通道示波器所采集的信号依次为：网侧电压Vg (a相),PCC电压Vpcc (a相),LCL-SL电流Isl 和NCL的端电压Vncl (a相);图10 c所示为瞬态试验结果,所采集信号依次为：Vpcc (a相)、Isl (a相)、Isl 的d 轴分量Id 和q 轴分量Iq 。
图10

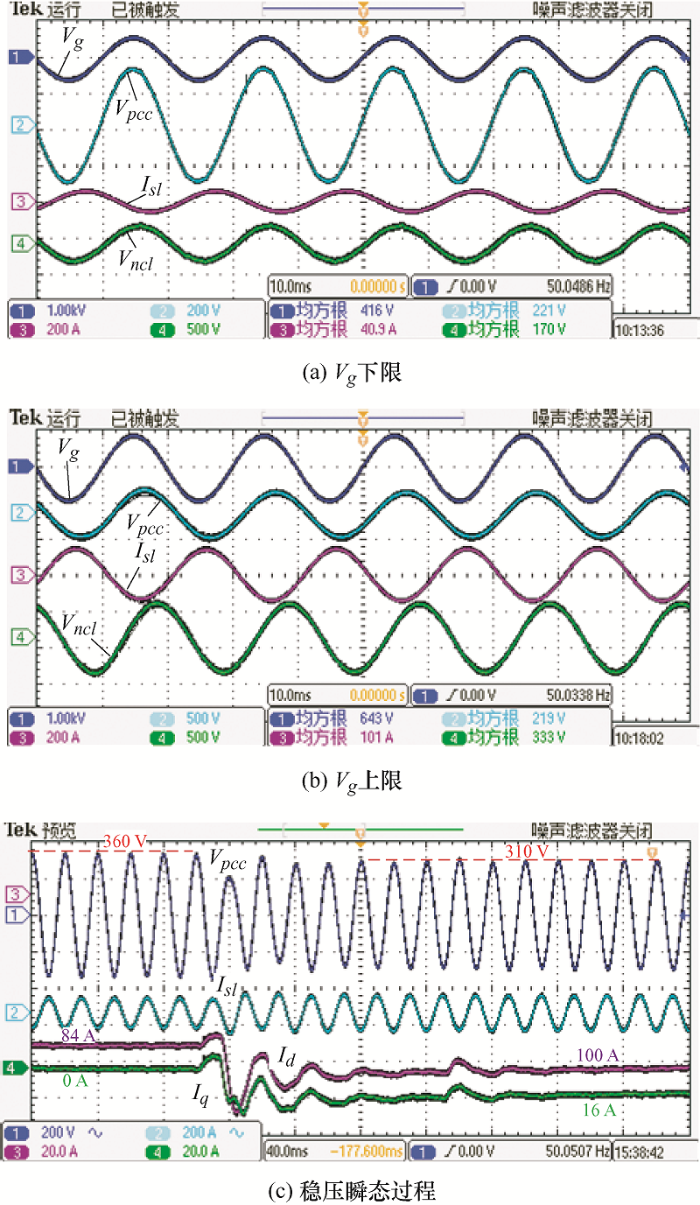

如图10 a所示,网侧电压Vg 有效值为416 V(幅值为588 V)接近其下限,PCC电压有效值仍能稳定在221 V。此时LCL-SL工作在容性模式,NCL的端电压Vncl = 170 V有效值远低于其额定值220 V,LCL-SL向PCC注入有功功率和感性无功将PCC电压从欠压状态抬升到额定值。同理如图10 b所示,网侧电压Vg 有效值攀升到643 V(幅值为909 V)已经略超过理论上限,PCC电压有效值仍稳定在219 V。此时LCL-SL略呈感性,近似为阻性模式,NCL的有功功率为额定值的2.29倍,从PCC吸收多余的有功功率从而将PCC从过压状态拉回额定值。图10 c所示为LCL-ES启动的瞬态过程：LCL-ES启动前电网处于过电压状态,PCC相电压幅值为360 V;LCL-ES启动后经过5至6个基波周期,PCC相电压幅值稳定为310 V,Id 从84 A增大到100 A,Iq 从零增大到16 A,LCL-SL的有功功率和感性无功增大。试验结果和仿真结果一致,同样验证了LCL-ES实现需求响应并稳定PCC电压的有效性以及稳态运行范围分析结果的正确性。
7 结论
本文基于一种新型电力弹簧——LCL-ES,从功率补偿范围和网侧电压波动范围角度分析了其的稳态运行范围。以纯无功补偿模式为例,LCL-ES的功率补偿范围比传统的串联型ES更加大,功率补偿特性更加灵活。利用几何方法结合相量图,本文分析了LCL-ES的网侧电压波动范围并给出其波动上下限的解析解。利用本文的分析结论可以掌握LCL-ES的功率补偿范围和网侧电压波动范围,避免LCL-ES工作时出现越限失灵,可用于指导LCL-ES在电网稳压和功率补偿方面的设计。
