750kV变压器Π型接地环流分析与抑制研究

李山1, 李伟2, 吴标1, 张媛1, 周利兵1, 公多虎1

1. 国家电网新疆电力公司电力科学研究院 乌鲁木齐 830011

2. 贵州理工学院电气与信息工程学院 贵阳 550003

Study of Analysis and Suppression on Grounding Circulation Current of 750 kV Transformer Π Grounding

Li Shan1, Li Wei2, Wu Biao1, Zhang Yuan1, Zhou Libing1, Gong Duohu1

1. State Grid Xinjiang Electric Power Company Electric Power Research Institute Urumqi 830011 China

2. Guizhou Institute of Technology Guiyang 550003 China

收稿日期: 2018-02-26   网络出版日期: 2018-06-25

Received: 2018-02-26   Online: 2018-06-25

作者简介 About authors

李 山 男 1982年生,高级工程师,主要从事电力系统分析、电磁暂态过电压方面的研究。

李 伟 男 1973年生,博士,高级工程师,主要从事高电压与绝缘及故障诊断技术方面的研究。

摘要

针对750kV变压器中性点Π型接地产生较大接地环流的现象,建立接地环流数学模型,并分析了接地环流大小及其影响因素;实测接地环流并建立接地环流与负载电流的相关关系,提出了接地环流抑制措施,并通过实测电阻参数对比计算改造前后接地电流的变化,接地环流消除并与实测结果一致,从而充分验证了关于接地环流理论分析的正确性和抑制措施的有效性。

关键词： 750kV变压器 ; 中性点Π型接地架构; ; 接地环流 ; 数学模型 ; 抑制

Abstract

To larger grounding circulation current (GCC) produced by 750kV transformer neutral Π type grounding, GCC mathematical model is fabricated, its GCC value and factors are analyzed. Real GCC is measured, its relation is built to load current, and so GCC suppression measure is put forward. Real resistance parameters is used to analyze the GCC change before and after modification, and it is found that GCC is eliminated and consistent with real measured result. The correct theoretical analysis and valid suppression measure are fully tested with related to the GCC of 750kV transformer neutralΠtype grounding.

Keywords： 750kV transformer ; neutral Π type grounding; ; grounding circulation current (GCC) ; mathematical model ; suppression

PDF (3038KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

李山, 李伟, 吴标, 张媛, 周利兵, 公多虎. 750kV变压器Π型接地环流分析与抑制研究. 电气工程学报[J], 2018, 13(6): 36-41 doi:10.11985/2018.06.006

Li Shan. Study of Analysis and Suppression on Grounding Circulation Current of 750 kV Transformer Π Grounding. Journal of Electrical Engineering[J], 2018, 13(6): 36-41 doi:10.11985/2018.06.006

1 引言

750kV变压器一般采用3台单相自耦变压器构成组式变压器,三相接线方式为Yna0d11,则选择正确可靠的变压器中性点接地方式,对保证变压器安全运行具有重要意义[1,2,3,4,5]。

国家电网公司《十八项电网重大反事故措施（2012年修订版）》中第14.1.1.5 条要求[6]：“变压器中性点应有两根与主接地网不同地点连接的接地引下线,且每根接地引下线均应符合热稳定要求”。因此,750kV主变压器中性点接地采用了汇流母线两端分别接地的Π型架构接地方式。这种接地架构满足了两根接地引下线互为备用的技术要求,提高了接地可靠性。然而,实际运行中此类变电站在检测变压器接地引下线接地电流时发现中性点每一根接地引下线均有65~150A大小不等的接地电流,埋下了安全生产的潜伏性隐患。

针对变压器中性点Π型架构及运行效果的研究成果不多。文献[7]对单相变压器组成的三相变压器中性点汇流母线三种不同接地方式的优缺点进行了探讨,并建议使用一端两点接地方式;文献[8]分析了某500kV自耦变压器Π型接地两根接地引下线电流产生的原因,实测了电流大小并进行了对比研究;文献[9]关于并联电抗器和单相自耦变压器中性点接地方式的争论存在两种观点：一种观点认为不该有两点接地：一种观点认为两点接地是可行的,建议使用两点接地;文献[10,11,12]对变电站单相自耦变压器中性点两点接地产生环流的原因进行了分析研究并提出了解决方法。总体来看,上述文献对环流产生的原因及分析,尤其在环流理论模型构造方面,尚需进一步深入探讨。

事实上,因接地装置故障引发的变压器或电网运行事故时有报道[13]。本文针对某750kV变压器中性点接地引下线的环流问题,构建变压器中性点Π型接地架构环流数学模型,理论分析环流大小及成因,现场实测接地环流并分析与负荷电流的相关关系,提出抑制环流的改造措施,再通过理论计算和环流实测验证理论分析的正确性和抑制措施的有效性。

2 中性点Π型接地物理架构

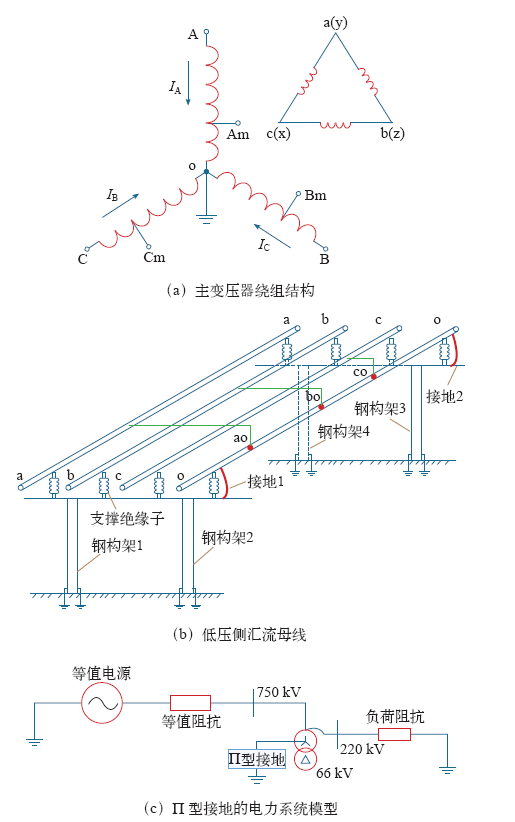

750kV主变压器中性点采用Π型接地方式,其示意图如图1所示。在图1a中,Ao、Bo、Co分别为主变压器高压侧绕组;Am、Bm、Cm为中压侧抽头,ab、bc、ca分别为低压绕组。IA、IB、IC分别为变压器负荷电流,正常情况下该三相电流大体平衡。图1b中,aa、bb、cc和oo分别为低压绕组a、b、c和中性线的汇流管母线,钢构架1~4为汇流线的支撑构架,每个构架分别引出两根接地线与变电站接地装置相连,ao、bo和co为中性点在汇流管母线上的连接位置,形成Π型接地。图1c给出了Π型接地的电力系统模型,可以用于理论分析与计算。

图1

新窗口打开| 下载原图ZIP| 生成PPT

图1   中性点汇流母线Π型接地

Fig.1   Π grounding of neutral bus


3 架构环流理论模型及计算分析

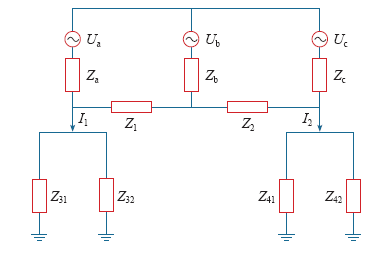

考虑了中性点汇流母线电阻、接触电阻、接地引下线及接地网电阻情况下,从主变压器中性点向接地点看进去的实际电路如图2所示。由于变电站母线电压正常情况下运行稳定,变化范围不大,因此,等效电路中采用了电压源数学模型[14]。其中,Ua、Ub、Uc为等效电压源;Za、Zb、Zc为等效阻抗;Z1、Z2为中性点汇流母线阻抗;Z31、Z32、Z41和Z42为中性点汇流母线到4个钢构支架的阻抗,假设该变电站接地装置的接地电阻忽略不计。

图2

新窗口打开| 下载原图ZIP| 生成PPT

图2   750kV变压器Π型接地实际电路图

Fig.2   Actual circuit of 750kV transformer Π grounding

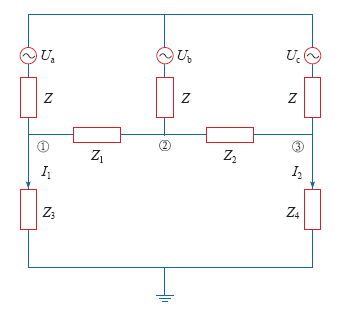

考虑一般情况,在图2中,若三相平衡,则Za = Zb = Zc = Z,Z3 = Z31//Z32,Z4 = Z41//Z42,可得等效电路图如图3所示。依据线性电路基本理论,为求得环流,可采用节点电压法[15,16],取图3中所给节点电压,列写方程为

图3

新窗口打开| 下载原图ZIP| 生成PPT

图3   750kV变压器Π型接地等效电路图

Fig.3   Equivalent circuit of 750kV transformer Π grounding

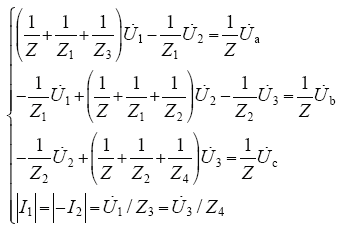

从而可得接地电流

考虑三相负载对称时,中性线上无电流通过,阻抗中主要为电阻分量,更特殊情况下,假定Z1 = R1 = Z2 = R2,Z3 = R3 = Z4 = R4,Z = R,则有

其中,Ifh = (Ua - Uc)/R = Ia - Ic为正常的中性点不平衡电流,与Π型接地架构无关。

为了便于分析,可令R1 = x1,R2 = x2,则有二元函数

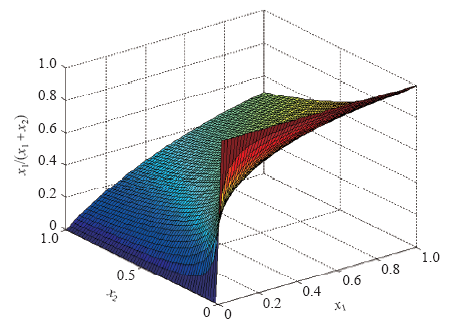

求解二元函数 y = f(x1, x2)的最值并制作其二元函数曲面图,当x1,x2∈[0,1]时,二元函数曲面图如图4所示。

图4

新窗口打开| 下载原图ZIP| 生成PPT

图4   二元函数曲面图

Fig.4   Cured surface figure of two dimensional function


由图4可知,x1,x2∈[0,1]内,当x1 = 0时,ymin = 0;当x2 = 0时,ymax = 1;当x1 = x2时,y = 0.5。

此外,对二元函数 y = f(x1,x2)还可利用求偏导[17]的方法解出最值。在上述条件下,由分析可知环流最大数值为 ,这与使用戴维南定理分析的结果一致,即在两端接地引下线中将有循环电流流过,即为接地环流,也可认为oo汇流母线两端接地点间存在电位差从而引起该环流。

事实上,在750kV变电站中,3台单相变压器相隔距离较远,以该变电站为例,中性点汇流母线长约55m,其材料为6063-φ170/54型铝合金,电阻率为25μΩ/m;同时,钢构架平均高4m,材料为Q235-B型,电阻为0.1μΩ/m。上述材料采用不对称布置,加之连接工艺（电阻焊接或者螺栓连接）不一致,难以保证连接部位接触电阻为零或均等,故这种接地方式中必然存在环流。

4 现场接地环流数据实测及对比分析

4.1 电流方向确定

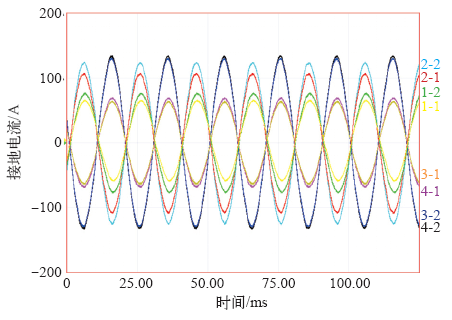

在三相负载平衡条件下,负荷电流为125A时,利用日置8861-50型存储记录仪分别对8根接地引下线的电流及相位进行测试,其录波图（其值为瞬时值）如图5所示,其中曲线1-1、1-2、2-1和2-2分别为支柱1、支柱2接地引下线电流,曲线3-1、3-2、4-1和4-2分别为支柱3、支柱4接地引下线电流。

图5

新窗口打开| 下载原图ZIP| 生成PPT

图5   实测电流波形

Fig.5   Measured current waveformes

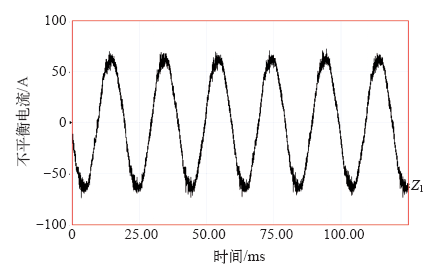

由图5可见,支柱1、支柱2的接地引下线电流同相位,幅值不相同;支柱3、支柱4的接地引下线电流同相位,幅值也不相同。支柱1、2和支柱3、4的电流相位基本相反。将上述支柱1、支柱2接地引下线电流波形叠加,即为从中性点流入接地网的环流,如图6所示,其有效值约为45.2A,频率为50Hz。

图6

新窗口打开| 下载原图ZIP| 生成PPT

图6   从中性点端子注入地网的不平衡电流

Fig.6   Unbalanced current injected into the ground network


4.2 负荷电流与环流的关系分析

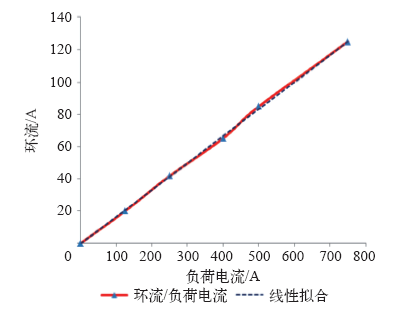

在不同负荷电流下,对变压器中性点的环流进行跟踪测量,结果见表1和图7。

表1   负荷电流与环流的关系

Tab.1  Relationship of load current and circulation current

名 称数 值
负荷电流/A(IA = IB = IC)750500400250125
环流实测值I1/A12585654220
环流/负荷电流(I1/I)0.1670.1700.1630.1680.160

新窗口打开| 下载CSV


图7

新窗口打开| 下载原图ZIP| 生成PPT

图7   负荷电流与环流的关系曲线

Fig.7   Relationship curve of load current and circulation current


观察图7中曲线,很显然接地环流与负荷电流近似呈线性关系,这表明负荷电流大小决定了接地环流值的大小,因此,可推得该环流大小与Π型接地架构本身几乎不存在关系。

由表1可知,环流与负荷电流成正相关性,其相关系数约为0.165,即接地环流约为17%负荷电流值,结合图7中结论,只有改变Π型接地架构本身的接地方式,才能从根本上改变或消除该比值,改变接地环流的大小,从而形成抑制接地环流的思路。

4.3 实测接地环流分析

在将该变压器中性点接地方式由Π型接地改为一端两点接地的同时,对电阻参数进行了实际测量。在图1b中,将4个钢构支架的接地线解开,在不同的位置进行测量,检测结果如下：R1≈R2 = 1.25mΩ,R3≈R4 = 4.98mΩ,将检测结果代入式（3）,可得I1 = 0.174Ifh,即环流与负载电流的比例系数为0.174,与实际测量得到的电流比例系数接近（见表1）,其误差在于钢构架和接地引下线之间存在接触电阻,从而导致测量结果略有偏差,可以接受。

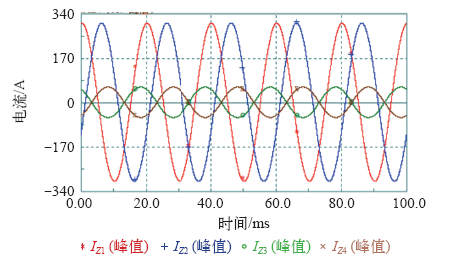

另一方面,利用EMTPE仿真软件[18,19]搭建如图8所示模型,其主要参数见表2,通过改变负载阻抗值得到不同的负荷电流。图8给出了负荷电流在250A条件下的计算波形,可以看出环流（即图8中IZ3、IZ4）为41.9A（峰值为59.25A）,变压器两个边相流过汇流母线的电流（即图8中IZ1、IZ2）为214.7A（峰值为303.63A）,与理论计算值较为一致,从而验证了接地环流计算模型及推导过程的正确性。

图8

新窗口打开| 下载原图ZIP| 生成PPT

图8   实测电阻参数环流计算波形

Fig.8   Circulation current waveformes of measured resistance


表2   主要仿真参数

Tab.2  The main simulation parameters

名 称参 数
等值电源/kV(峰值)636.7∠0°
等值阻抗/Ω3.04 + j33.696
主变压器额定容量/MV·A1 500
主变压器阻抗电压(%)U12：18.97;U13：45.11;U23：22.09

新窗口打开| 下载CSV


5 接地环流抑制措施

由上述分析可知,将750kV单相变压器组Π型接地架构两端接地方式改为一端两点接地,可以消除环流通道以限制环流产生,即在图1b中将中性点汇流母线接地1位置处接地线断开,在接地位置2处再焊接一根接地引下线,形成单端双接地,以满足文献[6]中的技术要求。

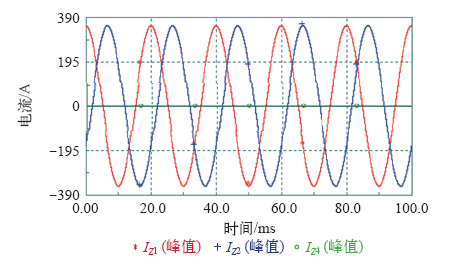

在负荷电流250A的条件下,对改造后的接地装置再进行计算,其波形如图9所示,变压器两个边相流过汇流母线的电流（即图8中IZ1、IZ2）为250A（峰值为353.5A）,而接地环流（即图8中IZ4）约为0A,环流抑制效果显著。

图9

新窗口打开| 下载原图ZIP| 生成PPT

图9   改造后的中性点汇流母线计算波形

Fig.9   Bus current waveformes after modification


改造完成后,对不同负荷电流下的接地引下线电流进行了实测,接地引下线电流在1~10A之间波动,其原因在于变压器三相电流不完全对称所致。从测试结果看,改造效果良好。

6 结论

（1）构建了750kV变压器Π型接地架构环流计算模型并分析了接地环流成因,发现接地环流与Π型接地架构存在的内在关系。

（2）在不同负荷电流下实测Π型接地架构的接地环流,得到了接地环流与负荷电流的近似线性正相关关系,进而提出了单端接地的环流抑制措施。

（3）运用现场实测参数对比分析接地改造前后接地环流的变化,改造后接地环流消除,与接地改造后实测接地电流变化一致,从而验证了接地环流理论分析和抑制措施的合理性、有效性。
