发展清洁能源已是大势所趋。近年来,我国大力推动能源结构优化,但煤炭作为主体能源的格局没有改变,其在一次能源消费中的占比仍超六成。2014年,我国非化石能源占一次能源消费比重仅为11.1%^[1]。目前分布式电源多以接入配电网运行为主,分布式电源的接入使传统配电系统从辐射形网络变为遍布中小电源和用户的互联网络,对传统配电系统产生巨大的影响^[2,3,4]。分布式电源分布较广,管理困难,如果不能对分布式电源进行有效的管理,将对电网的运行、维护、检修带来安全隐患,直接影响电网的安全稳定运行,因此,设计和开发一套分布式电源并网接口一体化装置十分必要。

目前,关于分布式发电并网的研究成为热点^[5,6,7]。文献[8]在总结分布式发电并网发展及应用的基础上,对分布式发电并网技术、含分布式发电的系统进行分析,并从运行与控制等方面分别进行了详细的介绍和研究。文献[9]采用PS50CLA120 IPM智能模块作为主逆变桥路,TMS320LF2407信号处理器作为控制芯片,分析了分布式发电装置在孤岛状态下的应对措施,并提出了综合性并网控制系统实现的可能性以及相应的控制策略,但该文献没有从电网端对分布式并网的要求进行分析。文献[10]等研制了分布式光伏并网接口装置,具备分布式光伏发电保护、测控、电能质量监测、运行控制、通信管理、远动、信息安全加密等功能,实现了调度端对分布式光伏发电系统的实时监控,但该文献主要介绍装置的个体功能,没有考虑通道的要求和现场应用的适应性。

针对目前分布式电源并网存在的问题,本文设计和开发了DARI-3317分布式电源并网接口装置,该装置不仅集成了保护、测控、反孤岛、电能质量监测、规约转换、远动和信息加密功能,同时具备与调度主站实时反馈电站信息、接受远程控制公共连接点开关投切及逆变器启停,实现了调度端对分布式光伏发电系统的实时监控。此外,该装置软硬件平台设计具备开放的接口和扩展裕度,便于将来的扩展和技术升级,保证装置更长的有效使用寿命周期。DARI-3317分布式电源并网接口装置已在国网某分布式光伏电站正式投运,在实际工程中得到了验证。

DARI-3317分布式电源并网接口装置的设计参考了国家相关规范^[11,12],并充分考虑了现场的实际需求与运行环境。

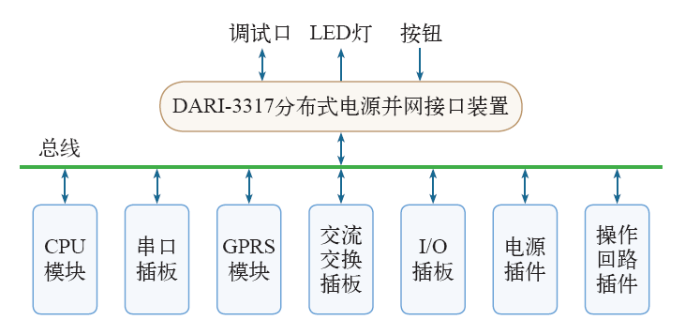

（1）硬件结构总体说明。DARI-3317分布式电源并网接口装置采用4U高度、19英寸半层标准机箱。机箱采用整体面板及大背板结构。背板出线分上、下层布置,上层为弱电系统,下层为强电系统,包括直流电源、模拟量和开关量输入等。插件采用贴装技术,将DSP系统、模–数系统集于一体。为提高系统的可靠性,采用高可靠的光耦合器件,增强了装置的抗干扰能力。装置的安装方式为嵌入式安装;结构型式为组合插件式;接线方式为后接线方式。硬件结构总体框架如图1所示。

分布式电源并网接口装置具有以下特点：

1）装置主CPU采用高性能DSP+Power PC。

2）其他主要器件均为工业级主流芯片。

3）装置平台功能强大,为网络通信、多装置通信、数据实时采集、数据库管理、文件存储管理等功能应用提供足够的支撑和可扩充裕度。

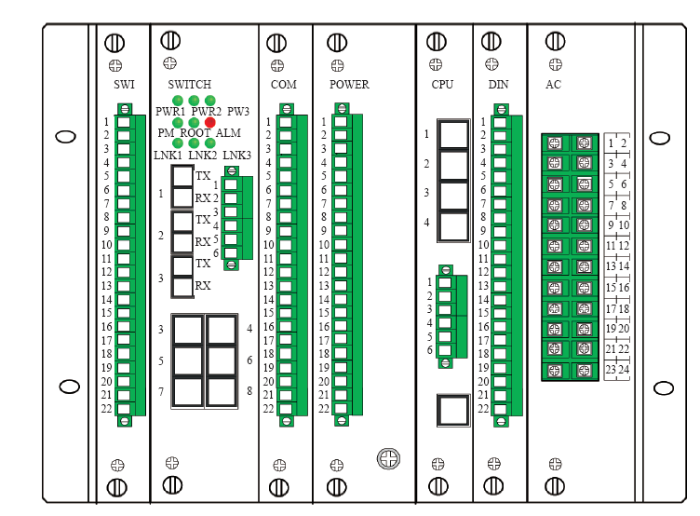

（2）分布式电源并网接口装置。分布式电源并网接口装置典型配置如图2所示,交流量、开入量、开出量的板卡数可根据现场需要进行增减配置,同一功能板卡的分支类型可根据现场情况选配。

（3）插件。DARI-3317分布式电源并网接口装置插板主要包括CPU插件、GPRS插件、交流变换插件、开入量采集插件、电源插件和操作回路插件等。CPU插件固定插槽位置,主要是光/电网口、RS 232串口、RS 485串口的组合配置。GPRS插件为可选模块,用户可采用GPRS方式与主/子站通信时配置。交流输入变换插件共10个模拟量通道,包括三相电压（TV额定电压100/380V）、三相保护TA输入、三相测量TA输入和一相零序TA输入。开入量采集插件有DC 110V或220V自适应、DC 24V或48V自适应、AC 110V或220V自适应三种插件供选择,与电源输入电压保持一致。操作回路插件用于完成对断路器的各种操作,包含跳合闸触点和报警触点,适用于弹簧机构断路器和不带压力机构的永磁断路器。

（4）供电方式。分布式电源并网接口装置的主电源可同时接纳交流供电和直流供电,两者互为备用。蓄电池作为电源后备用,当交流供电中断,系统会自动切换蓄电池供电;交流供电和蓄电池供电可实现无缝切换,保证了系统设备的正常持续工作。

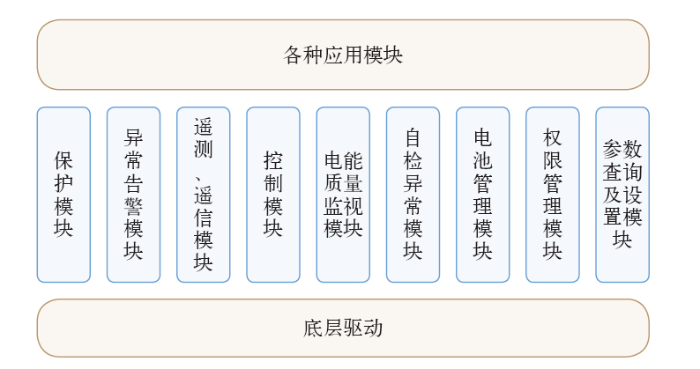

分布式光伏并网接口装置软件系统采用面向对象的设计方法,由各个功能模块构成。程序设计简单明了,便于扩展,方便维护升级。图3为装置软件结构图。

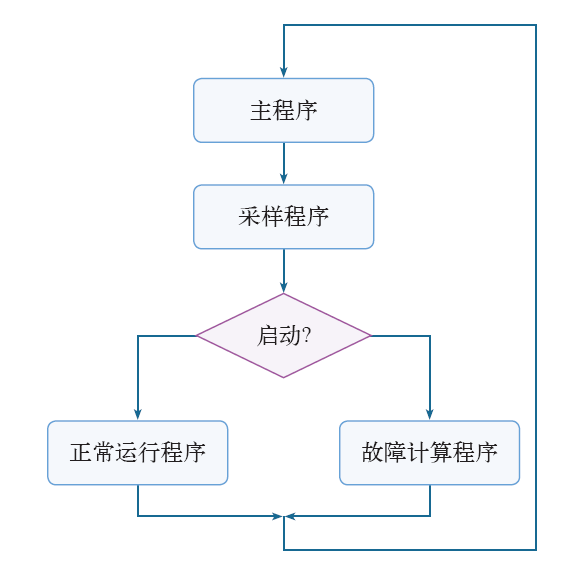

以保护程序为例,简要说明程序设计的流程,如图4所示。保护主程序在每个采样周期都会根据采集的模拟量、开关量的信息,以及装置硬件自检、外部异常情况检查,来判断是否其进入正常运行程序或故障计算程序。正常运行程序包括状态监视、数据预处理等功能,故障计算程序中进行各种保护的算法计算、跳闸逻辑判断等。当装置硬件自检出错,发装置闭锁信号同时闭锁装置,保护退出。

分布式电源并网接口装置不仅集成了保护、故障解列、测控、反孤岛和电能质量监测功能,还具备规约转换、远动和信息加密功能,为运行监控主站或调度主站与分布式电源设备之间建立了通信桥梁,起到承上启下的作用,一方面对上（运行监控主站、调度）上送遥信、遥测、电度、电能质量等信息,并接受主站的遥控、遥调等命令,另一方面对下（光伏逆变器控制器）转发遥调、启停等命令并接收光伏逆变器控制器上送的相关遥信信号。

DARI-3317集成通信管理装置的功能和光纤以太环网功能,能够实现光伏电站从逆变器、电度表、环境监测仪等智能设备的接入与信息的转发,通信规约既可扩展,又可配置。DARI-3317支持以太环网（100M）,站内其他装置可以直接接入光纤构成以太环网,节省光端机,施工简单,通信可靠。

（1）通信端口：2个/4个光纤以太网接口,2个/4个电以太网接口,7个/10个RS 485/RS 232串口,内置/外置无线GPRS通信接口。

（2）对于不方便接入光缆的站点,通过GPRS/CDMA无线方式实现主站、子站的通信。内置GPRS板卡插件,或者外置GPRS/CDMA模块,通过串口与装置连接。

（3）对于CPU板上有以太网光纤口配置的情况,需要根据实际工程使用数量另外选择光纤模块;光模块支持带电热插拔功能,直接插入CPU板的光模块插槽口即可用。光纤模块类型见下表。

（4）通信规约。对下可同时支持上百种规约,如Modbus、DLT645、IEC 60870-5-103等;对上与调度主站通信,支持IEC 60870-5-101：2002、IEC 60870-5-103、IEC 60870-5-104规约。

根据实际通信条件,分布式电源并网接口装置DARI-3317与主站之间的通信可以支持光纤通信或无线通信（GPRS）。

（1）保护功能。主要包括三段可经方向和复压闭锁的过电流保护、两段零序过电流保护、过负荷保护以及逆功率保护。

（2）异常告警功能。包括事故总信号、TV断线报警、TA断线报警、控制回路断线报警、TWJ异常报警。

（3）故障解列功能。包括两段欠电压保护、两段过电压保护、两段低频保护和两段高频保护。

（4）遥测功能。采集三相电压、电流和零序电流,实现三相电压、线电压、零序电压、正序电压、负序电压,三相电流、零序电流,三相有功功率、三相无功功率、三相视在功率、三相功率因数、总有功功率、总无功功率、总视在功率、总功率因数、谐波等数据的测量。

（5）遥信功能。实时采集现场接入的位置状态和其他状态信息,通过“总召查询”、“变位主动上送”等方式将状态信息远传。采集线路间隔的开关位置（单/双位置）,弹簧末储能信号,遥控把手的远方/就地信号、保护、告警事件SOE等。

（6）控制功能。对具备遥控条件的开关进行远方遥控,开关检有压自动合闸。

（7）反孤岛功能。主要包括两段欠电压、过电压、低频、高频保护,自适应孤岛识别,主动式孤岛识别。

（8）电能质量监视。实时监测三相电压、线电压、零序电压、正序电压、负序电压,三相电流、零序电流,功率相关数据,三相电压基波和2~23次谐波电压有效值、三相电流基波和2~23次谐波电流有效值,谐波总畸变,电压、电流的不平衡率。

（9）装置自检异常。主要包括装置闭锁、装置报警、定值文件出错、定值整定出错、定值变更告警、A-D采样出错、光耦电源失电、通信中断、装置主/后备电源相关告警。

（10）电池管理。主要指蓄电池活化。可按照既定活化周期系统自动启动活化,也可本地以及远方人工启动活化。由于主电源失电,蓄电池放电至关断电压时,电池输出自动关断,保护蓄电池组不致过放。

（11）权限管理功能。对参数设置、查询、装置初始化、装置重要数据抄读等,提供装置登录权限、密码管理,防止对装置的非法操作,保证信息安全。

（12）参数查询及设置。装置相关参数以及定值可由主站、手持装置、专用调试软件取得对应权限后查询、设置。

此外,通过本地监控或调度侧主站与DARI-3317通信,能够实现定值的上送和远方修改、故障信息上送、运行告警信息上送,遥信变位上送、遥测上送、遥信上送、总查询和装置远方对时等功能。

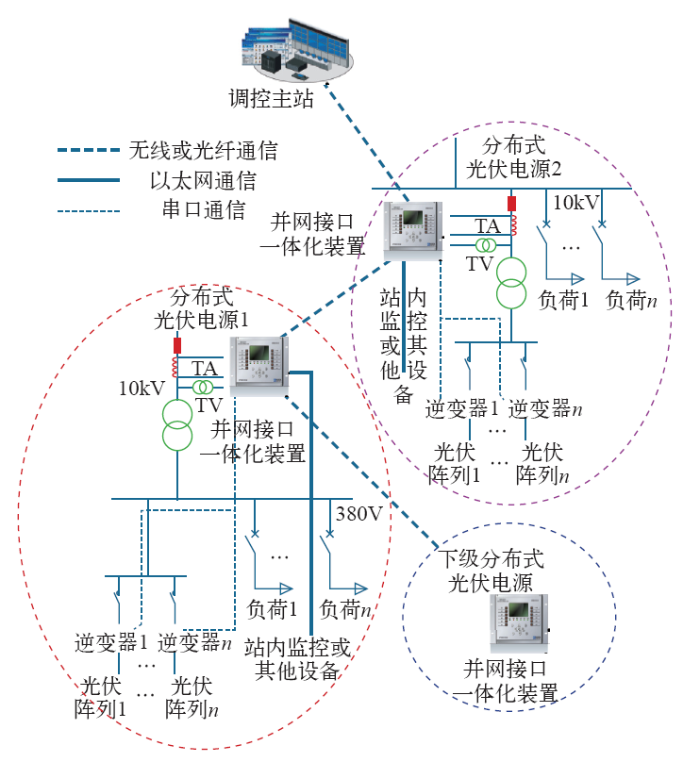

本文研制的DARI-3317分布式电源并网接口装置已取得了国网电科院检测中心的型式试验报告,各项指标符合检测规范,并成功应用于国网某分布式光伏电站。如图5所示,分布式电源并网接口装置交流插件并网口的TV、TA,主要用于测量电压、电流,监测电能质量、保护。分布式电源并网接口装置之间、分布式电源并网接口装置与调控主站之间采用光纤通信,分布式电源并网接口装置与逆变器之间采用串口通信,分布式电源并网接口装置与站内监控设备采用以太网通信。电压、电流测量精度为0.2级,有功功率、无功功率、视在功率、功率因数的测量精度为0.5级。平均无故障时间（MTBF）大于50 000h。在主站报文对时,对时误差小于1s。自带时钟芯片,在无主站对时情况下,时钟在168h内走时小于1s。

分布式电源能量利用率高,环境污染少,被广泛应用到电力系统中。随着分布式电源不断地发展,并网对大电网的影响也越来越大。分布式电源分布比较广,管理比较困难,如果不能对分布式电源进行有效的管理,将对电网的运行、维护、检修带来安全隐患,直接影响电网的安全稳定运行,因此,设计和开发一套分布式电源并网接口一体化装置十分必要。

DARI-3317分布式电源并网接口装置采用先进的软硬件技术,精心的结构设计,使保护和测控既相对独立又相互融合,保护装置工作不受测控和外部通信的影响,确保保护的安全性和可靠性。采用分层分布式结构,可集中组屏,也可安装于开关柜上,整个系统灵活可靠,各间隔单元功能独立,没有相互依赖性,某一个装置的损坏不会影响其他装置的功能。充分发挥四合一的特点和通信网络的优势,集保护测控功能于一体,采用通信网络传递信息,可取消常规的二次信号控制电缆,简化二次电缆接线。不仅减轻了TA、TV负荷,而且节省了大量投资,节约了人力物力,减少了施工难度及维护工作量。同时为了同传统方式兼容,保留了部分远动信号及中央信号,背板端子也沿用了传统模式,兼容传统的操作控制模式。

本文研制了分布式电源并网接口装置,并成功投入了运行,为规范分布式电源电站的信息采集和上送提供了理论和实际指导。DARI-3000系列保护测控装置将进一步得到推广。
