电气工程学报, 2017, 12(5): 76-81 doi: 10.11985/2017.05.012

基于SVPWM技术的单相多电平逆变器均压策略研究

管月, 李磊, 师贺, 马爱华

南京理工大学自动化学院 南京 210094

Capacitor Voltage Balancing Strategy Based on SVPWM Technology for Single-Phase Mutil-Level Inverters

Guan Yue, Li Lei, Shi He, Ma Aihua

Nanjing University of Science and Technology Nanjing 210094 China

收稿日期: 2016-06-2   网络出版日期: 2017-05-25

基金资助: 国家自然科学基金.  51177073

Received: 2016-06-2   Online: 2017-05-25

作者简介 About authors

管 月 女 1991年生,博士研究生,研究方向为电力电子、智能电网与控制。

李 磊 男 1975年生,副教授、博士生导师,研究方向为电力电子与电力传动、智能电网与控制。

摘要

多电平逆变器存在直流侧分压电容不均压问题,这会引起输出电压和电流波形畸变,使电路性能恶化或系统失控,甚至导致电平数跌落,使其失去多电平逆变器原有的诸多优点。本文分析了单相三电平正激隔离逆变器的直流侧不均压问题,并提出一种基于单相SVPWM技术的均压策略。该均压策略不增加原逆变器拓扑复杂度,仅在SVPWM控制中加入判断环节,即可实现分压电容均压目的。最后经仿真实验验证了该均压策略可靠性,仿真实验在Power Simulation环境下进行。

关键词： 均压策略 ; 多电平逆变器 ; 单相SVPWM

Abstract

DC capacitor voltage unbalance causes the distortion of output voltage wave and the degenerate of voltage levels in multi-lever inverters. This issue of single-phase three-level inverter is analyzed and a voltage balancing control strategy based on single-phase SVPWM is proposed. This control strategy realizes the voltage balancing without any auxiliary circuit by choosing switching patterns and deciding their duration appropriately. The reliability and validity of this control strategy have been verified by the simulation results which carried in the Power Simulation environment.

Keywords： Voltage balance strategy ; multi-level inverter ; single-phase SVPWM

PDF (2486KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

管月, 李磊, 师贺, 马爱华. 基于SVPWM技术的单相多电平逆变器均压策略研究. 电气工程学报[J], 2017, 12(5): 76-81 doi:10.11985/2017.05.012

Guan Yue. Capacitor Voltage Balancing Strategy Based on SVPWM Technology for Single-Phase Mutil-Level Inverters. Journal of Electrical Engineering[J], 2017, 12(5): 76-81 doi:10.11985/2017.05.012

1 引言

逆变电路中直流分压电容不均压的问题会引起输出电压和电流波形畸变,使电路性能恶化甚至导致系统失控[1,2],致使电平数出现跌落,使多电平逆变器失去其原有的诸多优势。对于单相的三电平逆变器直流侧均压问题,主要有两种解决方案[3,4,5,6,7]：一是增加硬件电路。提高分压电容的容值或并联大功率电阻。这一种方案简单有效,但降低了能量密度;二是改变控制方法。滤除调制波直流分量或监测电容电压进行前馈控制,而这增加了电路复杂程度。得益于SVPWM技术,三相逆变电源系统取得了良好的逆变控制效果[8,9,10,11],文中将SVPWM技术应用于单相逆变系统中,以期使其获得与三相逆变器相同的效果。

本文在理论分析中点电压偏移的基础上,提出一种基于单相SVPWM控制的均压策略,只需在控制方法上添加选择环节,通过选择合理的开关电压矢量及其作用时间,即可在不增加电路复杂程度的前提下,有效地实现均压目的。

2 单相SVPWM均压原理

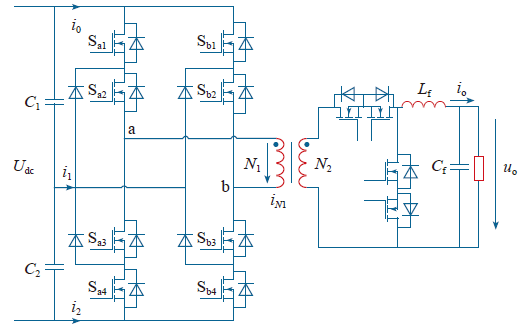

本文以单相三电平逆变桥为例,对均压原理进行说明。逆变器拓扑结构如图1所示。

图1

新窗口打开| 下载原图ZIP| 生成PPT

图1   单相三电平逆变桥

Fig.1   Single-phase three-level inverter


Sa、Sb分别代表a、b两相开关管状态,可取值为1,0,-1,分别对应a点或b点电位为Udc/2、0、-Udc/2的三种状态。则两相工作在不同开关状态时,a、b两点间存在5种不同电势差Uab,按其值的大小分为5种电压矢量,见表1。

表1   5种电压矢量及其对应的九种开关状态

Tab.1  Five voltage vectors and nine corresponding switch states

电压矢量UabSa,Sb
U000,0
1,1
-1,-1
U1Udc1,-1
U2Udc/21,0
0,-1
U3-Udc/20,1
-1,0
U4-Udc-1,1

新窗口打开| 下载CSV


由基尔霍夫电流定律,图1中三电平电路各连接点满足：ic1 = -i2和ic2 = ic1 - i1。

假定直流侧电压源恒定,则两分压电容电压偏移量之和为0,且两分压电容容值相等,均为C,同时考虑到电容电压与电流的关系,故有

得出

根据电容能量公式,直流侧电容偏移总能量为

式中,Uc为直流侧两分压电容中点电压。

可知Δ≥0。该值越大,则总偏移量就越大。若想实现均压,则必须使Δ朝向减小方向变化。

在选取电压矢量合成目标矢量时,只需始终选取能够使dΔ/dt≤0的电压矢量,即可实现均压目的。零矢量和全矢量为平衡无关矢量。只有1/2矢量（V2、V3）作用时,不同的冗余矢量对中点电压有影响,故通过选取合适的冗余矢量,即可在保持输出电压不变的条件下,实现均压。

式中,Uc可以通过采样中点电压值得到。对于充电电流,考虑到电平数较少（仅为三电平）,故可以通过定性分析得到不同开关状态下的电流相对大小,无需监测拓扑电流。

以图1中变压器一次电感电流iN1为参考,分析不同开关状态下的电容充电电流与iN1的关系,见表2。

表2   i1、iN1及开关状态间的关系

Tab.2  The relationship between i1 and iN1 under different switch states

开关状态i1与iN1关系i1正负
1,0i1 = -iN1-
0,-1i1 = iN1+
0,1i1 = iN1-
-1,0i1 = -iN1+

新窗口打开| 下载CSV


此时,根据采样得到的中点电压与理论中点电压值的比较结果,判断所需的i1的正负,直接选取对应的开关状态。这样,在合成所需电压矢量的过程中不断判断最优矢量,即可实现均压目的。

3 SVPWM波形的形成

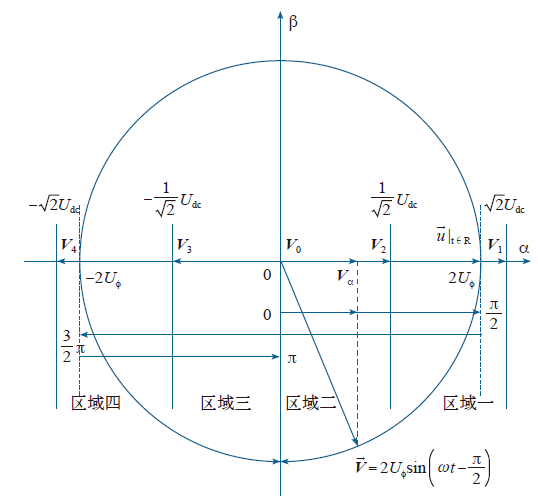

SVPWM控制方式是用在三相电网中的控制方式,与其类比即可得到单相SVPWM控制原理。5种不同长度的电压矢量将二维平面分为4个区域,再引入虚拟旋转矢量,从图2中β轴负半轴星号处开始逆时针旋转,则其在α轴的投影Vα为待合成的期望电压矢量。

图2

新窗口打开| 下载原图ZIP| 生成PPT

图2   虚拟旋转电压矢量图

Fig.2   Space voltage vectors for single-phase there-lever inverter


通过比较Vα与各电压矢量的大小,即可判断其所在区域,利用该区域两个电压矢量,并合理设置矢量作用时间即可合成期望电压矢量。

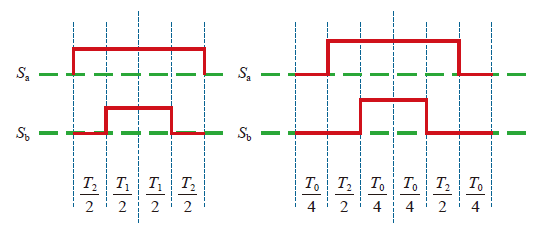

考虑到开关状态的切换可能会导致谐波损耗增加等问题,本文采用对称的分段式控制,如图3所示,在区域一和区域四中,采用1/2矢量、1矢量、1矢量、1/2矢量的作用顺序;在区域二和区域三中,采用0矢量、1/2矢量、0矢量、0矢量、1/2矢量、0矢量的作用顺序。

图3

新窗口打开| 下载原图ZIP| 生成PPT

图3   SVPWM波形示意图

Fig.3   Switch state waveform in sector 1 and 2


4 仿真结果及分析

为了验证本文提出的均压策略的正确性,搭建了Power Simulation仿真模型,模型关键参数为：直流电源为220V,直流侧分压电容容值为220μF,输出滤波电感150μH,输出滤波电容125μF,负载电阻10Ω。取调制比M为0.8。

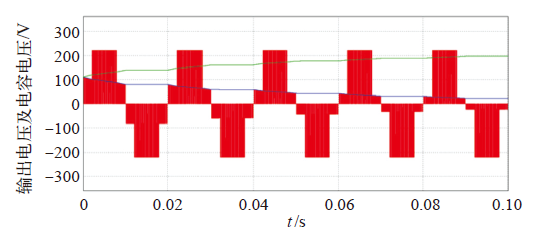

文中所提出的拓扑,若不采用均压策略,可能会产生某一电容一直放电直至其电压为0的状况,导致三电平退化成两电平,如图4所示。可见多电平逆变器直流侧均压问题不仅影响输出电压质量,更会导致电平数退化,使得多电平拓扑失去其多电平本来的优点。

图4

新窗口打开| 下载原图ZIP| 生成PPT

图4   不均压导致电平数退化

Fig.4   Level number degradation due to voltage imbalance without voltage balancing control

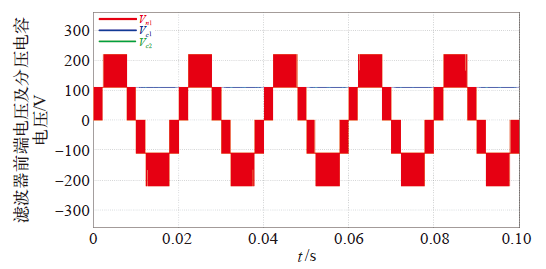

图5为采用本文提出的单相多电平逆变器SVPWM均压策略后,滤波器前端电压及分压电容电压波形。从图中可以看出,采取了该均压策略后,可以保证输出完美的三电平。两分压电容电压始终保持在Udc/2左右。验证了本文提出的均压策略的正确性。图6给出直流侧两分压电容端电压波形图,并标出了最大值和最小值,分别为110.567V和109.431V。与理论值110V偏差仅为0.51%和0.39%。

图5

新窗口打开| 下载原图ZIP| 生成PPT

图5   滤波器前端电压及分压电容电压波形

Fig.5   Output voltage waveform before filter and two capacitors voltage

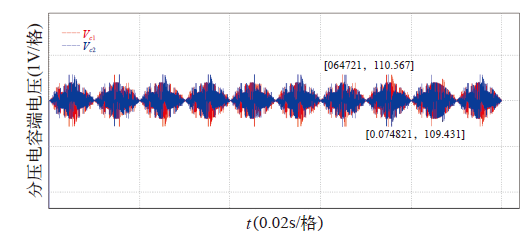

图6

新窗口打开| 下载原图ZIP| 生成PPT

图6   直流侧分压电容电压波形

Fig.6   The waveform of the two capacitors

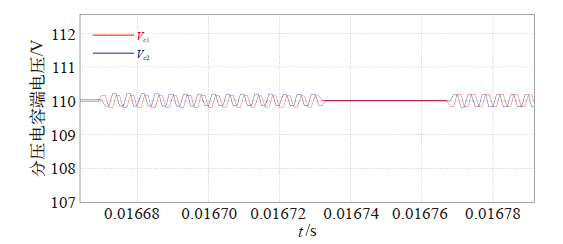

图7中可以看出,本文提出的均压策略对两分压电容端电压的调节作用。当某一分压电容在电路中充当电压源时,不可避免会发生电压下降,此时,控制电路中选择利于中点电压向Udc/2发展的开关矢量调节两电容电压,使之在理论值附近小范围波动。滤波后的电压波形如图8所示。可见本文提出的均压控制方法有效。

图7

新窗口打开| 下载原图ZIP| 生成PPT

图7   两分压电容电压放大波形

Fig.7   Two capacitors voltage amplification waveform


图8

新窗口打开| 下载原图ZIP| 生成PPT

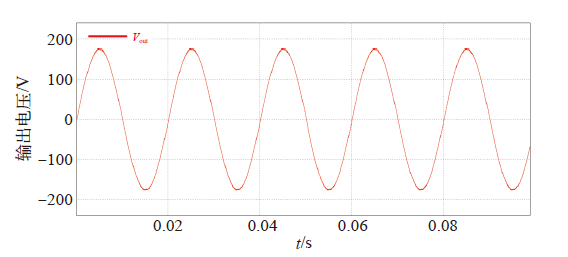

图8   输出电压波形

Fig.8   Output voltage waveform

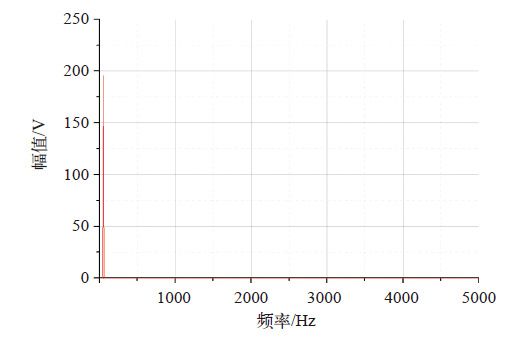

图9给出了输出电压波形的FFT分析,可以看出该均压策略实现均压的同时并未降低输出电压波形质量。

图9

新窗口打开| 下载原图ZIP| 生成PPT

图9   输出电压波形FFT分析

Fig.9   FFT of output voltage waveform


5 结论

多电平逆变器中直流侧分压电容不均压问题不仅影响输出波形,还会导致电平数退化,致其失去多电平优点。文中提出的基于单相SVPWM均压策略,通过在每个开关周期选择合适的开关矢量及其作用时间,简单而有效地解决了单相三电平逆变器直流侧均压不平衡的问题,具有实用性和可推广性。
