电气工程学报, 2016, 11(7): 1-8 doi: 10.11985/2016.07.001

电网风电接纳能力建模及影响因素分析

丁明1, 刘新宇1, 朱乾龙1, 石文辉2

1. 合肥工业大学安徽省新能源利用与节能重点实验室 合肥 230009

2. 中国电力科学研究院 北京 100192

Research on the Model and Influences of Power Grid’s Ability of Admitting Wind Power

Ding Ming1, Liu Xinyu1, Zhu Qianlong1, Shi Wenhui2

1. Anhui New Energy Utilization and Energy Saving Laboratory Hefei University of Technology Hefei 230009 China

2. China Electric Power Research Institute Beijing 100192 China

收稿日期: 2016-01-4   网络出版日期: 2016-07-25

Received: 2016-01-4   Online: 2016-07-25

作者简介 About authors

丁 明 男 1956年生,教授,博士生导师,主要研究方向为电力系统规划及其可靠性、新能源技术及其应用。

刘新宇 男 1994年生,硕士研究生,研究方向为风电并网与机组组合。

摘要

风电出力的特殊性和电网调峰能力的不足导致了弃风问题的出现,合理调度和改善电源结构是解决风电接纳问题的有效途径。本文建立了包含传统水火电机组、风电、储能系统（ESS）以及外送通道在内的机组组合模型,将火电机组发电成本和弃风惩罚费用纳入目标函数,综合考虑了各种运行约束条件,得到兼顾发电成本和风电接纳的优化方案。以某省级电网为例,详细讨论了解耦供热机组“以热定电”运行方式、储能、外送通道和灵活性机组对风电年度上网电量的影响,结果表明,解耦供热机组“以热定电”运行方式、配置储能、增加外送和灵活机组均能提高电网对风电的接纳能力。

关键词： 风电接纳能力 ; 年度计划 ; 以热定电 ; 储能 ; 外送通道 ; 灵活性机组

Abstract

The specificity of wind power and lack of peak regulation led to the problem of abandoned wind, Reasonable dispatch and ameliorate the power structure is an effective way to solve the problem of wind power’s acceptance. The paper established the unit commitment contains traditional thermalpower and hydropower power, wind power, energy storage system (ESS), and delivery channels, thermal power generation cost and abandoned wind penalty costs are included in the objective function, considering the variety of operationalconstraints, to get the optimization taking into account the cost of power generation and acceptance of wind power. Based on an actual provincial power grid, discussed influences of wind power’s the annual electricity with decoupling the constraint of “power determined by heat” , energy storage system, delivery channels and flexible generating units, the results show that decoupling the constraint of “power determined by heat” , energy storage system, delivery channels and flexible generating units can all improve power grid’s ability of admitting wind power.

Keywords： The ability of admitting wind power ; annual planning ; power determined by heat ; energy storage system ; delivery channels ; flexible generating units

PDF (1861KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

丁明, 刘新宇, 朱乾龙, 石文辉. 电网风电接纳能力建模及影响因素分析. 电气工程学报[J], 2016, 11(7): 1-8 doi:10.11985/2016.07.001

Ding Ming. Research on the Model and Influences of Power Grid’s Ability of Admitting Wind Power. Journal of Electrical Engineering[J], 2016, 11(7): 1-8 doi:10.11985/2016.07.001

1 引言

近年来,我国风力发电在快速发展的同时其消纳问题也日益突出[1],大量弃风现象造成了严重的经济损失和资源浪费,从而制约了风电的健康可持续发展。如何提高电网的风电接纳能力,减少弃风现象成为我国风电与电力行业所关注的焦点。

导致风电并网问题的主要原因在于输电能力和电源结构两个方面。从输电能力上看,空间上我国风电资源分布与地区能源需求呈逆向分布[2],我国风电主要集中在“三北”地区,并网容量占全国并网总量的87%[3,4],而“三北”地区远离我国负荷中心,风电就地消纳能力较弱,风电需大规模、远距离外送,输电能力不足。从电源结构上看,首先,“三北”地区都有很长时间的供热期,由于供热机组“以热定电”的运行方式,导致供热期期间火电强迫出力较高,风电出力空间不足,容易产生弃风现象;其次,风电本身具有波动性、不可控性和反调峰性等特性[5,6,7,8],这使得风电出力难以与负荷需求相匹配,必须要由常规电源为其提供备用和调峰,才能保证其对负荷安全可靠的供电[9],当常规电源的调峰能力不足时就会产生弃风现象。

本文拟重点从合理调度和改善电源结构的角度讨论风电接纳问题,国内外已经开展了相关工作。在调度策略上,文献[4]基于滚动时序仿真法,以风电接纳最大为目标,忽略常规机组经济性,得到了风电的年度发电计划;文献[10]通过优化常规火电机组出力,设定风电全额接纳,讨论了电网的动态经济调度;文献[11,12,13]主要考虑火电机组的运行费用,风电机组则主要体现在功率平衡约束中,得到了经济上最优的风电接纳量;文献[14]考虑了可调节水电机组的削峰作用,同时将缓解系统调峰压力的途径转移到外送通道上,研究外送通道对风电接纳的影响。在改善电源结构方面,文献[15]通过在可再生能源侧配置蓄电池储能电站来平抑可再生能源出力的波动性,取得了较好效果;文献[16,17,18]建立了包含储能系统在内的机组组合模型并进行了算例计算,讨论了储能电站对系统调峰和火电机组运行成本的影响;文献[19,20]介绍了几种热电厂参与调峰的可行方案,其中文献[20]针对储热建立了电力系统电热综合调度模型,分析了储热解耦供热机组“以热定电”运行方式的可行性;文献[21]提出了使用燃气–蒸汽联合循环机组替代传统燃煤机组以增加调峰速度的方法,分析了燃气–蒸汽联合循环机组的综合效益;文献[22]建立了包含灵活机组与风电的机组组合模型,描述了灵活运行机组的各种运行模式。

本文构建了包含风电、储能及外送通道的机组组合模型,通过使用弃风惩罚系数制定合理的年度发电计划,并分析解耦供热机组“以热定电”运行方式、配置储能、外送通道和灵活性机组的方法对风电并网电量的影响;以某风电富集的省级电力系统为例,给出相关的结论和建议。

2 含风电的机组组合模型

2.1 模型概述

风电并网对传统电力系统的影响体现在正负两个方面：一方面,风电的大规模并网能够代替部分火电机组出力,可以节省发电成本。另一方面,风电的预测误差迫使系统配置更多的备用,从而导致机组偏离经济运行[23];同时由于风电的出力具有较强的波动性和反调峰特性,需对调峰机组安排复杂的运行方式,使得各类调峰机组的起停和出力调整更加频繁。特别是在风电比例提高后,由于负面影响的“侵蚀”,系统总成本可能不减反增[24]。

因此,在考虑风电并网的机组组合问题时,不能简单地认定风电的接入价值是一个单调递增的函数。本文在模型的目标函数中综合考虑火电机组成本及风电接纳电量,通过调整弃风惩罚系数的方法确保获得兼顾经济性和风电最大化接纳的机组组合方式。

2.2 目标函数

以弃风惩罚费用和火电总运行成本之和最小为目标函数

其中

式中,T为仿真总时长;N为火电机组台数;uit为火电机组i在t时的状态系数,0表示停机,1表示运行;f(pit)为机组i在t时段的发电费用函数;ai、bi、ci为火电机组i的燃料费用参数;pit为火电机组i在t时刻的出力;yit为火电机组i的起动系数,是1表示机组i在t时段执行起动操作,否则为0;Cisu为机组i的起动费用;pwt*为风电预测功率;pwt为风电实际并网功率;Cw为弃风经济惩罚系数。

2.3 约束条件

（1）机组运行逻辑约束

式中,zit为机组i的停机系数,是1表示机组i在t时段执行停机操作,否则为0。

（2）火电机组出力约束

式中,pimin和pimax为火电机组i的最小出力和最大出力。

（3）火电机组爬坡约束

式中,RUi和RDi为火电机组i的上爬坡速率和下爬坡速率;SUi和SDi为火电机组i的开机速率和停机速率。

（4）火电机组最小起停时间约束

采用混合整数线性形式表达的机组最小起停机时间约束[25]

式中,Gi为火电机组i初始时刻仍需连续运行的时段数;Li为火电机组i初始时刻仍需连续停机的时段数;Tion和Tioff为火电机组i的最小开机时间和最小停机时间。

（5）风电出力约束

（6）库容式水电机组出力约束

式中,phmin和phmax为水电机组h的最小出力和最大出力;pht是水电机组h在t时刻的出力。

（7）库容式水电机组电量约束

式中,QHmin和QHmax为库容式水电机组在时段T内的最低电量和最大发电量。

（8）ESS充放电功率限制

式中,pinv为ESS储能允许的最大充放电功率;pct和pdt分别为ESS在时段t的充电和放电功率。

（9）ESS电量约束

式中,α和β分别为充放电效率;Ec,t和Ed,t分别是t时段内ESS的充放电量;Eini为ESS系统的初始电量;Emin和Emax分别为ESS储能允许的最小电量和最大电量;Et为ESS储能在t时刻的电量值。

（10）系统功率平衡约束

电力系统负荷由火电、水电、风电以及储能系统共同承担

式中,pDt为t时刻的系统负荷;ptout为t时刻的外送通道功率。

（11）旋转备用约束

旋转备用约束由火电和水电共同承担,考虑风电的预测误差带来的备用容量

式中,Rt为系统t时段的负荷备用;ε%为风电的预测误差。

至此,由目标函数（1）、目标函数（2）和约束式（3）〜式（15）构成了包含风电、传统水火电机组以及储能和外送通道的机组组合模型。该模型为非线性模型,且规模较大,用常规方法较难获得最优解,本文将模型线性化[25],转化为混合整数线性规划（MILP）问题。在对模型进行了上述处理后,文章采用Java语言搭建模型,调用优化软件CPLEX进行求解。

3 实际算例及分析

3.1 系统介绍

以中国风电富集的某省级电网为例,对该省2015年的风电接纳情况进行分析。该省总装机容量为22 629MW,平均负荷为9 785MW。供热期为10月15日到次年的4月14日,共182天,各类机组的装机比重与调峰能力见表1。

表1   各类机组装机比重与调峰特性

Tab.1  Proportion and peaking characteristics of installed various types units

机组类型装机比重(%)平均调峰能力(%)
供热期非供热期
凝汽式火电机组18.54040
抽汽式火电机组55.51540
库容式水电机组3100100
风电机组2300

新窗口打开| 下载CSV


由表1可见,该省以火力发电为主,风电渗透率较高,灵活调节机组所占比重很小,供热机组所占比重较大,供热期持续时间很长,且在供热期供热机组的调峰能力受限,调峰问题十分突出,极有可能出现弃风现象。

计算中年度负荷序列采用负荷预测结果;风电年度预测值是基于风电电量预测结果建模获得风电时间序列[26,27],仿真时间步长为1h。

考虑到计算速度要求,本文选用3d作为一个仿真阶段,同时为了实现不同仿真阶段之间的衔接,在相邻的仿真阶段之间将本时段火电机组出力、已起停时间及储能系统的充放功率和电量作为下一时段的初始值。

系统常规备用取网内最大一台火电机组的装机容量,即600MW,风电出力的预测误差取30%;水电发电量为可调节库容式水电厂的日均计划发电量,丰水期为4 318MW·h,枯水期为1 320MW·h,不考虑弃水。

3.2 结果分析

3.2.1 当前电网的风电接纳情况

以目标函数中风电接纳能力最大、经济性最优及不同惩罚系数三类方案做对比,所得风电接纳量和系统经济性指标见表2。

表2   不同方案下的风电接纳和系统经济情况

Tab.2  Wind power’s acceptance and economic situation under different program

惩罚系数
/（￥/MW·h）		风电接纳量
/(MW·h)		弃风量
/(MW·h)		运行费用
/￥		火电机组
起停次数
50012 551 3083 831 039829 776 8381 255
1 00012 553 0743 829 273829 826 8081 263
3 00012 553 8353 828 512829 806 9691 271
5 00012 554 1073 828 240829 827 2161 250
10 00012 554 1073 828 240829 947 8411 266
100 00012 554 2033 828 144830 060 9292 304
只考虑风电接纳12 554 2173 828 130880 690 9129 495
只考虑经济性12 537 0543 845 293829 757 8021 145

新窗口打开| 下载CSV


由表2可知,经济性最优的风电接纳电量比风电最大接纳电量少了17 163MW·h;而在只考虑风电接纳的情况下,由于未考虑传统机组的成本,造成火电机组运行费用及起停次数的大幅增加;在使用弃风惩罚系数后,随着惩罚系数的增加,弃风电电量逐渐减少,当弃风惩罚系数取5 000￥/(MW·h)时,弃风电量仅比只考虑风电接纳的方案少了110MW·h,保证了风电的最大接纳;而进一步增加弃风惩罚系数,风电接纳电量增加缓慢,同时系统的经济性有所降低。因此本文采用弃风惩罚系数为5 000￥/(MW·h)的年度机组组合方案,以下算例均以此方案为基础进行讨论分析。

由图1、图2可以看到,非供热期风电预测出力较小,接纳情况良好;供热期则属于风电大发期,而且弃风现象严重。全年风电接纳情况见表3。

图1

新窗口打开| 下载原图ZIP| 生成PPT

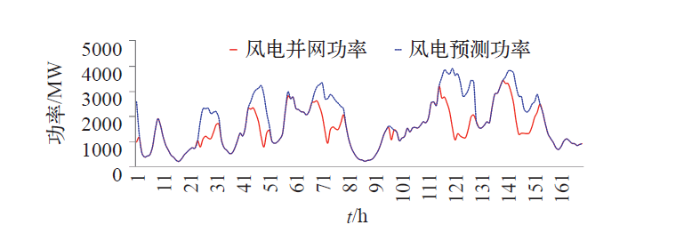

图1   供热期随机某周的风电并网及弃风情况

Fig.1   Wind power accepted and abandoned situation of a random week of heating period


图2

新窗口打开| 下载原图ZIP| 生成PPT

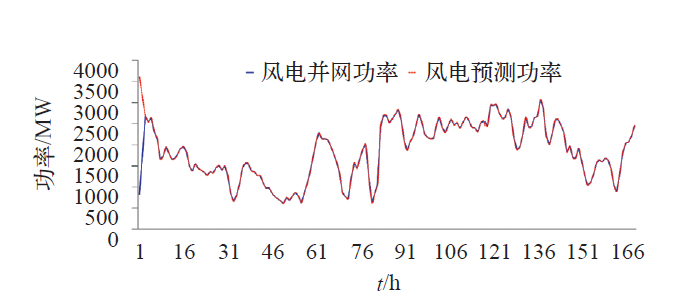

图2   非供热期随机某周的风电并网及弃风情况

Fig.2   Wind power accepted and abandoned situation of a random week of non-heating period


表3   全年风电接纳情况

Tab.3  Annual wind power receiving situation

参 数数 值
风电接纳电量/(MW·h)12 554 107
弃风率(%)23.37
风电限电小时数/h3 223
风电利用小时数/h1 499
平均并网功率/MW1 432
供热期限电小时占比(%)96.9
非供热期限电小时占比(%)3.1
供热期限电量占比(%)99.5
非供热期限电量占比(%)0.5

新窗口打开| 下载CSV


观察表3可知,全年的弃风率较高,风电利用小时数较低,且弃风现象几乎都发生在供热期。供热期与非供热期的风电接纳环境不同之处就在于：供热机组为保证供热,在供热期会有很高的强迫出力,如图3所示;同时供热期也是风电大发期,因此风电出力空间不足,造成弃风。所以如何提高供热期风电的出力空间是影响风电接纳的重要因素。

图3

新窗口打开| 下载原图ZIP| 生成PPT

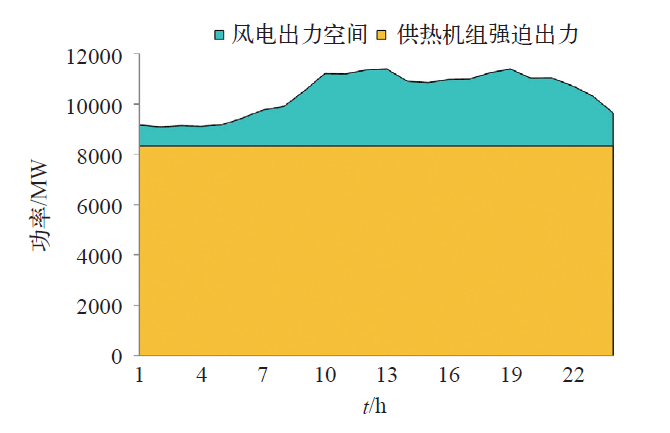

图3   供热期随机1d风电出力空间

Fig.3   Wind power’s accepted space of a random day of heating period


进一步分析供热期弃风现象产生的原因,将某日风电预测出力视为负值负荷,从负荷中减去,得等效负荷如图4所示。

图4

新窗口打开| 下载原图ZIP| 生成PPT

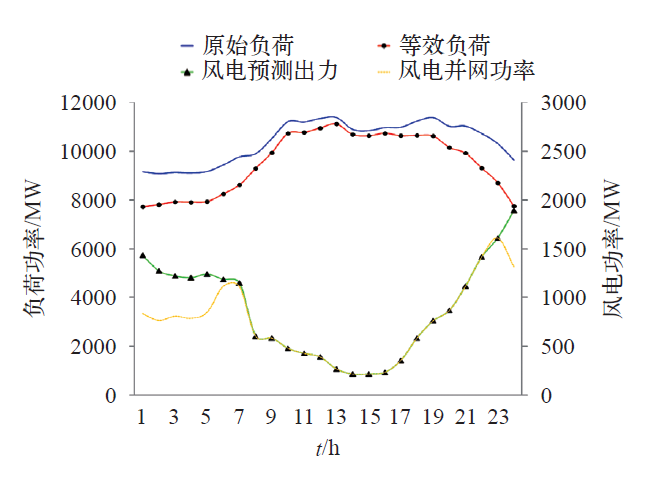

图4   供热期随机1d等效负荷及风电出力曲线

Fig.4   Equivalent load and wind power curve of a random day of heating period


通过观察图4可得,风电预测出力在谷荷处大发,呈明显的“反调峰”特性,增加了对传统机组调峰速度的要求。同时也使得谷荷时产生大量弃风,而峰荷处的风电并网情况良好。因此解决谷荷弃风问题可以有效增加风电并网电量。

3.2.2 考虑外送通道时风电的接纳情况

该省总装机容量为22 629MW,最大负荷为12 256MW,仅占总装机的54.16%,可见该省电网在满足本地区负荷的同时,仍拥有很强的外送能力。本文选择满负荷平送的外送运行方式,在不同的外送功率下分析风电的接纳情况,见表4。

表4   不同外送容量下的风电接纳情况

Tab.4  Wind power accepted situation under different delivery capacity

外送功率
/MW		风电接纳电量
/(MW·h)		弃风率
(%)		运行费用
/￥		起停
次数
012 554 10723.37829 827 2161 250
50013 800 50515.76864 942 3511 300
1 00014 791 6699.7902 680 7371 370
1 50015 502 8905.37943 170 9831 416

新窗口打开| 下载CSV


从表4可以看出,外送通道提高了负荷水平,将部分弃风电量转移到其他省份消纳,改善了风电的并网情况。一般而言,外送容量越大,风电的出力空间越大,风电的并网情况也就越好。同时,风电更多的并网也导致了火电机组更加频繁的起停,而且随着外送容量的增加,火电机组的发电量也逐渐提高,导致系统总发电成本的上升。

3.2.3 考虑解耦供热机组“以热定电”运行方式时 风电的接纳情况

从表1可以看出,供热机组在总装机容量中所占比重较大,而在供热期供热机组的平均调峰深度仅为15%,这也是风电出力空间较小的原因,通过加大供热机组的调峰深度,理论上可以改善风电的接纳情况。供热机组调峰能力不同时风电接纳情况见表5。

表5   供热机组调峰能力不同时风电接纳情况

Tab.5  Wind power accepted situation under different heating unit peaking capacity

供热机组平均调峰能力(%)风电接纳电量/(MW·h)弃风率(%)
1512 554 10723.37
2013 324 18818.67
2513 906 53915.11
3014 244 87713.05
3514 505 34311.45

新窗口打开| 下载CSV


由表5可得,改善供热期供热机组的调峰深度可以降低火电机组的强迫出力,提高风电出力空间,进一步加强电网的风电接纳能力,降低弃风率。

在传统电网中,由于供热期供热机组受限于“以热定电”的运行方式,导致供热机组的调峰能力很难改善,而现阶段可以通过添加储热、电热炉等装置,在一定程度上增加供热机组的调峰能力,使得解耦“以热定电”的运行方式成为可能[19]。

3.2.4 考虑配置灵活机组时风电的接纳情况

由上文分析可知,调峰机组的爬坡速度也会影响风电的接纳情况。为验证该省的调峰速度能否满足等效负荷的需求,本文将部分燃煤机组改为调峰更加灵活的燃气–蒸汽联合循环机组[21],观察风电接纳情况的变化。该类机组的运行约束表达方式与常规火电机组类似[22],因此不需修改机组组合模型,只需修改机组对应参数,提高爬坡速度。替代方案使用燃气–蒸汽联合循环机组替代4台装机容量600MW的燃煤机组,同时考虑了不同风电容量的情况,计算统计结果见表6。

表6   不同方案下风电接纳情况

Tab.6  Wind power accepted situation under different program

原始方案替代方案
风电接纳量
/(MW·h)		弃风率
(%)		风电接纳量
/(MW·h)		弃风率
(%)
原始风电容量12 554 10723.3712 560 34523.33
1.2倍风电容量14 177 35827.8814 356 83326.97
1.4倍风电容量15 706 63431.5215 914 79530.61

新窗口打开| 下载CSV


由表6可以看到,替代方案下的风电接纳情况要好于原始方案,而且随着风电装机容量的不断增加,灵活性机组对减少弃风所起到的作用愈发明显。这是因为风电的总装机容量越大,其出力的波动性与反调峰特性对系统的影响越显著,对爬坡速度的要求也就越高。随着风电的迅速发展,配置爬坡速度更快的灵活性机组可以提高系统的负荷跟踪能力,有效地改善风电并网情况。

3.2.5 考虑ESS时风电的接纳情况

储能系统的双向调节可以改善系统的风电接纳能力。假设单个储能系统单位时间内的充放电功率上限为100MW;最大电量为300MW·h,最小电量为15MW·h;转换损耗系数为13%,初始电量值为50MW·h。

为研究储能系统对风电消纳的促进作用,讨论系统中安装0~4个储能系统情景下的风电接纳情况,结果见表7。

表7   配置储能系统后风电接纳情况

Tab.7  Wind power accepted situation with ESS

储能
个数		风电接纳电量
/(MW·h)		弃风率
(%)		运行费用
/￥		起停
次数
012 554 10723.37829 827 2161 250
112 589 10123.15829 308 1891 245
212 621 56922.96828 957 0761 243
312 651 45222.77828 757 6941 238
412 677 96422.61828 489 5101 227

新窗口打开| 下载CSV


通过对比不同情景下的风电并网结果可知,随着储能系统的接入以及规模的扩大,风电机组的弃风率呈现下降趋势。以安装4个储能系统的场景进行分析。典型日风电及储能出力情况如图5所示。

图5

新窗口打开| 下载原图ZIP| 生成PPT

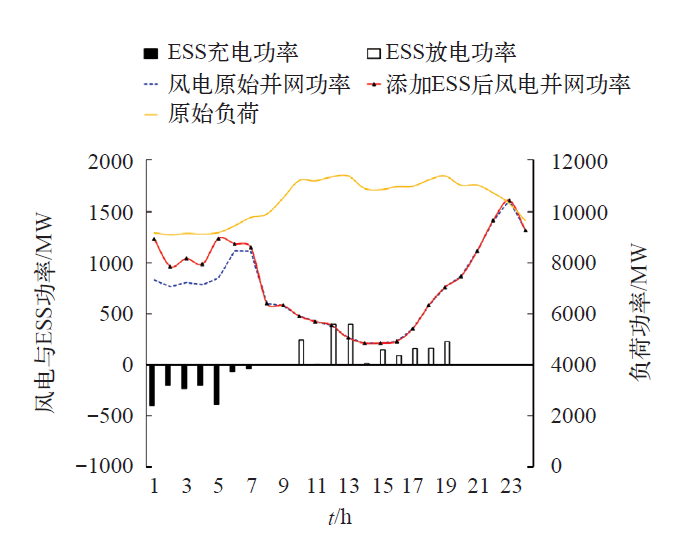

图5   典型日风电及储能出力情况

Fig.5   Output of wind power and ESS on a typical day


从图5可以看到,ESS在负荷较低、风电较大的1~7时段进行充电,在负荷较大、风电较小的10~19时段进行放电,将风电并网困难的谷荷处风电“转移”到峰荷处进行消纳,从而减小了谷荷处的弃风;同时ESS在谷荷时段充电,峰荷时段放电,降低了负荷的峰谷差,减少了火电机组的起停次数,降低了总运行费用。

4 结论

本文给出了制定合理年度计划的机组组合模型。并详细分析了解耦供热机组“以热定电”的运行方式、配置储能、外送通道和灵活性机组对风电并网情况的影响,计算结果表明：解耦供热机组“以热定电”的运行方式以及添加外送通道都可以增加风电的消纳空间,从而提高风电的并网电量;储能系统可以通过“转移”风电出力而有效改善谷荷弃风现象,而且随着风电装机容量的进一步增加,配置调峰更快的灵活性机组也能够提高电网的风电接纳能力。机组组合的求解速度也是目前电力行业较为关注的地方,考虑模型的优化加速应是下一步的工作。
