直接功率控制中的矢量表理论和实验研究

张永昌, 彭玉宾, 曲昌琦

北方工业大学电力电子与电气传动北京市工程研究中心 北京 100144

Switching Table Theory and Experimental Study of Direct Power Control

Zhang Yongchang, Peng Yubin, Qu Changqi

North China University of Technology Beijing 100144 China

责任编辑: 崔文静

收稿日期: 2015-03-24   网络出版日期: 2015-06-25

Received: 2015-03-24   Online: 2015-06-25

作者简介 About authors

张永昌 男 1982年生,博士,研究员,研究方向为模型预测控制在电力电子与电机控制中的应用。

彭玉宾 男 1990年生,硕士研究生,研究方向为三电平变换器模型预测控制。

摘要

基于矢量表的直接功率控制由于其结构简单、动态响应快、参数鲁棒性好和无需电流内环整定等优点而得到了国内外学者的广泛关注。开关矢量表的建立是直接功率控制中的核心研究内容,目前文献中已经出现了各种各样的矢量表,但在扇区划分和矢量选择上并不统一,对矢量表建立的内部机理也阐述的比较模糊。因此,有必要对矢量表的建立机理进行详细的分析,研究众多矢量表方案的联系和区别并对它们各自的性能进行比较。本文采用数学推导和几何图示的方法对直接功率控制中矢量表建立的机理进行了详细研究,分析得出了六种可行的矢量表,其中三种已经在现有文献中有报道,而另外三种尚未见诸文献。本文以六种矢量表中两种矢量表为例进行了仿真和实验研究,二者均可实现有功和无功的解耦控制,而且具有相似的动态响应,但稳态性能有所差异。仿真和实验结果验证了本文的矢量表建立理论的有效性。

关键词： 直接功率控制 ; 矢量表 ; 机理分析

Abstract

Direct power control (DPC) is attracting wide attention throughout the world due to its merits of simple structure, quick dynamic response, strong robustness against parameter variations and no need of inner current loop tuning work. The establishment of switching table is the key aspect of DPC and so far there are various switching tables in the literature. However, they differ in the sector division and vector selection and the explanation of switching table establishment is not clear. Hence, it is necessary to give a detailed study of the establishment of switching table and compare the performance of various switching tables. This paper gives a detailed analysis on the mechanism of switching table using mathematical derivation and geometry illustration. Six feasible switching tables are obtained, of which three have been reported in the literature while other three are not. This paper studies two of the six switching tables using simulations and experimental tests. Both methods can achieve decoupled control of active power and reactive power, quick dynamic responses while they are different in steady state performance. The presented simulation and experimental results validate the effectiveness of the theory of switching table establishment.

Keywords： Direct power control ; switching table ; mechanism analysis

PDF (4274KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

张永昌, 彭玉宾, 曲昌琦. 直接功率控制中的矢量表理论和实验研究. 电气工程学报[J], 2015, 10(6): 19-26 doi:

Zhang Yongchang. Switching Table Theory and Experimental Study of Direct Power Control. Journal of Electrical Engineering[J], 2015, 10(6): 19-26 doi:

1 引言

电压型PWM（pulse width modulation）整流器由于其电流谐波畸变率低、可控功率因数和能量双向流动等特点,在各种电能转换和传输领域得到了广泛应用[1,2,3]。随着PWM 整流器应用的不断深入,其性能要求越来越高,这就对PWM 整流器的控制技术提出了更高的要求,相应地,越来越多的控制方法被提出来用以对PWM整流器进行控制。近年来不断有新的控制方法被提出,包括滑模控制[4,5]、模糊控制[6,7]和模型预测控制[8,9]等。其中滑模控制可以增强系统的鲁棒性,模糊控制适用于一些参数未知的系统,而模型预测控制具有原理简单、动态性能优异等优点。这些方法虽然提高了系统性能,但一般计算量较大,限制了其在实际中的应用。

在PWM整流器中提出较早并应用广泛的是电网电压定向控制（Voltage Oriented Control,VOC）[10],它通过旋转变换将网侧三相电流解耦成有功电流和无功电流分量,从而分别构成有功电流和无功电流的闭环控制。VOC可以获得良好的动态性能以及稳态性能,但是它对电流内环PI（比例积分调节器）参数有较强的依赖性[11]。

随着瞬时功率理论的发展,1998年Toshihiko Noguchi提出了直接功率控制（Direct Power Control,DPC）[12],引起了广泛关注。与VOC不同,DPC不需要电流的旋转变换,通过开关表直接选择合适的电压矢量对有功和无功进行直接控制,从而具有算法简单、动态响应速度快等优点[13,14,15,16]。DPC中开关矢量表是核心内容,它对控制效果的影响也最为显著。早期文献[12]中的开关矢量表在稳态时有较大功率脉动,为此后续有众多学者对开关矢量表进行了深入研究并提出了其他新型矢量表[17,18,19],但这些矢量表在扇区划分和矢量选择上并不统一。目前较少有文献对矢量表的建立机理进行细致地分析,大都只是进行定性的近似处理。另外现有矢量表之间的联系和区别以及不同矢量表的性能比较尚缺乏深入细致地研究。

为此,本文在详细分析不同电压矢量对有功功率和无功功率影响的基础上,用数学推导结合几何图示的方法对扇区划分和矢量选取进行了详细研究,分析得到了六种矢量表。其中有三种矢量表已经被报道,而另外三种矢量表尚未见诸文献。本文以其中两种矢量表为例进行了仿真和实验对比研究,结果表明二者都可以取得良好的动态性能和有功/无功功率的有效解耦,但稳态性能有所不同。仿真和实验结果证明本文所提出的矢量表建立理论是正确有效的,从而为进一步优化DPC中的矢量表提供了理论依据。

2 PWM整流器数学模型

图1是三相电压型PWM整流器的主电路,其中ea、eb和ec为网侧三相交流电压,L和R分别为三相交流电抗器的电感和等效电阻。

图1

新窗口打开| 下载原图ZIP| 生成PPT

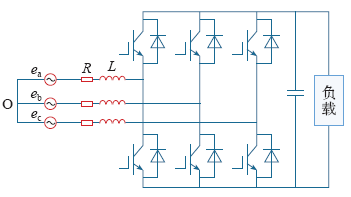

图1   三相电压型PWM 整流器电路

Fig.1   Circuit of three-phase voltage source PWM rectifier


引入三相/二相坐标变换[20],即

式中,x为变换后的复矢量;xa,xb,xc为三相abc坐标下的物理量,可以得到PWM整流器在静止αβ坐标上的数学模型为[20]

式中,e、i和v分别为网侧电压矢量、网侧电流矢量和整流器交流侧输出电压矢量。

根据瞬时功率理论[21],网侧复功率S可以表示为

式中,*表示共轭。对式（3）分解可得瞬时有功p和瞬时无功q分别为

假设三相电网电压平衡且正弦,即e = |e|ejωt,则有de/dt=jωe。对式（3）进行微分并结合式（2）可以得到复功率的导数为

分解式（5）为实部和虚部,可得

式（6）为分析不同电压矢量对有功和无功的影响提供了依据。

3 矢量表机理分析

3.1 矢量选择

到目前为止,已经出现了若干种矢量表,但大部分文献并没有对矢量表的建立进行详细的推导。另外,也少有文献来分析和对比不同矢量表之间的联系和区别。为此,本文用数学推导和几何图示的方法对直接功率控制中矢量表建立机理进行了详细分析,下面进行具体阐述。

直接功率控制策略需要根据有功和无功的误差以及电网电压矢量的位置来选择出能减小功率误差的最佳矢量。不同于早期文献采用的12扇区,本文利用6个空间电压有效矢量（V1~V6）将12扇区简化为6个扇区（θ1~θ6）,如图2所示。

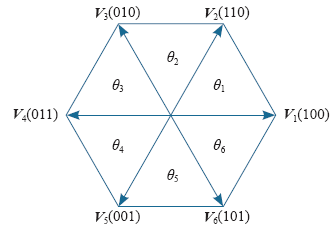

图2

新窗口打开| 下载原图ZIP| 生成PPT

图2   电压矢量和扇区划分

Fig.2   The voltage vectors and sectors division


根据电网电压矢量在αβ坐标系中的分量eα、eβ来确定其相位θ（θ = arctan(eβ/eα)）,当0<θ≤π/3时,则空间电压矢量位于扇区θ1中,其余扇区θn依此类推,具体表达式如式（7）所示。需要指出的是,上述扇区划分是基于理想平衡电网条件所得,不考虑电网畸变等因素。

假设p = 1 000W,q = 0var,|e| = 122V,L = 10mH,R = 0.3Ω（与仿真和实验参数一致）,由式（6）可以得出有功功率和无功功率变化率为0的条件为

由于电感电阻很小,在式（8）和式（9）计算中可以忽略。假设电网电压落在第一扇区（0~60°）,根据式（8）可得,满足有功功率变化率为0的电压矢量落在直线AB上,如图3所示。在AB左面有功功率的变化率大于0,在AB右面有功功率的变化率小于0。同样分析无功功率变化率可得满足无功功率变化率为0的电压矢量落在直线CD上,在CD上侧无功功率的变化率大于0,在CD下侧无功功率的变化率小于0。

图3

新窗口打开| 下载原图ZIP| 生成PPT

图3   第一扇区不同电压矢量的有功/ 无功变化率

Fig.3   Active/reactive power slopes of various voltage vectors in the first sector


从图3可以清晰直观地看出电网电压落在第一扇区时有功和无功变化率增加和减少的区域。总结在第一扇区内不同电压矢量对有功功率和无功功率的影响,可得满足功率变化需求的电压矢量见表1。

表1   第一扇区电压矢量选择表

Tab. 1  Vector selection table in the first sector

ΔpΔq扇区1
增加增加V0V7V3V4
增加减少V5V6
减少增加V2
减少减少V1

新窗口打开| 下载CSV


电网电压矢量落在其他扇区时可进行类似的分析,由于其他扇区及相应的电压矢量可以看作是第一扇区逆时针旋转若干个60°而得到,最后我们可以得到在k扇区时满足有功和无功变化需求的电压矢量见表2。需要注意的是,表2中k采用循环计数法,当k<0或k>6时应分别加或者减6,即k = mod(k,6)。

表2   第k扇区电压矢量选择表

Tab. 2  Vector selection table in the k sector

ΔpΔq扇区k
增加增加V0 V7Vk+2Vk+3
增加减少Vk-2Vk-1
减少增加Vk+1
减少减少Vk

新窗口打开| 下载CSV


以上分析是由dp/dt = 0和dq/dt = 0两条直线来将对应不同功率变化的复矢量平面划分成4个区域,并且以第一扇区为例进行了具体阐述。下面从另一个角度来分析不同电压矢量对功率变化的影响。

不失一般性,仍假设PWM整流器工作在稳态运行点p = 1 000 W,q = 0var,母线电压Udc = 300V,电网电压矢量e = |e|ejωt在复平面空间以电网角频率匀速旋转,不同的整流器电压矢量可以表示为 (n = 1,2,…,7)。代入式（6）,可得在

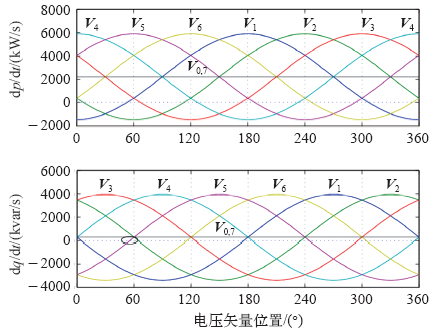

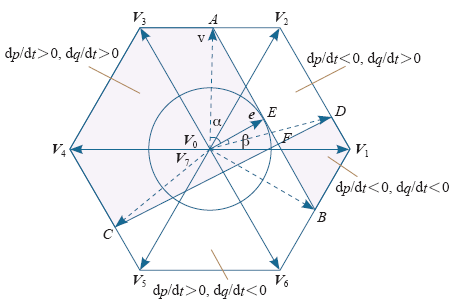

一个电网电压内的不同电压矢量所对应的有功和无功变化率,如图4所示。由图4可以看出,在第一扇区内（0~60°）,使有功功率变化率和无功功率变化率都增加的电压矢量为V0,7, V3, V4,有功增加而无功减少的为V5和V6,有功减少而无功增加的为V2,有功和无功同时减少的为V1。这与表1的结果一致,从另一个角度说明了前面利用dp/dt = 0和dq/dt = 0两条直线来划分区域的正确性。

图4

新窗口打开| 下载原图ZIP| 生成PPT

图4   所有扇区不同电压矢量的有功/ 无功变化率

Fig.4   Slopes of active/reactive power for various rectifier voltage vectors in all sectors


进一步分析6个扇区,可得在第k扇区使有功功率的变化率和无功功率的变化率都增加的电压矢量有3种（V0,7,Vk+2,Vk+3）,使有功功率变化率增加无功功率变化率减小的电压矢量有2种（Vk-1, Vk-2）,而使有功功率变化率增加无功功率变化率减小的电压矢量只有一种（Vk+1）,使有功功率变化率和无功功率变化率都减小的电压矢量也只有一种（Vk）。图4所得的结果与表2完全一致,证明了两种分析方法的正确性。总结图4和表2的结果,可以得出六种有效的开关矢量表,其中三种已经被文献[17,18,19]提出,而另外三种尚未被现有文献提及。这六种矢量表见表3~表8。

表3   第一种矢量表[17]

Tab. 3  The first vector table

ΔpΔq扇区k
增加增加V0 V7
增加减少Vk-1
减少增加Vk+1
减少减少Vk

新窗口打开| 下载CSV


表4   第二种矢量表[18]

Tab. 4  The second vector table

ΔpΔq扇区k
增加增加Vk+3
增加减少Vk-1
减少增加Vk+1
减少减少Vk

新窗口打开| 下载CSV


表5   第三种矢量表[19]

Tab. 5  The third vector table

ΔpΔq扇区k
增加增加Vk+2
增加减少Vk-2
减少增加Vk+1
减少减少Vk

新窗口打开| 下载CSV


表6   第四种矢量表

Tab. 6  The fourth vector table

ΔpΔq扇区k
增加增加Vk+2
增加减少Vk-1
减少增加Vk+1
减少减少Vk

新窗口打开| 下载CSV


表7   第五种矢量表

Tab. 7  The fifth vector table

ΔpΔq扇区k
增加增加Vk+3
增加减少Vk-2
减少增加Vk+1
减少减少Vk

新窗口打开| 下载CSV


表8   第六种矢量表

Tab. 8  The sixth vector table

ΔpΔq扇区k
增加增加V0 V7
增加减少Vk-2
减少增加Vk+1
减少减少Vk

新窗口打开| 下载CSV


3.2 不同矢量表性能的理论分析

从2.1节得出了六种不同的矢量表,这六种矢量表的性能有多大区别是值得探讨的一个问题,下面首先从理论的角度对这几种矢量表的性能优劣进行简要的分析。

由图4可知,零电压矢量V0,7产生的有功功率和无功功率变化率相对其他非零矢量要小,因此在需要增加有功和无功时选用零矢量应该能够取得更好的稳态效果,也就是说第一种矢量表和第六种矢量表的控制效果要比其他的矢量表控制效果好。进一步对第一种矢量表和第六种矢量表的矢量选择进行分析,以第一扇区为例,第一种矢量表和第六种矢量表的不同在于有功功率变化率增加而无功功率变化率减小的情况下选取电压矢量不同。第一种矢量表选取的电压矢量为V6,而第六种矢量表选取的电压矢量为V5。仔细观察图4画圈处可以发现V5不完全满足使无功减小的条件,在60°附近它使得无功功率变化率由负变为正,而V6在整个第一扇区都满足有功和无功的变化要求。因此可以认为第一种矢量表应该优于第六种矢量表。下面通过具体仿真和实验来对本文的理论分析进行验证。

4 仿真和实验结果

4.1 仿真结果

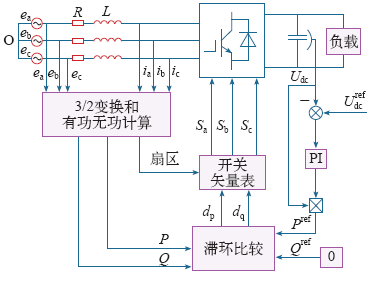

为了验证本文所提出的矢量表的正确性,通过仿真和实验的方法对其进行了测试。图5给出了PWM整流器采用DPC控制的框图。系统主要参数列表见表9。

图5

新窗口打开| 下载原图ZIP| 生成PPT

图5   PWM 整流器DPC 控制框图

Fig.5   The control diagram of DPC for PWM rectifier


表9   系统的主要参数

Tab. 9  The main parameters of the system

系统参数数值
交流侧线电压有效值/V150
频率/Hz50
交流侧电感/mH10
直流母线电容/μF840
母线电压/V300
采样频率/kHz20

新窗口打开| 下载CSV

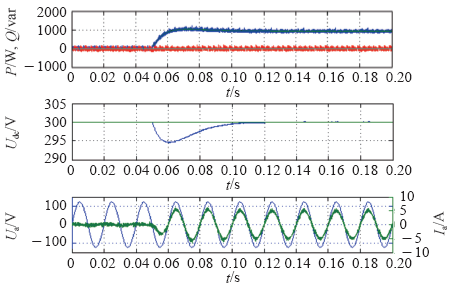

在Matlab/Simulink环境中对这六种不同的矢量表进行了相关的仿真,仿真参数与实验参数一致。由于中间四种矢量表的效果相差不大以及篇幅有限,仿真和实验结果不一一给出,本文只给出了第一种矢量表和第六种矢量表控制下的结果。图6是第一种矢量表控制下的仿真结果,从上到下所示曲线依次为：有功和无功、直流侧母线电压、电网相电压和相电流。在0.05s时系统从空载突加1kW负载,从图中可以看出,负载突变使得母线电压稍有跌落,相应的有功功率也快速提高与负载功率平衡。在此过程中无功功率始终为0,保持单位功率因数,这从电网电压和电流的同相位也可以直观看出。图7为第六种矢量表的仿真结果,与图6的动态性能基本一致,但有功功率的脉动相对较大,无功脉动没有明显差异。进一步对系统带1kW负载时的稳态电流进行了频谱和THD分析,如图8和图9所示。可以看出第一种矢量表的THD比第六种矢量表要小,具体的量化稳态性能指标见表10。虽然稳态性能有所差异,但两种矢量都实现了有功和无功的解耦控制,而且动态性能相似,验证了第二部分理论分析的正确性。

图6

新窗口打开| 下载原图ZIP| 生成PPT

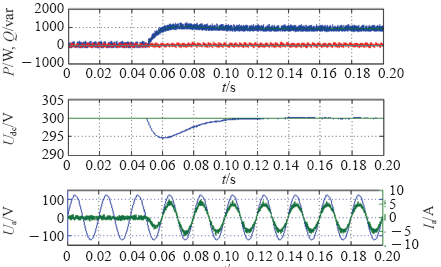

图6   基于第一种矢量表的DPC 突加1kW 负载仿真结果

Fig.6   Simulation results of DPC based on the first switching-table when 1 kW load is applied


图7

新窗口打开| 下载原图ZIP| 生成PPT

图7   基于第六种矢量表的DPC 突加1kW 负载仿真结果

Fig.7   Simulation results of DPC based on the sixth switching-table when 1 kW load is applied


图8

新窗口打开| 下载原图ZIP| 生成PPT

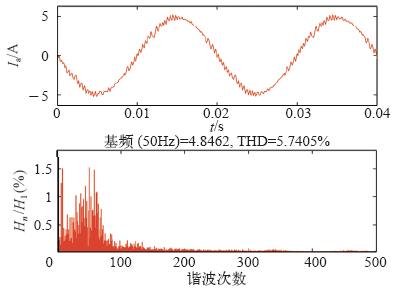

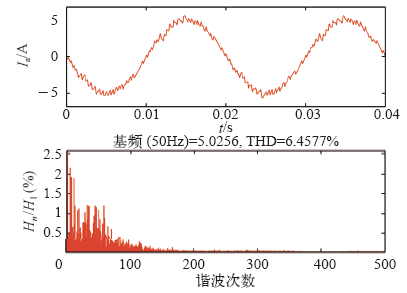

图8   基于第一种矢量表DPC 的网侧电流频谱（仿真）

Fig.8   Simulated harmonic spectrum of grid side current for DPC based on the first switching-table


图9

新窗口打开| 下载原图ZIP| 生成PPT

图9   基于第六种矢量表DPC 的网侧电流频谱（仿真）

Fig.9   Simulated harmonic spectrum of grid side current for DPC based on the sixth switching-table-based DPC


表10   两种矢量表稳态性能的仿真结果对比

Tab. 10  Comparison of simulation results for two switching-table at steady state performance

第一种矢量表第六种矢量表
THD(%)5.746.46
Pripple/W178.39186.26
Qripple/var20.3822.77

新窗口打开| 下载CSV


4.2 实验结果

除了仿真结果,还搭建了两电平PWM整流器样机进行实验验证。图10是第一种矢量表DPC带1kW负载稳态时的实验波形,从上到下依次为有功功率、无功功率和相电流。从图10中可以看出,有功和无功功率的脉动较小,网侧电流也比较正弦和平稳。同样测试条件下第六种矢量表DPC的波形如图11所示。可以看出基于第六种矢量表的网侧电流也比较正弦和平稳,只是有功功率的纹波比较大。进一步对网侧电流进行频谱分析得到图12和图13,可以看出稳态时第一种矢量表的THD值仍然小于第六种矢量表。两种矢量表在稳态时的量化性能比较见表11。

图10

新窗口打开| 下载原图ZIP| 生成PPT

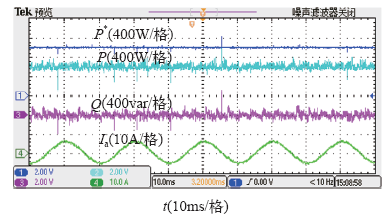

图10   基于第一种矢量表DPC 的稳态波形

Fig.10   Steady response based on the first switching-tablebased DPC


图11

新窗口打开| 下载原图ZIP| 生成PPT

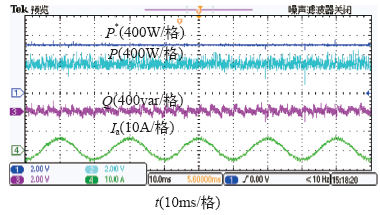

图11   基于第六种矢量表DPC 的稳态波形

Fig.11   Steady response based on the sixth switching-tablebased DPC


图12

新窗口打开| 下载原图ZIP| 生成PPT

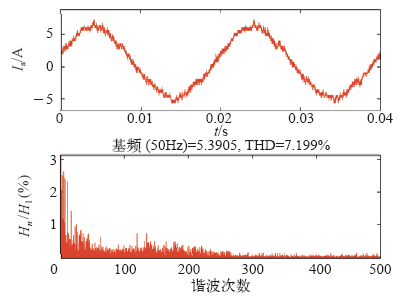

图12   基于第一种矢量表DPC 的网侧电流频谱

Fig.12   Harmonic spectrum of grid side current for DPC based on the first switching-table


图13

新窗口打开| 下载原图ZIP| 生成PPT

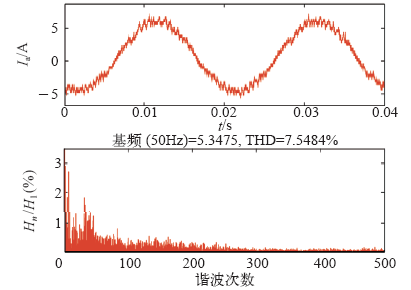

图13   基于第六种矢量表DPC 的网侧电流谐波频谱

Fig.13   Harmonic spectrum of grid side current for DPC based on the first switching-table


表11   两种矢量表稳态性能的实验结果对比

Tab. 11  Comparison of experimental results for two switching-table at steady state performance

第一种矢量表第六种矢量表
THD(%)7.207.55
Pripple/W44.0266.88
Qripple/var44.2846.54

新窗口打开| 下载CSV

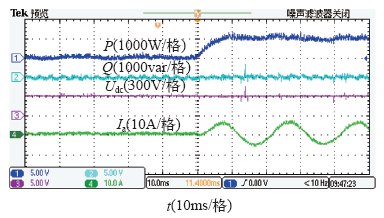

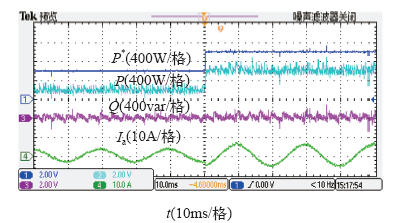

图14和图15进一步考察了两种矢量表从空载突加1 kW负载时的响应。在此过程中无功功率始终为零,即维持单位功率因数,实现了有功和无功的解耦控制。母线电压波动很小,体现出对负载变化的强抗干扰能力,二者具有相似的动态响应。

图14

新窗口打开| 下载原图ZIP| 生成PPT

图14   基于第一种矢量表DPC 的突加载响应

Fig.14   Responses to stepped increase in load for DPC based on the first switching-table


图15

新窗口打开| 下载原图ZIP| 生成PPT

图15   基于第六种矢量表DPC 的突加载响应

Fig.15   Responses to stepped increase in load for DPC based on the sixth switching-table


前面实验波形均在直流母线电压闭环的条件下得到,为了避免母线电压外环PI系数的影响,图16和17给出了电压外环开环,即仅有功率闭环时的实验波形。测试条件为有功给定从600W阶跃到1 000W,无功给定控制为零。可以看出,有功功率能够快速跟踪指令值,且实现了有功和无功的解耦控制,二者动态性能十分类似,但第一种矢量表的有功功率脉动更小,电流波形也更为正弦和平滑。

图16

新窗口打开| 下载原图ZIP| 生成PPT

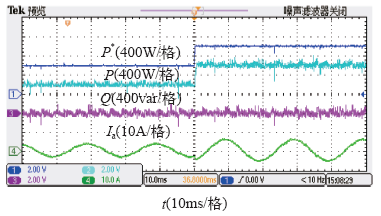

图16   基于第一种矢量表DPC 的有功功率阶跃响应

Fig.16   Responses to stepped increase in active power reference for DPC based the first switching-table


图17

新窗口打开| 下载原图ZIP| 生成PPT

图17   基于第六种矢量表DPC 的有功功率阶跃响应

Fig.17   Responses to stepped increase in active power reference for DPC based on the sixth switching-table


4.3 结果分析

在2.2节的理论分析中发现,第六种矢量表选取的电压矢量在有功增加无功减少时不能完全满足要求,因此得出第一种矢量表要优于第六种矢量表的结论。本节的仿真和实验结果都表明矢量表一的稳态性能更好,从而验证了之前理论分析的正确性。另外,尽管两种矢量表存在稳态性能差异,但都能实现有功和无功的解耦控制,而且具有相似的快速动态响应,表明本文提出的矢量表建立理论是正确有效的。

5 结论

直接功率控制是一种结构简单、动态响应快的控制方法,适用于三相电压型PWM 整流器的控制。开关矢量表是直接功率控制中的核心内容,直接影响着系统的整体性能。

本文基于三相电压型PWM 整流器的瞬时功率模型,采用数学推导和几何图示的方法对矢量表的建立进行了详细的分析,得出了六种有效的矢量表,其中三种尚未被现有文献所报道。在理论分析各种矢量表的性能优劣的基础上,本文以第一种矢量表和第六种矢量表为例进行了仿真和实验对比,结果表明二者都可以实现有功和无功的解耦控制,具有相似的动态响应,但第一种矢量表的电流谐波和功率脉动更小。仿真和实验结果与理论分析一致,验证了本文所提出的矢量表建立理论的正确性和有效性。
